Пилотный трубопроводы (3-2) — HITACHI EX60T-2

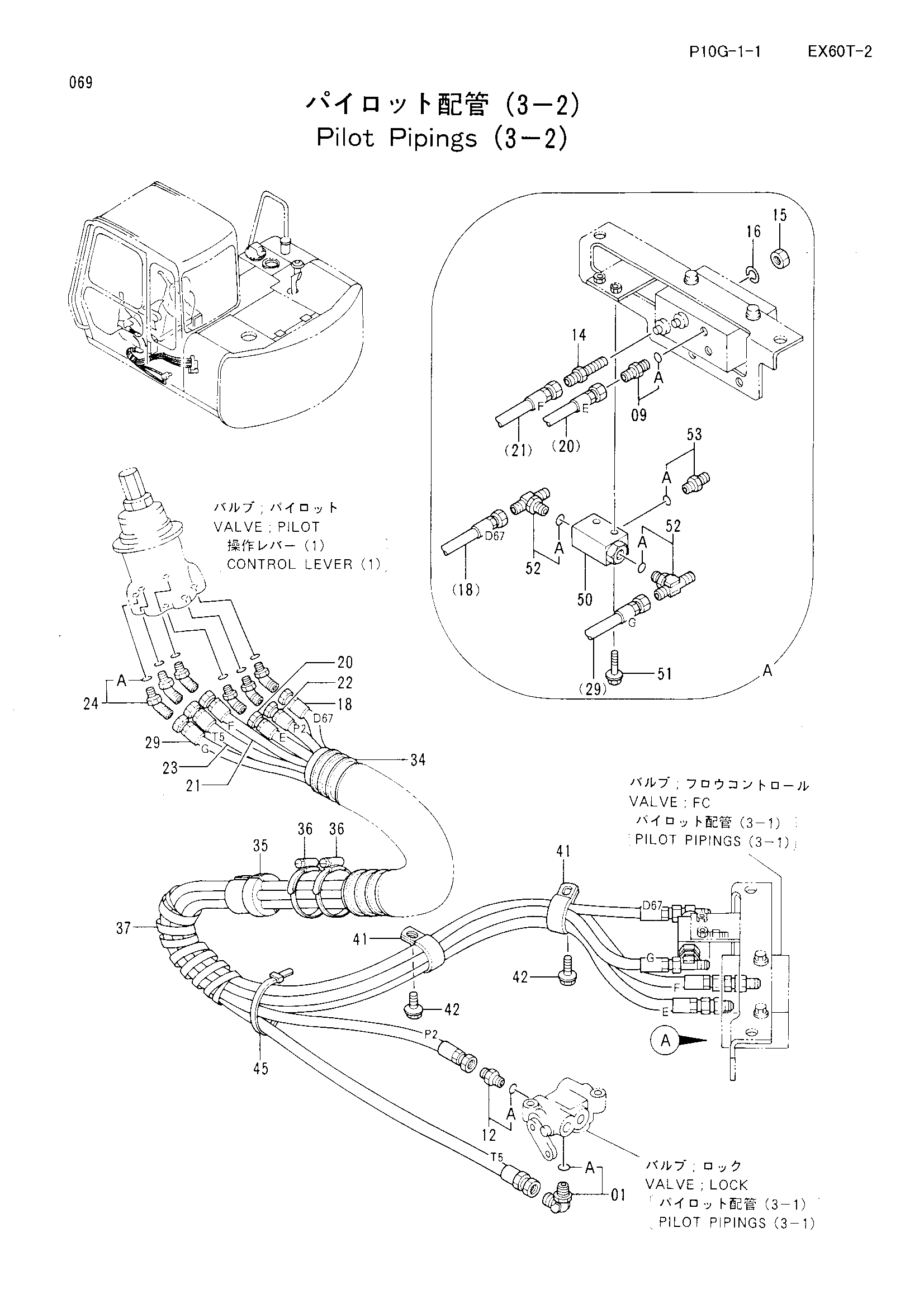

Заводская схема «Пилотный трубопроводы (3-2)» для HITACHI EX60T-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4200466 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4261938 | Фильтр | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4202532 | Адаптер | 1 |
| 15 | 4202531 | Гайка | 1 |
| 16 | A590916 | Пружинная шайба | 1 |
| 18 | 4275095 | Шланг (D67) | 1 |
| 20 | 4277482 | Шланг (E) | 1 |
| 21 | 4277483 | Шланг (F) | 1 |
| 22 | 4283998 | Шланг (P2) | 1 |
| 23 | 4283999 | Шланг (T5) | 1 |
| 24 | 4286916 | Угловой штуцер | 6 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4277479 | Шланг (G) | 1 |
| 34 | 4259730 | Шланг | 1 |
| 35 | 3056040 | Ограничитель | 1 |
| 36 | 4504491 | Хомут шланга | 2 |
| 37 | 4044420 | Защитный кожух | 1 |
| 41 | 4190291 | Зажим | 2 |
| 42 | J011020 | Болт с шайбой | 2 |
| 45 | 4055312 | Ленточный зажим | 2 |
| 50 | 4203447 | Челночный клапан | 1 |
| 51 | J020850 | Болт с шайбой | 2 |
| 52 | 4208473 | Тройник | 2 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4200465 | Адаптер | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60T-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
