Телескопе гидроцилиндр (1) — HITACHI EX60T-2

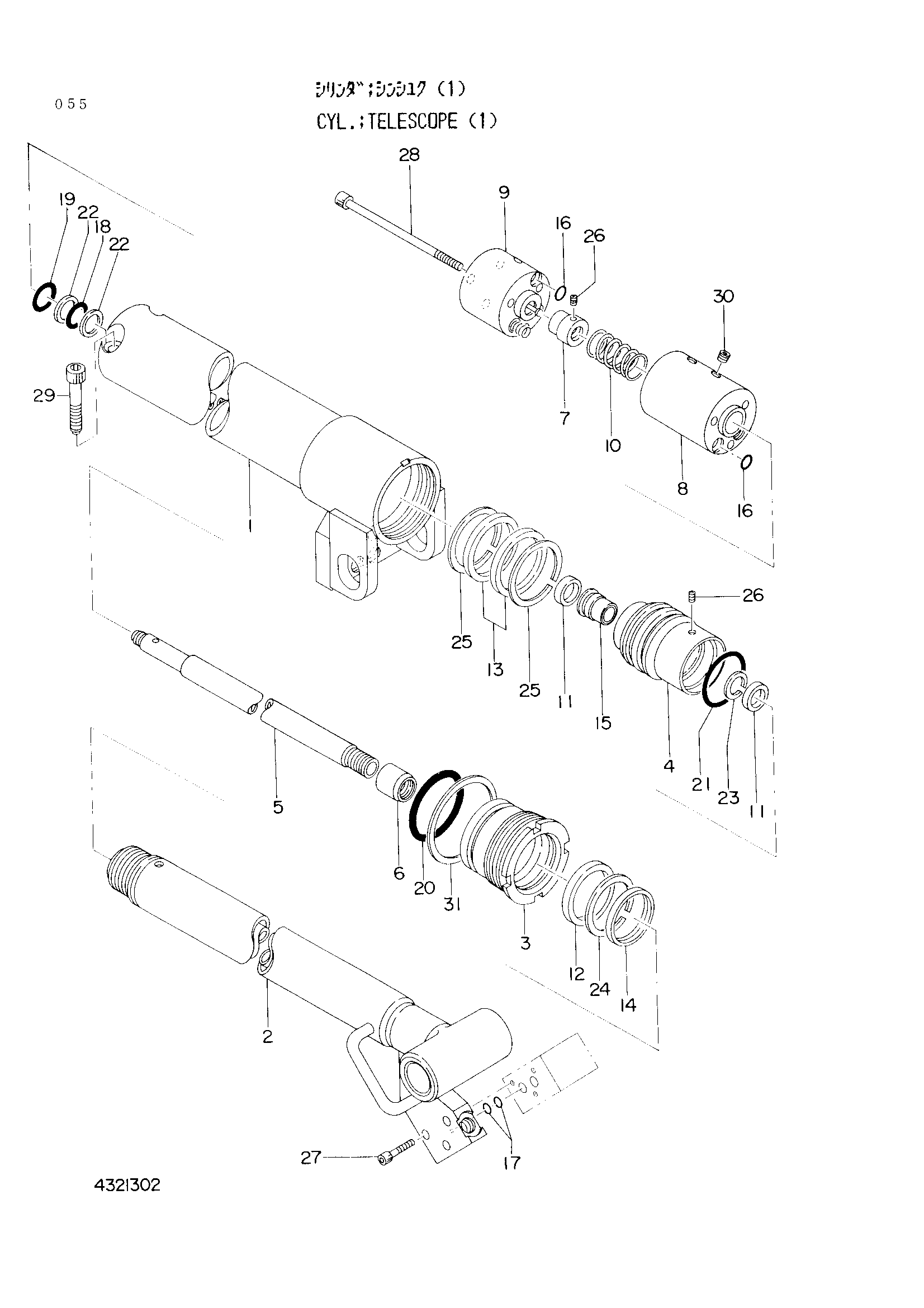

Заводская схема «Телескопе гидроцилиндр (1)» для HITACHI EX60T-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4321302 | Гидроцилиндр. телескопе (1) | 1 | |
| 1 | 4321485 | Труба гидроцилиндра | 1 |
| 2 | 4321486 | Шток поршня | 1 |
| 3 | 4321487 | Головка гидроцилиндра | 1 |
| 4 | 4321488 | Поршень | 1 |
| 5 | 4321489 | Трубка | 1 |
| 6 | 4321490 | Ограничитель | 1 |
| 7 | 4321491 | Гайка | 1 |
| 8 | 4321492 | Проставка | 1 |
| 9 | 4321493 | Клапан кханге | 1 |
| 10 | 4321494 | Пружина | 1 |
| 11 | 4321495 | Манжета | 2 |
| 12 | 4321552 | Манжета | 1 |
| 13 | 4321553 | Манжета | 2 |
| 14 | 4321554 | Пылезащитное уплотнение | 1 |
| 15 | 4321555 | Износостойкое кольцо | 1 |
| 16 | 4321479 | Уплотнительное кольцо | 5 |
| 17 | 4321469 | Уплотнительное кольцо | 2 |
| 18 | 4321558 | Уплотнительное кольцо | 1 |
| 19 | 4321559 | Уплотнительное кольцо | 1 |
| 20 | 4321560 | Уплотнительное кольцо | 1 |
| 21 | 4321561 | Уплотнительное кольцо | 1 |
| 22 | 4321562 | Опорное кольцо | 2 |
| 23 | 4321563 | Опорное кольцо | 1 |
| 24 | 4321564 | Опорное кольцо | 1 |
| 25 | 4321565 | Опорное кольцо | 2 |
| 26 | 4321474 | Винт | 2 |
| 27 | 4321567 | Болт с внутренним шестигранником | 3 |
| 28 | 4321568 | Болт с внутренним шестигранником | 3 |
| 29 | 4321569 | Болт с внутренним шестигранником | 2 |
| 30 | 4321570 | Пробка | 2 |
| 31 | 4321571 | Стопорная пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60T-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
