Электрооборудование (2) — HITACHI EX60SR

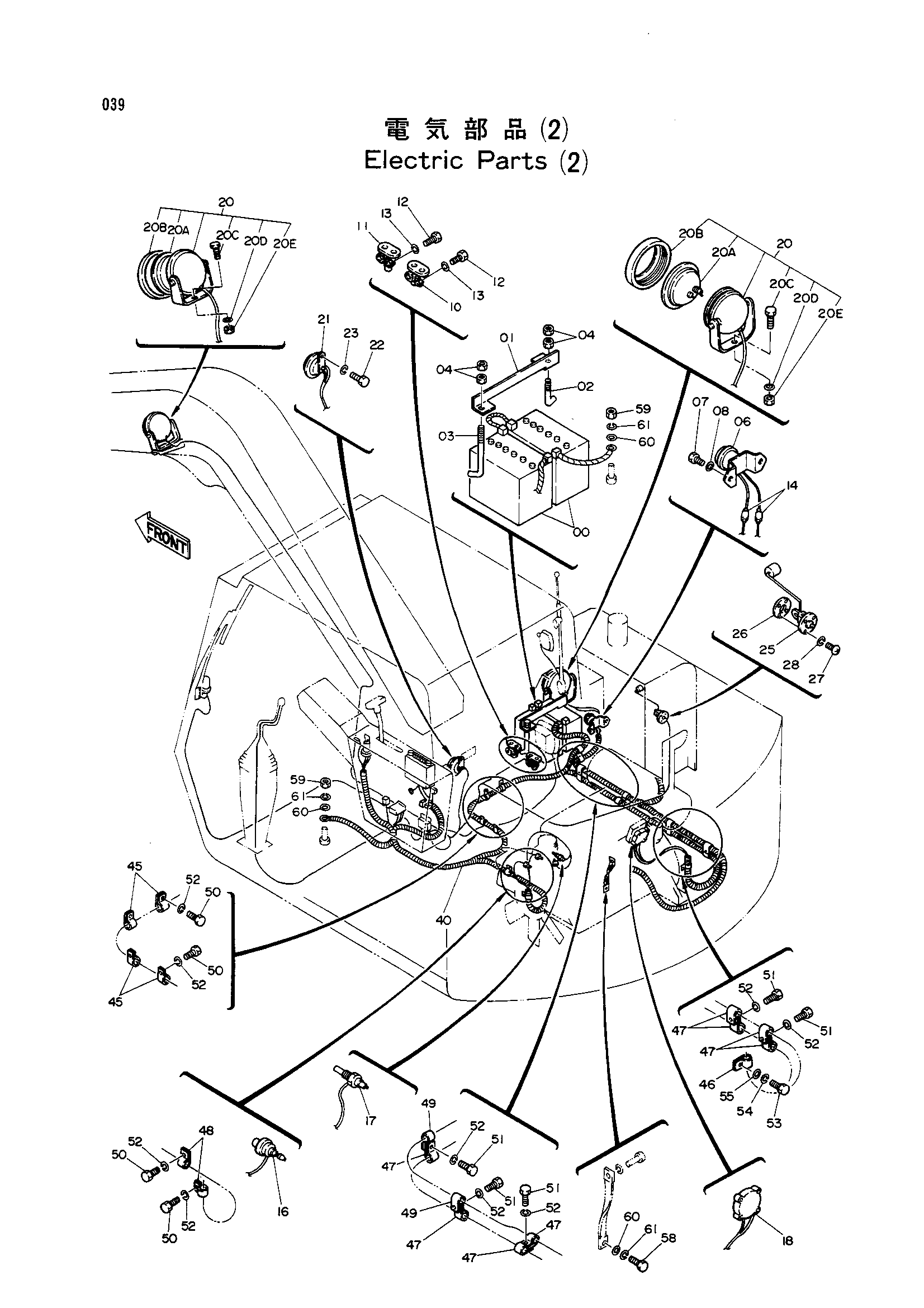

Заводская схема «Электрооборудование (2)» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4165457 | Аккумулятор | 2 |
| 01 | 4140777 | Держатель | 1 |
| 02 | 4195579 | Болт | 1 |
| 03 | 4094364 | Болт | 1 |
| 04 | M500807 | Гайка | 4 |
| 06 | 4204412 | Реле аккумулятор | 1 |
| 07 | J900822 | Болт | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 10 | 4170821 | Реле отопитель | 1 |
| 11 | 4203679 | Реле отопитель | 1 |
| 12 | J900610 | Болт | 4 |
| 13 | A590906 | Пружинная шайба | 4 |
| 14 | 4214850 | Фусибле-линк | 2 |
| 16 | 4170829 | Датчик давления | 1 |
| 17 | 4187223 | Блок | 1 |
| 18 | 4170820 | Отопитель воздушный | 1 |
| 20 | 214771 | Фонарь в сборе | 2 |
| 20A | 214770 | Лампа | 1 |
| 20B | 4053982 | Лента | 1 |
| 20C | J901425 | Болт | 1 |
| 20D | A590914 | Пружинная шайба | 1 |
| 20E | J950014 | Гайка | 1 |
| 21 | 4190705 | Звуковой сигнал | 1 |
| 22 | J900814 | Болт | 1 |
| 23 | A590908 | Пружинная шайба | 1 |
| 25 | 4201926 | Поплавок | 1 |
| 26 | 4504289 | Манжета | 1 |
| 27 | M430510 | Винт | 5 |
| 28 | A590905 | Пружинная шайба | 5 |
| 40 | 4216907 | Жгут проводов | 1 |
| 45 | 4190272 | Зажим | 4 |
| 46 | 4190275 | Зажим | 1 |
| 47 | 4190253 | Зажим | 8 |
| 48 | 4190273 | Зажим | 2 |
| 49 | 4190263 | Зажим | 2 |
| 50 | J901016 | Болт | 6 |
| 51 | J901018 | Болт | 5 |
| 52 | A590910 | Пружинная шайба | 11 |
| 53 | J900814 | Болт | 1 |
| 54 | A590108 | Плоская шайба | 1 |
| 55 | A590908 | Пружинная шайба | 1 |
| 57 | 4055311 | Ленточный зажим | 2 |
| 58 | J901016 | Болт | 1 |
| 59 | J950010 | Гайка | 2 |
| 60 | A590110 | Плоская шайба | 3 |
| 61 | A590910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
