Пилотный трубопроводы (2) — HITACHI EX60SR

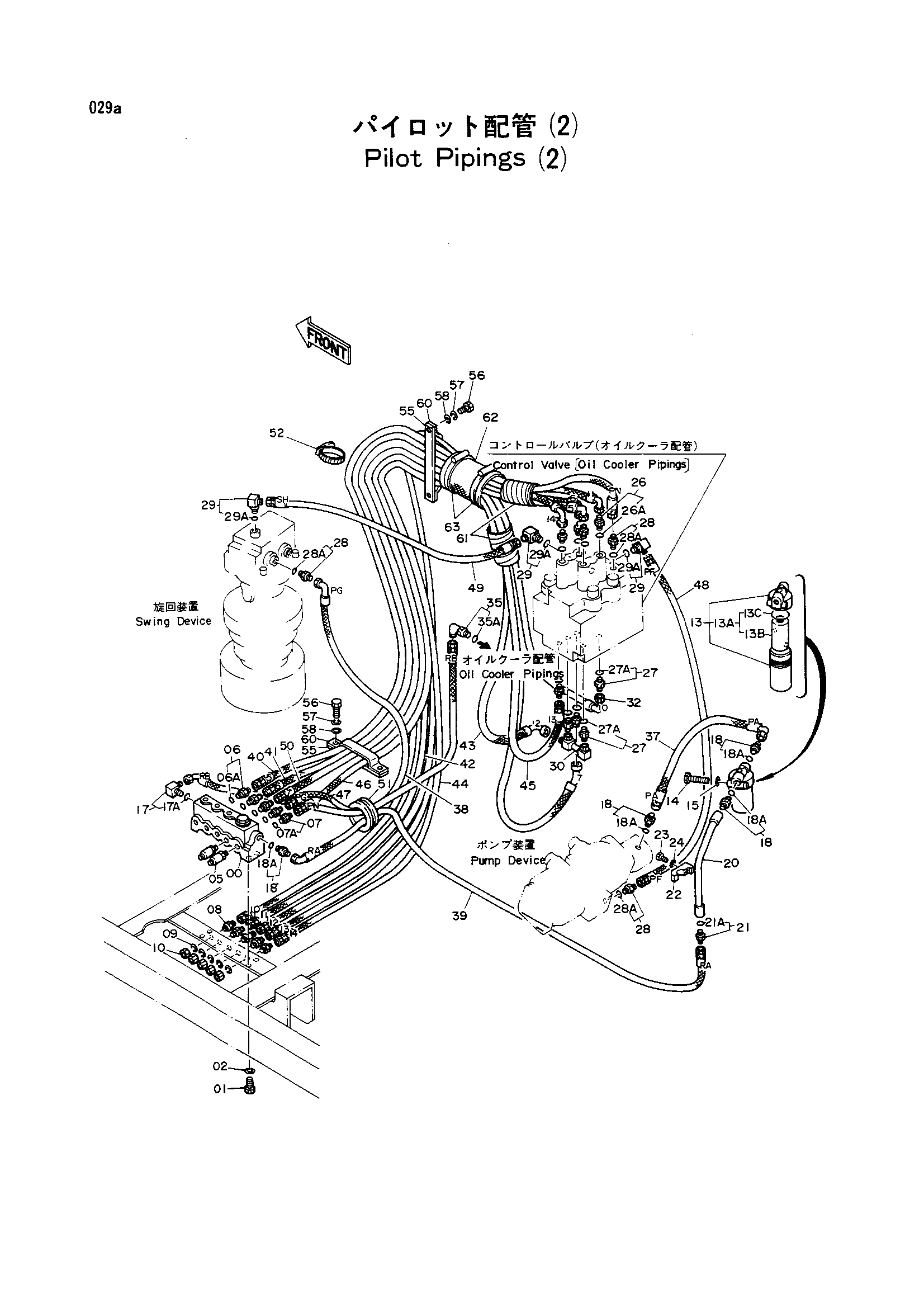

Заводская схема «Пилотный трубопроводы (2)» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4197817 | Клапан схокклесс | 1 |
| 01 | J900820 | Болт | 4 |
| 02 | A590908 | Пружинная шайба | 4 |
| 05 | 4188687 | Фильтр | 2 |
| 06 | 4200466 | Адаптер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4200465 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4202532 | Адаптер | 5 |
| 09 | A590916 | Пружинная шайба | 5 |
| 10 | 4202531 | Гайка | 5 |
| 13 | 4191300 | Масляный фильтр | 1 |
| 13A | 4207841 | Элемент масляный | 1 |
| 13B | 4191301 | Элемент масляный | 1 |
| 13C | A811065 | Уплотнительное кольцо | 1 |
| 14 | J901000 | Болт | 2 |
| 15 | A590910 | Пружинная шайба | 2 |
| 17 | 4154671 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4200469 | Адаптер | 4 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 9729572 | Трубка | 1 |
| 21 | 4200467 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4190124 | Хомут трубки | 1 |
| 23 | J901245 | Болт | 1 |
| 24 | A590912 | Пружинная шайба | 1 |
| 26 | 4202422 | Адаптер | 4 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4200466 | Адаптер | 5 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4200465 | Адаптер | 3 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4154670 | Угловой штуцер | 3 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 8040069 | Трубка | 1 |
| 32 | 4221206 | Нейлоновый шланг (10) | 1 |
| 35 | 4154671 | Угловой штуцер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4219392 | Нейлоновый шланг (PA) | 1 |
| 38 | 4219393 | Нейлоновый шланг (RB) | 1 |
| 38 | 4219394 | Нейлоновый шланг (RB) | 1 |
| 39 | 4221227 | Нейлоновый шланг (RA) | 1 |
| 40 | 4219395 | Нейлоновый шланг (5) | 1 |
| 41 | 4219396 | Нейлоновый шланг (6) | 1 |
| 42 | 4219397 | Нейлоновый шланг (11) | 1 |
| 43 | 4219398 | Нейлоновый шланг (12) | 1 |
| 44 | 4219399 | Нейлоновый шланг (14) | 1 |
| 45 | 4221200 | Нейлоновый шланг (13) | 1 |
| 46 | 4221201 | Нейлоновый шланг (PN) | 1 |
| 47 | 4221202 | Нейлоновый шланг (PG) | 1 |
| 48 | 4221203 | Нейлоновый шланг (PF) | 1 |
| 49 | 4221204 | Нейлоновый шланг (SH) | 1 |
| 50 | 4221205 | Нейлоновый шланг (7) | 1 |
| 51 | 4191977 | Резиновая втулка | 1 |
| 51 | 4201986 | Резиновая втулка | 1 |
| 52 | 4121859 | Ленточный зажим | 1 |
| 55 | 9727636 | Пластина | 2 |
| 56 | J901028 | Болт | 4 |
| 57 | A590910 | Пружинная шайба | 4 |
| 58 | A590110 | Плоская шайба | 4 |
| 60 | 4216262 | Хомут | 2 |
| 61 | 4044420 | Защитный кожух | 2 |
| 62 | 4219918 | Резиновая втулка | 1 |
| 63 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
