Кабина дверь — HITACHI EX60SR

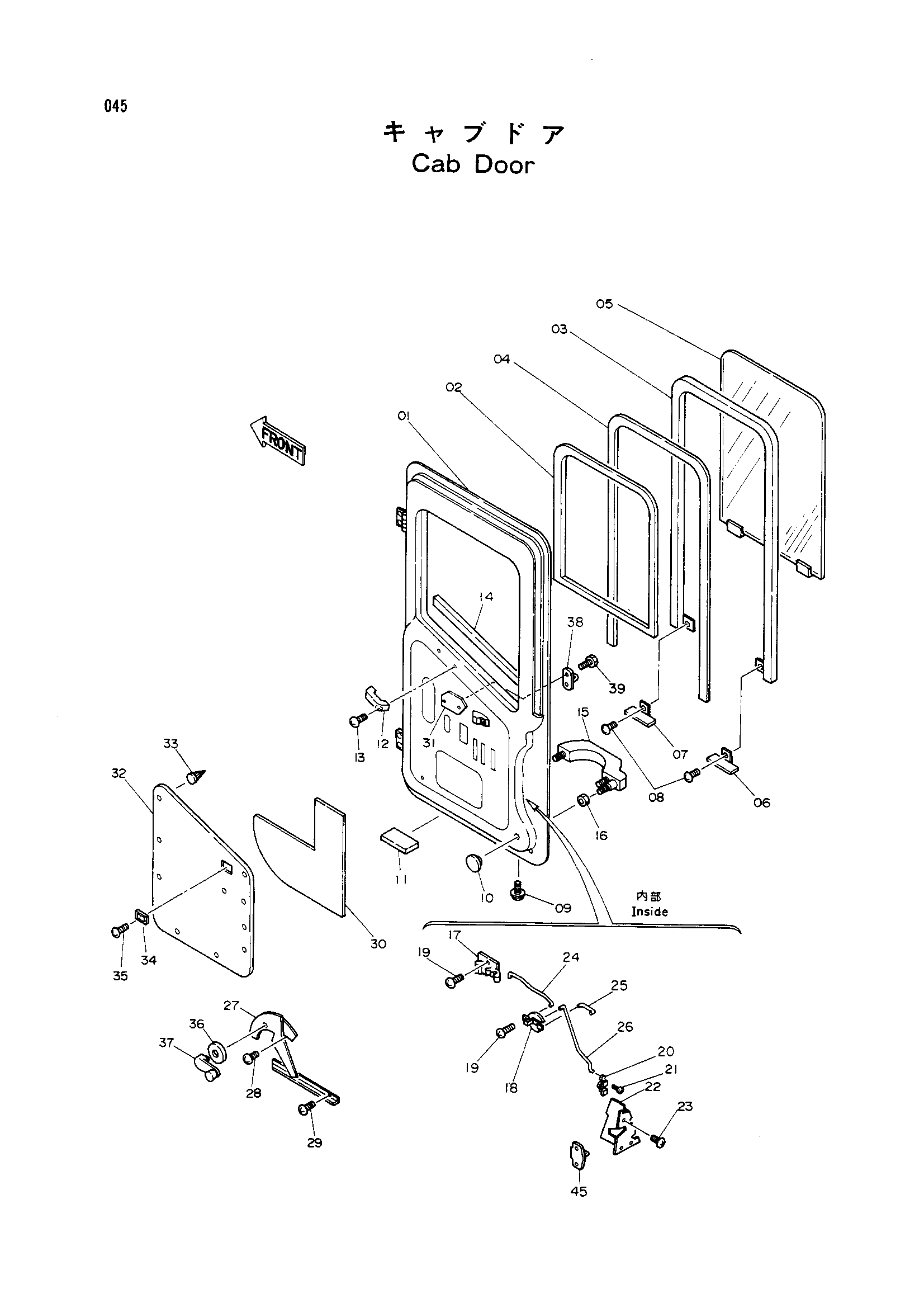

Заводская схема «Кабина дверь» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4217869 | Дверь в сборе | 1 | |
| 01 | 4217870 | Дверь | 1 |
| 02 | 4217871 | Резиновая прокладка | 1 |
| 03 | 4141639 | Рамка окна | 1 |
| 04 | 4141640 | Гласс-рун | 1 |
| 05 | 4217872 | Стекло | 1 |
| 06 | 4141642 | Кронштейн | 1 |
| 07 | 4141643 | Кронштейн | 1 |
| 08 | 4141734 | Винт | 8 |
| 09 | 4141740 | Винт | 4 |
| 10 | 4217873 | Крышка | 4 |
| 11 | 4141646 | Резиновая прокладка | 1 |
| 12 | 4217874 | Рукоятка | 1 |
| 13 | 4141734 | Винт | 2 |
| 14 | 4217875 | Молдинг | 1 |
| 15 | 4217876 | Рукоятка наружный | 1 |
| 16 | 4217877 | Гайка | 2 |
| 17 | 4217878 | Рукоятка | 1 |
| 18 | 4217879 | Рычаг | 1 |
| 19 | 4217880 | Винт | 4 |
| 20 | 4217881 | Рычаг | 1 |
| 21 | 4141734 | Винт | 2 |
| 22 | 4217882 | Замок | 1 |
| 23 | 4141746 | Винт | 3 |
| 24 | 4217883 | Шток | 1 |
| 25 | 4217884 | Шток | 1 |
| 26 | 4217885 | Шток | 1 |
| 27 | 4141660 | Регулятор | 1 |
| 28 | 4141743 | Винт | 4 |
| 29 | 4141743 | Винт | 2 |
| 30 | 4217886 | Уплотнение | 1 |
| 31 | 4217887 | Уплотнение | 1 |
| 32 | 4217888 | Трим накладка | 1 |
| 33 | 4141666 | Зажим | 10 |
| 34 | 4217889 | Рукоятка | 1 |
| 35 | J660510 | Винт | 1 |
| 36 | 4141662 | Шайба | 1 |
| 37 | 4217890 | Рукоятка | 1 |
| 38 | 4217891 замена: 4233074 | Ответная планка | 1 |
| 38 | 4233074 | Ответная планка | 1 |
| 39 | 4217892 замена: 4233075 | Болт | 2 |
| 39 | 4233075 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
