Гидроцилиндр стрелы — HITACHI EX60SR

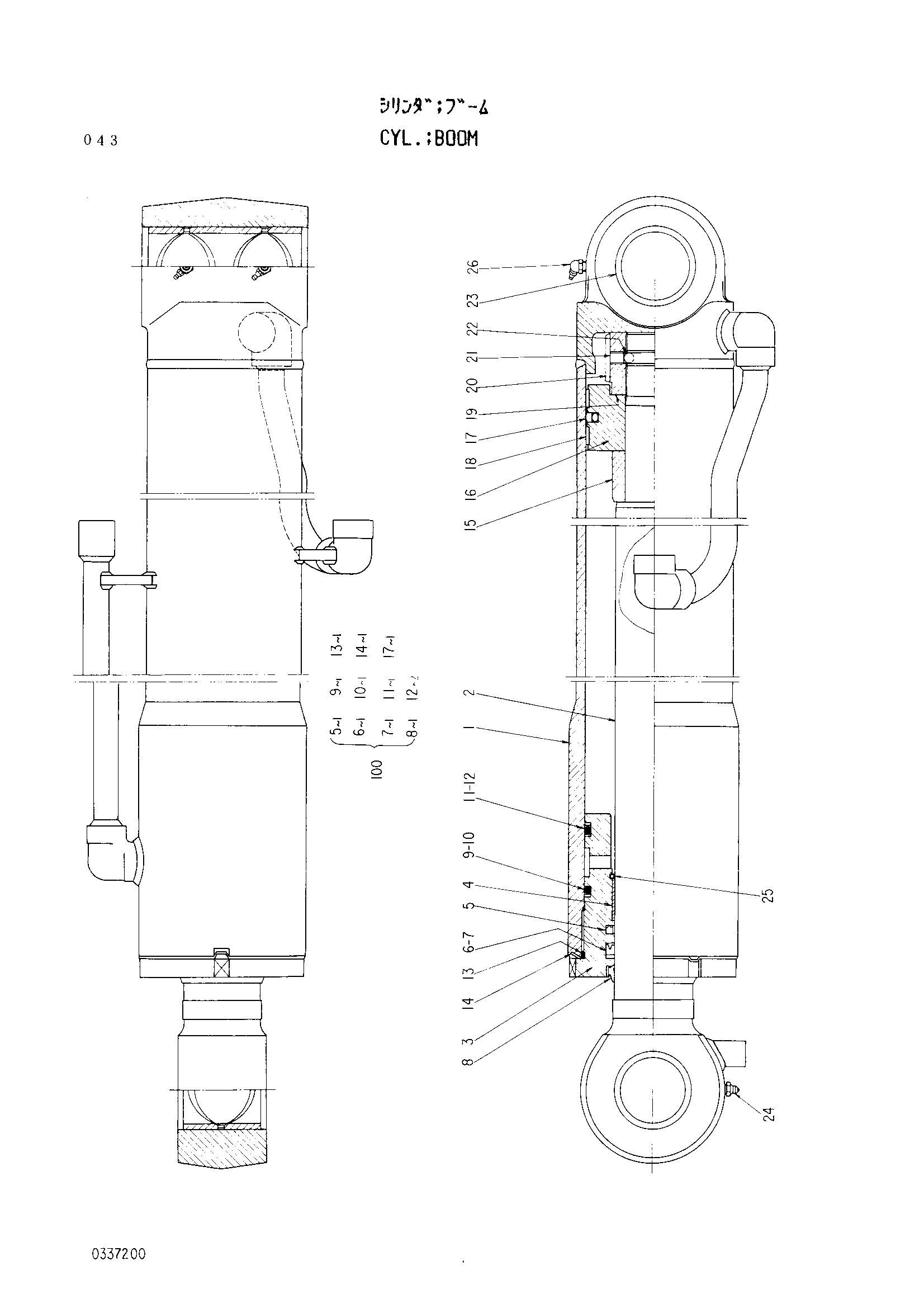

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4218104 | Гидроцилиндр стрелы | 1 | |
| 1 | 0330901 | Труба гидроцилиндра | 1 |
| 2 | 0337201 | Шток поршня | 1 |
| 3 | 0330903 | Головка гидроцилиндра | 1 |
| 4 | 0330904 | Втулка | 1 |
| 5 | 0225613 | Кольцо | 1 |
| 6 | 0225611 | U-образная манжета | 1 |
| 7 | 0225612 | Опорное кольцо | 1 |
| 8 | 0225610 | Грязесъёмное кольцо | 1 |
| 9 | 4504858 | Уплотнительное кольцо | 1 |
| 10 | 4512266 | Опорное кольцо | 1 |
| 11 | 4070046 | Уплотнительное кольцо | 1 |
| 12 | 0296805 | Опорное кольцо | 2 |
| 13 | 4103692 | Уплотнительное кольцо | 1 |
| 14 | 4039697 | Стопорная шайба | 1 |
| 15 | 0330905 | Амортизирующий подшипник | 1 |
| 16 | 0330906 | Поршень | 1 |
| 17 | 0225614 | Уплотнительное кольцо | 1 |
| 18 | 0225620 | Кольцо | 2 |
| 19 | 0326007 | Регулировочная шайба | 1 |
| 20 | 0326006 | Гайка | 1 |
| 21 | 0310612 | Установочный винт | 1 |
| 22 | 0111818 | Стальной шарик | 1 |
| 23 | 0225607 | Втулка пальца | 3 |
| 24 | J75481 | Штуцер | 1 |
| 25 | 4510494 | Стопорное кольцо | 1 |
| 26 | J75581 | Штуцер | 2 |
| 100 | 4217002 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
