Машина отопитель — HITACHI EX60SR

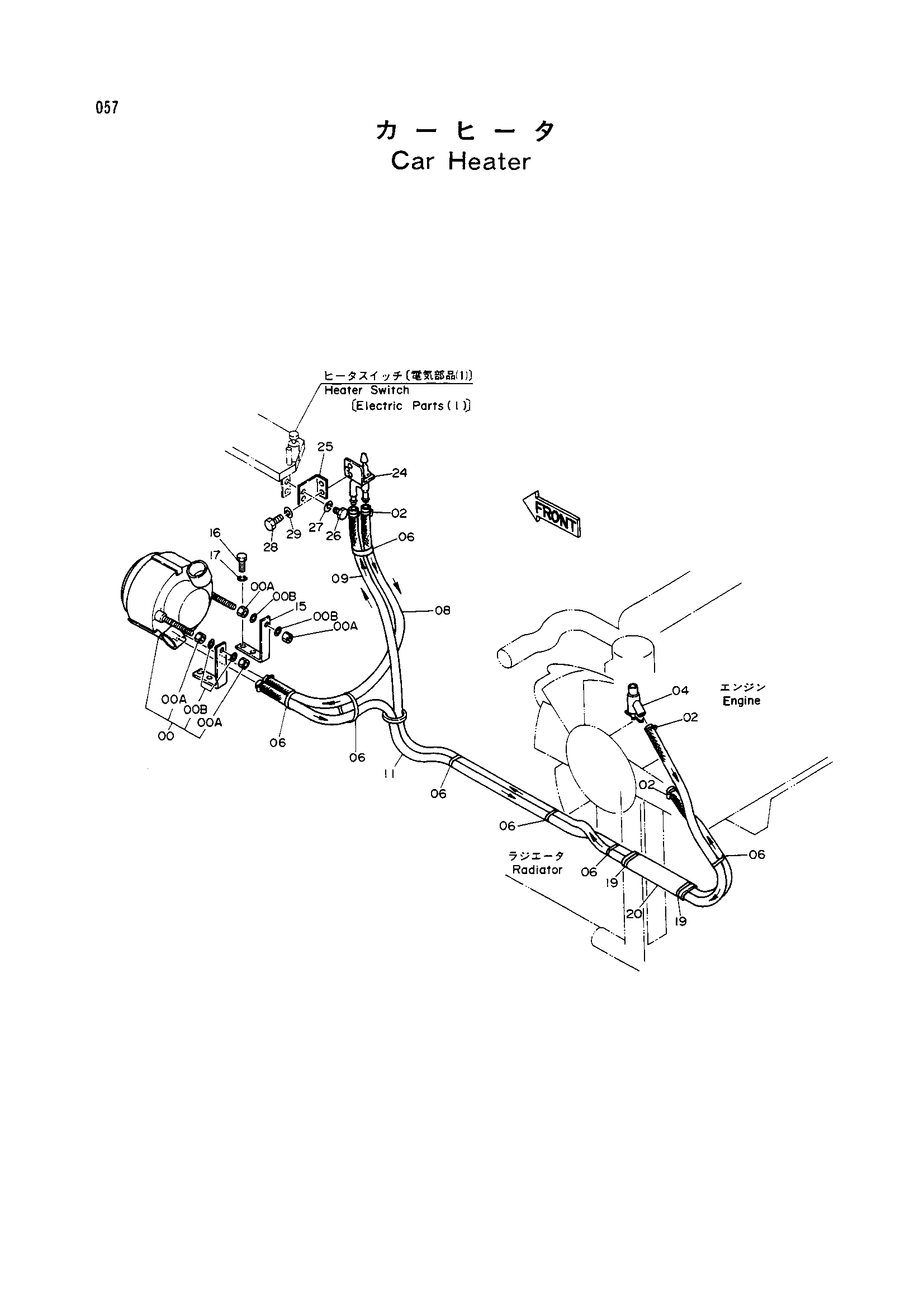

Заводская схема «Машина отопитель» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4043390 | Отопитель | 1 |
| 00A | J950010 | Гайка | 4 |
| 00B | A590110 | Плоская шайба | 4 |
| 02 | 4507228 | Хомут шланга | 6 |
| 04 | 4508050 | Кран | 1 |
| 06 | 4055312 | Ленточный зажим | 7 |
| 08 | 4139268 | Резиновый шланг | 1 |
| 09 | 4217222 | Резиновый шланг | 1 |
| 11 | 4217221 | Резиновый шланг | 1 |
| 15 | 4217217 | Кронштейн | 2 |
| 16 | J901025 | Болт | 4 |
| 17 | A590910 | Пружинная шайба | 4 |
| 19 | 4055312 | Ленточный зажим | 2 |
| 20 | 4167524 | Резиновая втулка | 1 |
| 24 | 4115856 | Кран | 1 |
| 25 | 4217215 | Кронштейн | 1 |
| 26 | J900614 | Болт | 2 |
| 27 | A590906 | Пружинная шайба | 2 |
| 28 | M430510 | Винт | 2 |
| 29 | A590905 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
