Масляный радиатор трубопроводы — HITACHI EX60SR

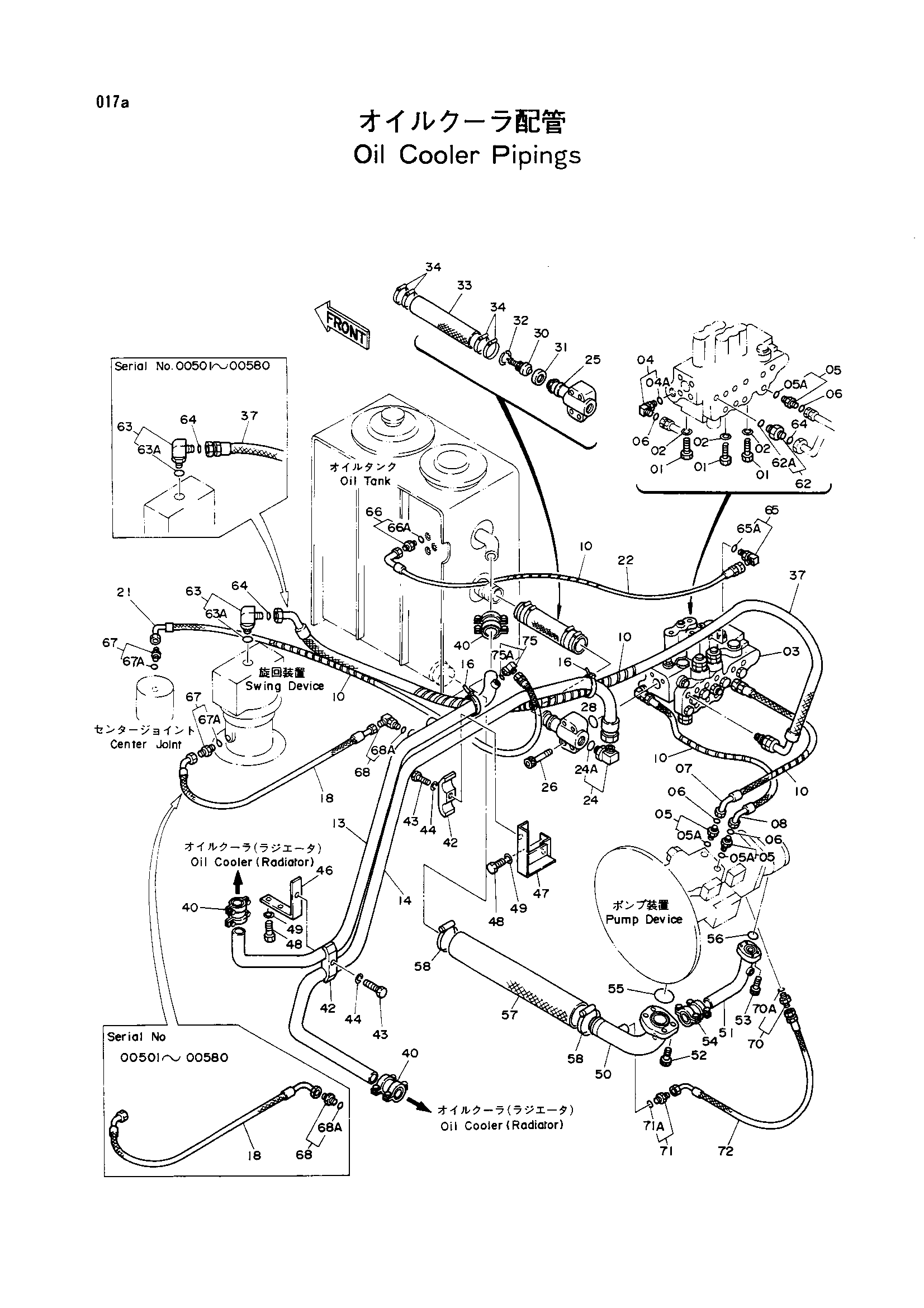

Заводская схема «Масляный радиатор трубопроводы» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901425 | Болт | 3 |
| 02 | A590914 | Пружинная шайба | 3 |
| 03 | 4222753 | Гидрораспределитель | 1 |
| 04 | 4217341 | Угловой штуцер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4188623 | Адаптер | 3 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4138938 | Уплотнительное кольцо | 4 |
| 07 | 4196293 | Шланг | 1 |
| 08 | 4217334 | Шланг | 1 |
| 10 | 4044420 | Защитный кожух | 5 |
| 13 | 7019302 | Обратная трубка | 1 |
| 14 | 7019301 | Обратная трубка | 1 |
| 16 | 4055311 | Ленточный зажим | 2 |
| 18 | 4226330 | Нейлоновый шланг (DB) | 1 |
| 18 | 4227078 | Нейлоновый шланг (DB) | 1 |
| 21 | 4222091 | Нейлоновый шланг (DA) | 1 |
| 22 | 4222090 | Нейлоновый шланг (DE) | 1 |
| 24 | 4102104 | Угловой штуцер | 1 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 2023808 | Коллектор | 1 |
| 26 | M341065 | Болт с внутренним шестигранником | 4 |
| 28 | A810050 | Уплотнительное кольцо | 1 |
| 30 | 4197528 | Клапан | 1 |
| 31 | 4197527 | Кольцо | 1 |
| 32 | 930453 | Стопорное кольцо | 1 |
| 33 | 4216395 | Резиновый шланг | 1 |
| 34 | 4504198 | Хомут шланга | 4 |
| 37 | 4217335 | Шланг | 1 |
| 37 | 4227031 | Шланг | 1 |
| 40 | 4071213 | Муфта | 3 |
| 42 | 4189860 | Хомут трубки | 2 |
| 43 | J901265 | Болт | 2 |
| 44 | A590912 | Пружинная шайба | 2 |
| 46 | 4216328 | Кронштейн | 1 |
| 47 | 8041073 | Опора | 1 |
| 48 | J901225 | Болт | 4 |
| 49 | A590912 | Пружинная шайба | 4 |
| 50 | 8037670 | Всасывающая трубка | 1 |
| 51 | 9727078 | Трубка | 1 |
| 52 | M341236 | Болт с внутренним шестигранником | 4 |
| 53 | M341036 | Болт с внутренним шестигранником | 4 |
| 54 | 4073889 | Муфта | 1 |
| 55 | A811060 | Уплотнительное кольцо | 1 |
| 56 | A811030 | Уплотнительное кольцо | 1 |
| 57 | 4216396 | Резиновый шланг | 1 |
| 58 | 4504491 | Хомут шланга | 2 |
| 62 | 4189537 | Адаптер | 1 |
| 62A | 4506429 | Уплотнительное кольцо | 1 |
| 63 | 4157562 | Угловой штуцер | 1 |
| 63 | 4202113 | Угловой штуцер | 1 |
| 63A | 4506424 | Уплотнительное кольцо | 1 |
| 63A | 4506429 | Уплотнительное кольцо | 1 |
| 64 | 4187308 | Уплотнительное кольцо | 2 |
| 65 | 4154670 | Угловой штуцер | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4200465 | Адаптер | 1 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 67 | 4200466 | Адаптер | 2 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | 4154671 | Угловой штуцер | 1 |
| 68 | 4200466 | Адаптер | 1 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4200469 | Адаптер | 1 |
| 70A | 4506418 | Уплотнительное кольцо | 1 |
| 71 | 4200466 | Адаптер | 1 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4216435 | Шланг | 1 |
| 75 | 4154671 | Угловой штуцер | 1 |
| 75A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
