Передний трубопроводы <смещаемый стрела> — HITACHI EX60SR

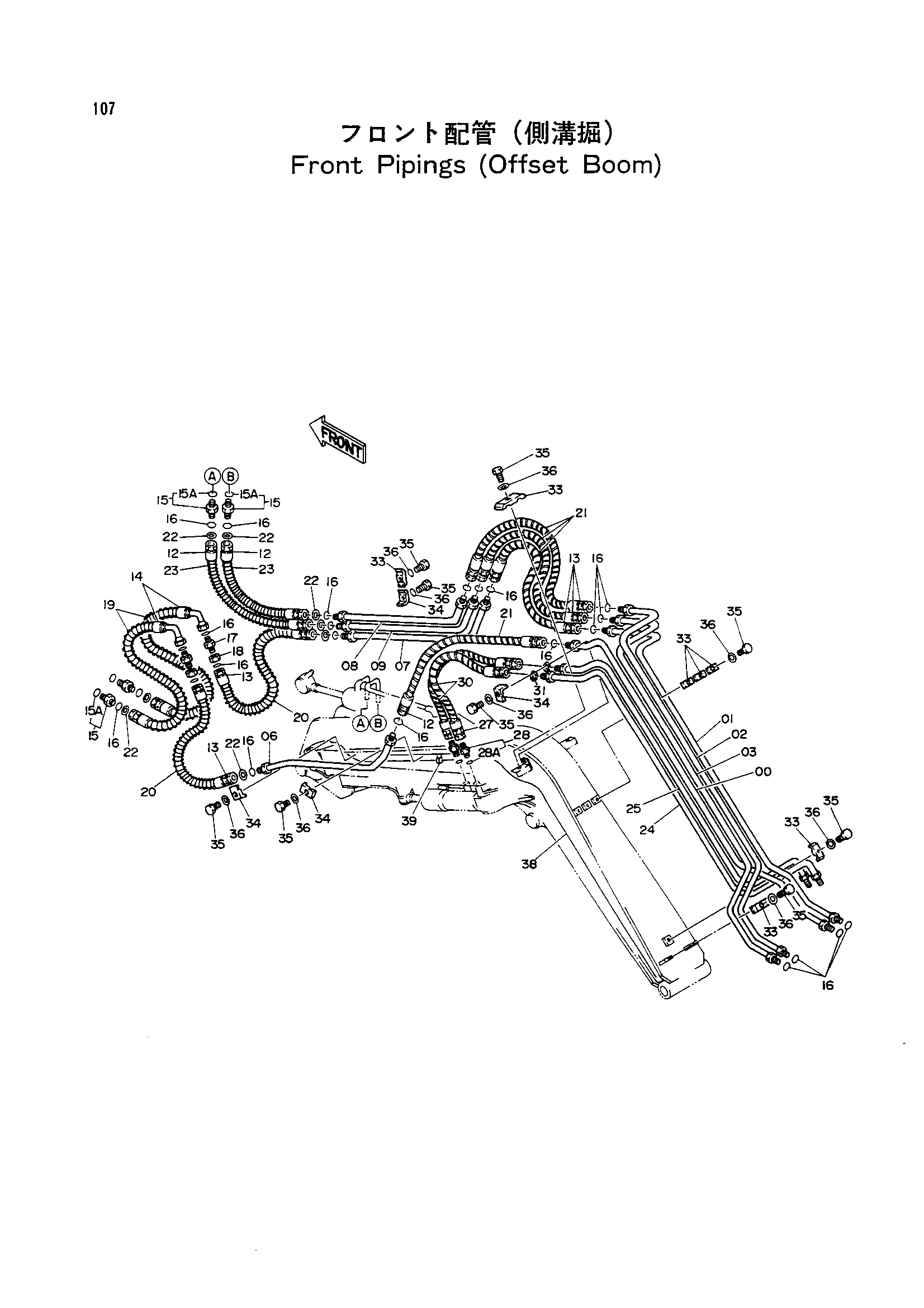

Заводская схема «Передний трубопроводы <смещаемый стрела>» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8041020 | Трубка | 1 |
| 01 | 8041021 | Трубка | 1 |
| 02 | 8041023 | Трубка | 1 |
| 03 | 8041022 | Трубка | 1 |
| 06 | 8041024 | Трубка | 1 |
| 07 | 8041025 | Трубка | 1 |
| 08 | 8041026 | Трубка | 1 |
| 09 | 8041027 | Трубка | 1 |
| 12 | 4216485 | Шланг | 3 |
| 13 | 4216484 | Шланг | 5 |
| 14 | 4217306 | Шланг | 2 |
| 15 | 4189602 | Адаптер | 4 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4138938 | Уплотнительное кольцо | 24 |
| 17 | 4217505 | Адаптер | 2 |
| 18 | 4217504 | Гайка | 2 |
| 19 | 4053608 | Защитный кожух | 4 |
| 20 | 4053607 | Защита шланга | 2 |
| 21 | 4044420 | Защитный кожух | 4 |
| 22 | 4073051 | Шайба | 2 |
| 24 | 8041028 | Трубка | 1 |
| 25 | 8041029 | Трубка | 1 |
| 27 | 4216486 | Шланг | 2 |
| 28 | 4200466 | Адаптер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4087527 | Защитный кожух | 2 |
| 31 | A590116 | Плоская шайба | 2 |
| 33 | 4189858 | Хомут трубки | 10 |
| 34 | 4190125 | Хомут трубки | 6 |
| 35 | J901245 | Болт | 16 |
| 36 | A590912 | Пружинная шайба | 16 |
| 38 | 4217223 | Жгут проводов | 1 |
| 39 | 4055311 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
