Гидромотор — HITACHI EX60SR

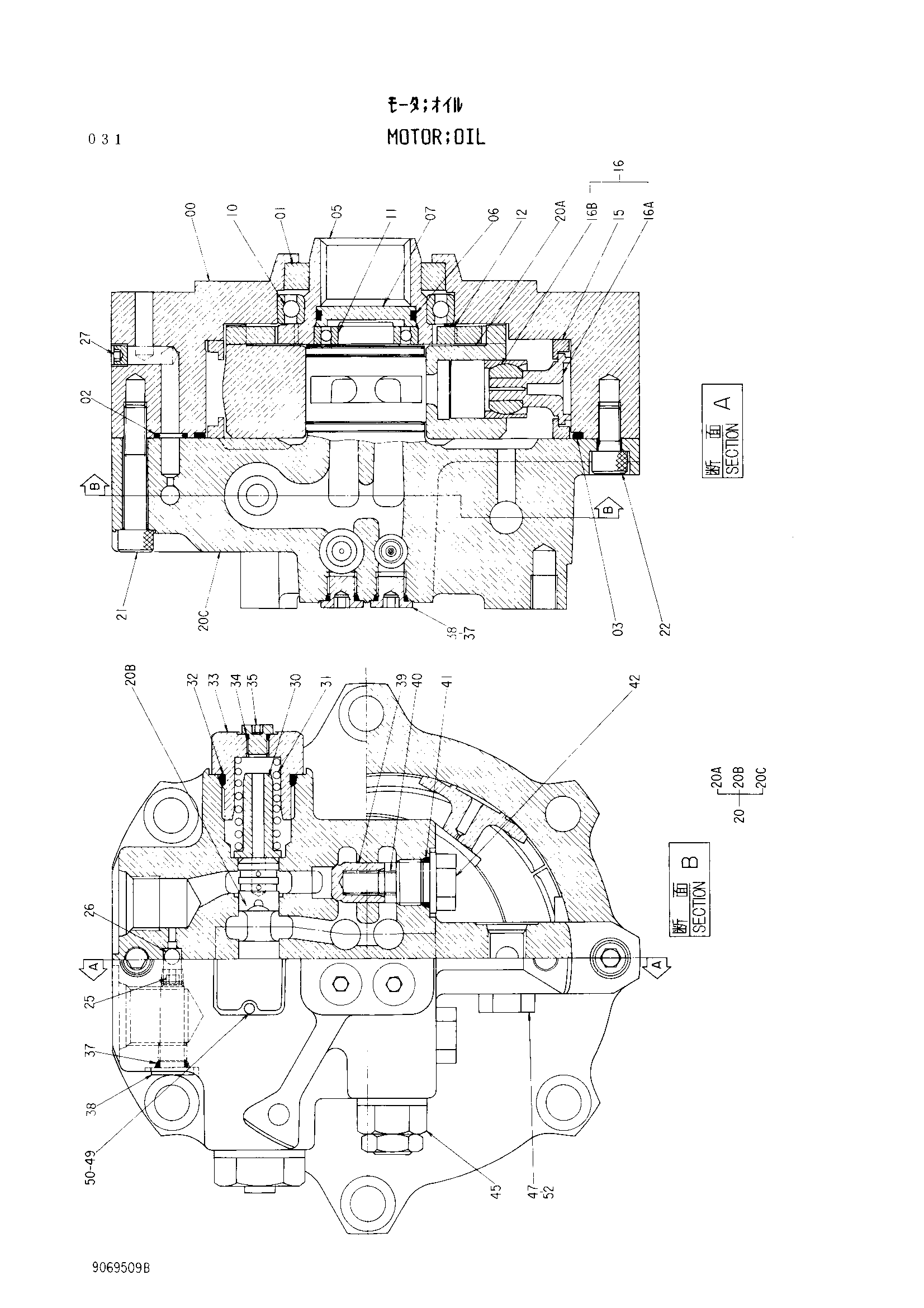

Заводская схема «Гидромотор» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9069509	Гидромотор	1
00	2023150	Корпус передний	1
01	4176022	Масляное уплотнение	1
02	957366	Уплотнительное кольцо	1
03	4154877	Уплотнительное кольцо	1
05	3036356	Муфта	1
06	A810040	Уплотнительное кольцо	1
07	4193403	Колпачок	1
10	4193402	Шариковый подшипник	1
11	4193401	Шариковый подшипник	1
12	4175921	Соединение	1
15	4137815	Кольцо направляющая	2
16	9086054	Поршень в сборе	7
16A	3027417	Поршень	1
16B	9722265	Шарнир	1
20	9069491	Корпус в сборе	1
21	M341056	Болт с внутренним шестигранником	1
22	M341020	Болт с внутренним шестигранником	1
25	4193400	Пробка	1
26	4509493	Шарик	1
27	94-2010	Пробка	1
30	4154878	Ограничитель	2
31	4193377	Пружина сжатия	2
32	4506429	Уплотнительное кольцо	2
33	4193378	Пробка	2
34	4506408	Уплотнительное кольцо	2
35	4147553 замена: 4217651	Пробка	2
35	4217651	Пробка	2
37	957366	Уплотнительное кольцо	5
38	4217652	Пробка	5
39	4193379	Тарельчатый клапан	2
40	4193376	Пружина сжатия	2
41	4506418	Уплотнительное кольцо	2
42	4154884 замена: 4217654	Пробка	2
42	4217654	Пробка	2
45	9069460	Предохранительный клапан	2
47	4092534 замена: 4217653	Пробка	1
47	4092534 замена: 4509180	Пробка	1
47	4217653	Пробка	1
49	M492564	Приводной винт	2
50	3039529	Информационная табличка	1
52	4509180	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
