Пилотный трубопроводы (3) — HITACHI EX60SR

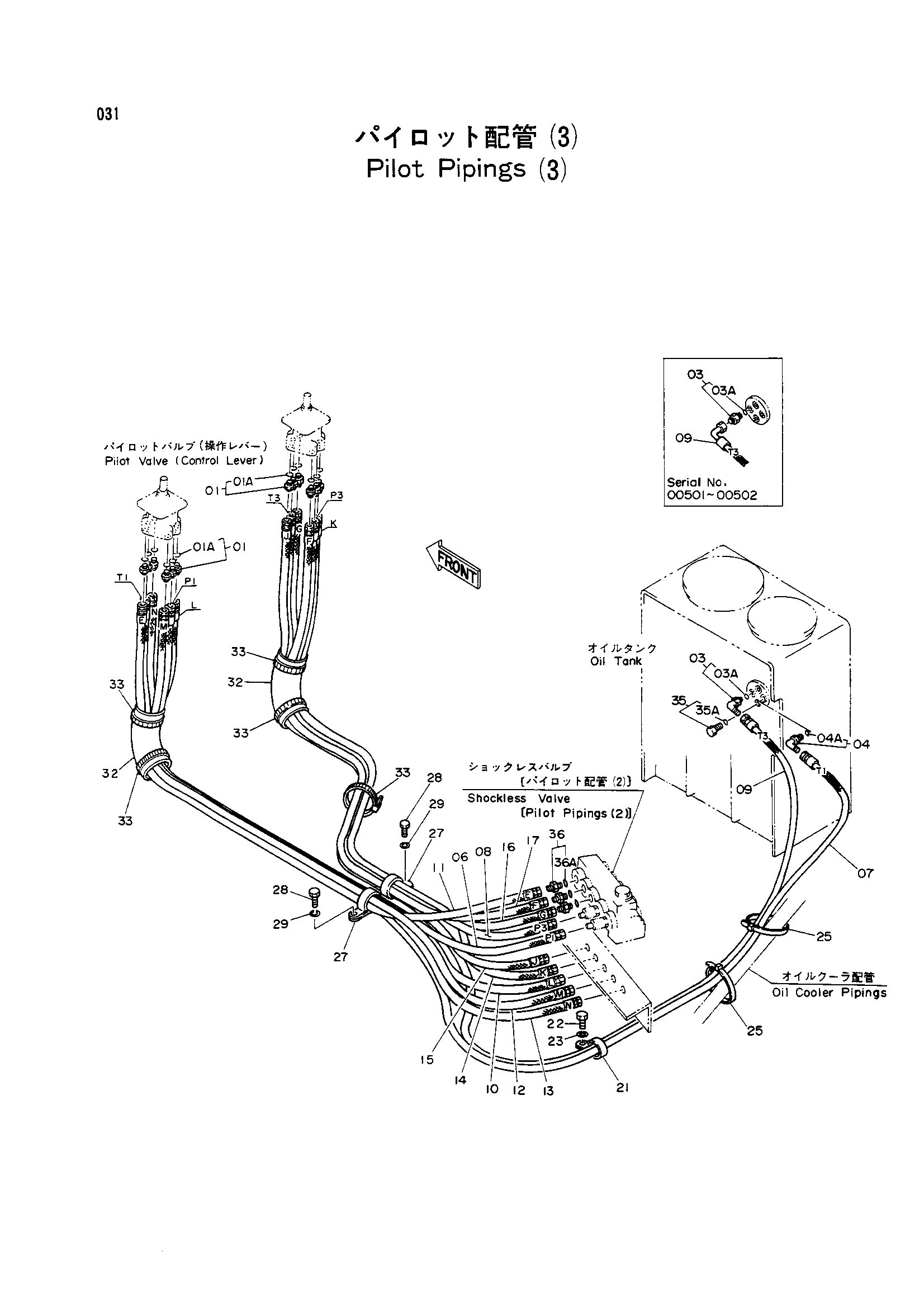

Заводская схема «Пилотный трубопроводы (3)» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200467 | Адаптер | 12 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4154671 | Угловой штуцер | 1 |
| 03 | 4200466 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4154671 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4221211 | Нейлоновый шланг (P1) | 1 |
| 07 | 4221217 | Нейлоновый шланг (T1) | 1 |
| 08 | 4221210 | Нейлоновый шланг (P3) | 1 |
| 09 | 4221218 | Нейлоновый шланг (T3) | 1 |
| 09 | 4221219 | Нейлоновый шланг (T3) | 1 |
| 10 | 4221214 | Нейлоновый шланг (левый) | 1 |
| 11 | 4221207 | Нейлоновый шланг (E) | 1 |
| 12 | 4221215 | Нейлоновый шланг (M) | 1 |
| 13 | 4221216 | Нейлоновый шланг (N) | 1 |
| 14 | 4221213 | Нейлоновый шланг (K) | 1 |
| 15 | 4221212 | Нейлоновый шланг (J) | 1 |
| 16 | 4221209 | Нейлоновый шланг (G) | 1 |
| 17 | 4221208 | Нейлоновый шланг (F) | 1 |
| 21 | 4190292 | Зажим | 1 |
| 22 | J901018 | Болт | 1 |
| 23 | A590910 | Пружинная шайба | 1 |
| 25 | 4121859 | Ленточный зажим | 2 |
| 27 | 4193848 | Зажим | 2 |
| 28 | J901216 | Болт | 2 |
| 29 | A590912 | Пружинная шайба | 2 |
| 32 | 4219918 | Резиновая втулка | 2 |
| 33 | 4121859 | Ленточный зажим | 5 |
| 35 | 0225216 | Пробка | 1 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 4200466 | Адаптер | 3 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
