STD. рукоять (1.62M) — HITACHI EX60SR

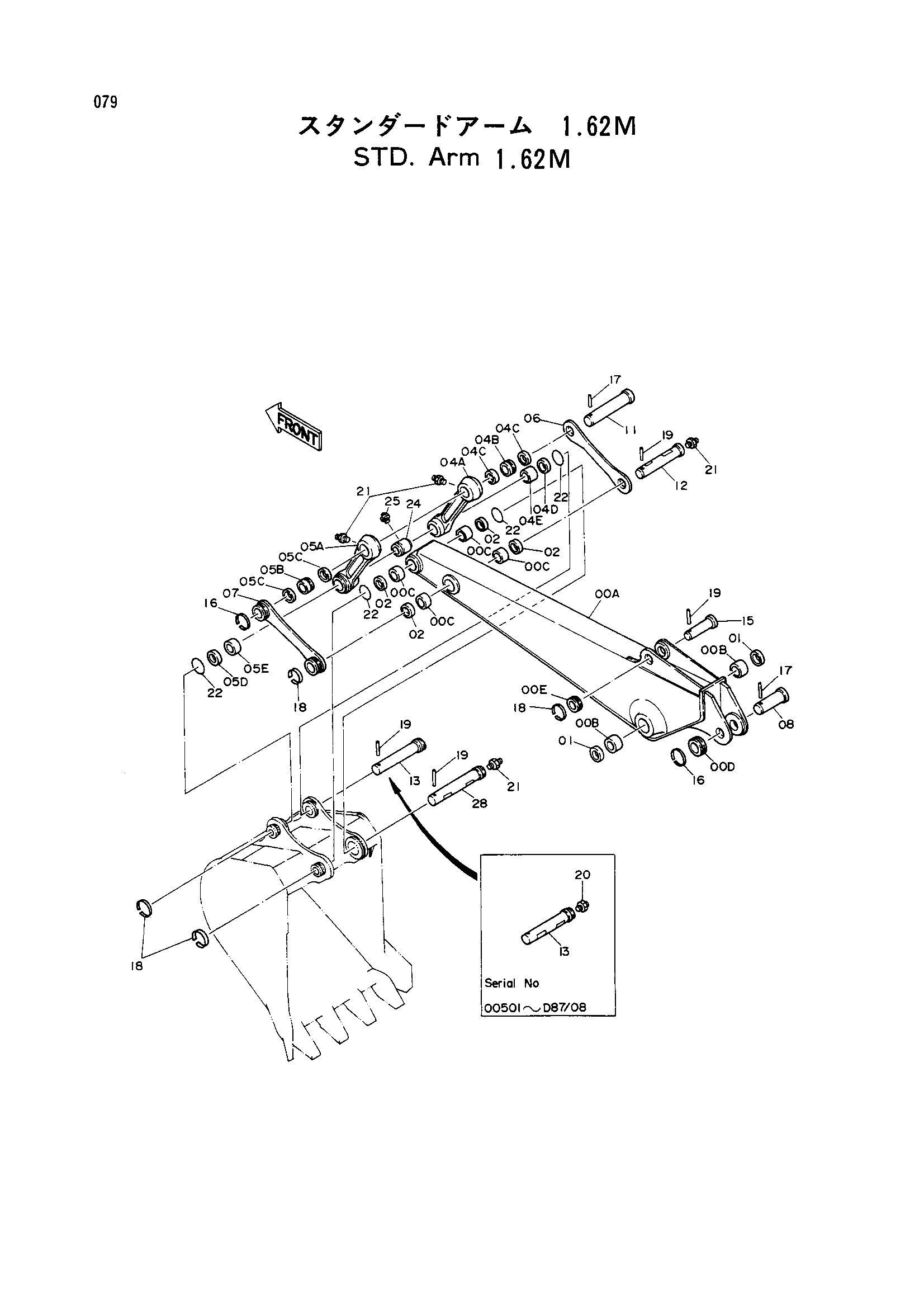

Заводская схема «STD. рукоять (1.62M)» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6008262 | Рукоять | 1 |
| 00A-E | 7017839 | Рукоять в сборе | 1 |
| 00B | 4197842 | Втулка | 2 |
| 00C | 4197841 | Втулка | 4 |
| 00D | 4197031 | Ограничитель | 1 |
| 00E | 4197029 | Ограничитель | 1 |
| 01 | 4094086 | Пылезащитное уплотнение | 2 |
| 02 | 4094088 | Пылезащитное уплотнение | 4 |
| 04A | 3040532 | Тяга | 1 |
| 04A-E | 8040619 | Тяга в сборе (правый) | 1 |
| 04B | 4197839 | Втулка | 1 |
| 04C | 4094087 | Пылезащитное уплотнение | 2 |
| 04D | 4094088 | Пылезащитное уплотнение | 1 |
| 04E | 4197841 | Втулка | 1 |
| 05A | 3040533 | Тяга | 1 |
| 05A-E | 8040620 | Тяга в сборе (левый) | 1 |
| 05B | 4197839 | Втулка | 1 |
| 05C | 4094087 | Пылезащитное уплотнение | 2 |
| 05D | 4094088 | Пылезащитное уплотнение | 1 |
| 05E | 4197841 | Втулка | 1 |
| 06 | 3037342 | Тяга (правый) | 1 |
| 07 | 8037570 | Тяга (левый) | 1 |
| 08 | 3038480 | Палец | 1 |
| 11 | 3037350 | Палец | 1 |
| 12 | 3037349 | Палец | 1 |
| 13 | 3037345 замена: 3037346 | Палец | 1 |
| 13 | 3037345 замена: 9730884 | Палец | 1 |
| 13 | 3037345 замена: J75481 | Палец | 1 |
| 13 | 3037346 | Палец | 1 |
| 15 | 3038481 | Палец | 1 |
| 16 | 4065688 | Кольцо | 2 |
| 17 | 4065689 | Палец | 2 |
| 18 | 4141000 | Кольцо | 4 |
| 19 | 4141001 | Палец | 4 |
| 20 | J75481 | Штуцер | 1 |
| 21 | J75481 | Штуцер | 4 |
| 22 | 4094085 | Уплотнительное кольцо | 4 |
| 24 | 4037725 | Деталь | 1 |
| 24 | 9730884 | Проставка | 1 |
| 25 | J75481 | Штуцер | 1 |
| 28 | 3041074 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
