Кабина — HITACHI EX60SR

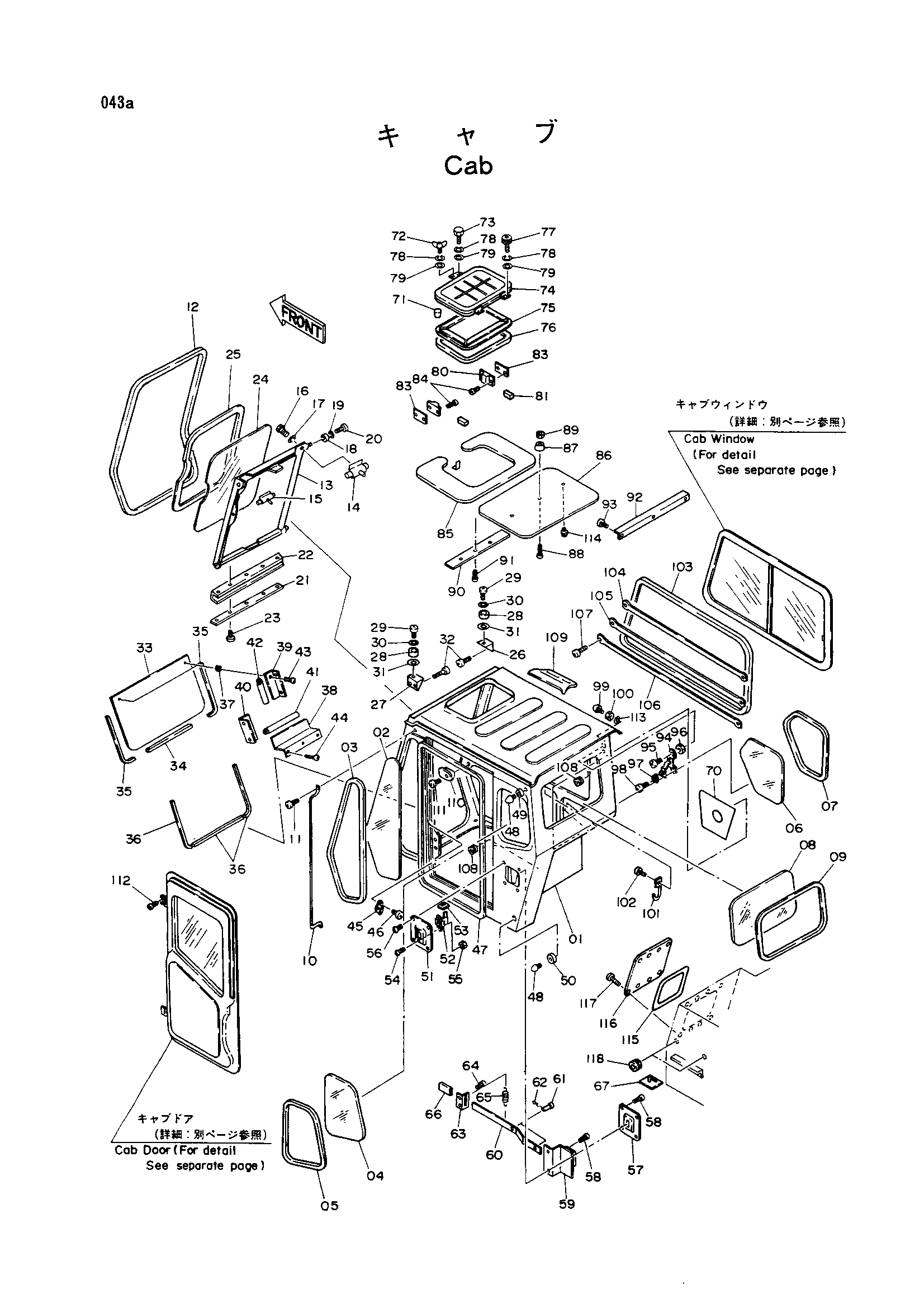

Заводская схема «Кабина» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4216637	Кабина в сборе	1
01	4223969	Кабина	1
02	4217820	Стекло	1
03	4141607	Веатхер стрип	1
04	4217821	Стекло	1
05	4141609	Веатхер стрип	1
06	4217822	Стекло	1
07	4141611	Веатхер стрип	1
08	4217823	Стекло	1
09	4141613	Веатхер стрип	1
10	4217824	Ханд направляющая	1
11	4217825	Винт	2
12	4189954	Веатхер стрип	1
13	4223971	Рама	1
14	4147957	Замок	1
15	4147958	Замок	1
16	J901016	Болт	4
17	A590910	Пружинная шайба	4
18	4141623	Ролик	4
19	A590105	Плоская шайба	4
20	4141748	Винт	4
21	4141620	Пластина	1
22	4141621	Резиновая прокладка	1
23	M470516	Винт	4
24	4223970	Стекло	1
25	4189956	Веатхер стрип	1
26	4217828	Кронштейн	1
27	4217829	Кронштейн	1
28	4141626	Резиновая прокладка	2
29	4141741	Винт	2
30	A590108	Плоская шайба	2
31	4148517	Шайба	2
32	4141743	Винт	4
33	4217831	Стекло	1
34	4217830	Веатхер стрип	1
35	4217832	Веатхер стрип	2
36	4217935	Резиновая прокладка	1
37	4141880	Резиновая втулка	2
38	4217833	Кронштейн	1
39	4217834	Кронштейн	1
40	4217835	Кронштейн	1
41	4217836 замена: 4233072	Веатхер стрип	1
41	4233072	Веатхер стрип	1
42	4217837 замена: 4233073	Веатхер стрип	2
42	4233073	Веатхер стрип	2
43	4219493	Винт	2
44	4217838	Винт	7
45	4217839	Ответная планка	1
46	4141747	Винт	2
47	4182568	Веатхер стрип	1
48	4141683	Ограничитель	2
49	4217840	Проставка	1
50	4217841	Проставка	1
51	4217842	Кронштейн	1
52	4217843	Замок	1
53	4217844	Крышка	1
54	4217845	Винт	2
55	4141739	Гайка	2
56	4141882	Винт	4
57	4217846	Крышка	1
58	4189968	Винт	7
59	4217848	Кронштейн	1
60	4217849	Рычаг	1
61	A740616	Палец	2
62	A761616	Шплинт	2
63	4217850	Кронштейн	1
64	4189968	Винт	2
65	4141680	Пружина	1
66	4141682	Колпачок	1
67	4223984	Зажим	4
70	4228559	Трим накладка	1
71	4228560	Резиновая прокладка	2
72	4223981	Болт	1
73	4223980	Винт	1
74	4223977	Крышка	1
75	4223979	Пластина	1
76	4223978	Резиновая прокладка	1
77	4141737	Винт	4
78	A590906	Шайба	6
79	4217853	Шайба	6
80	4141693	Ограничитель	6
81	4223985	Ограничитель	1
83	4217936	Регулировочная шайба	6
84	4141743	Винт	14
85	4223972	Трим накладка	1
86	4223973	Трим накладка	1
86	4239566	Трим накладка	1
87	4223974	Амортизатор	1
88	4223975	Винт	1
89	4141738	Гайка	1
90	4217856	Опора	1
91	4141743	Винт	3
92	4217857	Опора	1
93	4141750	Винт	3
94	4217858	Замок	1
95	4217838	Винт	2
96	4141739	Гайка	2
97	4217860	Пластина	1
98	4217861	Винт	1
99	4141683	Ограничитель	1
100	J950010	Гайка	1
101	4141703	Крюк	1
102	4156339	Винт	2
103	4217862	Велт	1
104	4217863	Защитный кожух	1
105	4217864	Защитный кожух	1
106	4217865	Защитный кожух	1
107	4141745	Винт	6
108	4141728	Резиновая втулка	2
109	4223976	Крышка	1
110	4217867	Асхтрай	1
111	4217868	Винт	2
112	4141733	Винт	6
113	A590910	Пружинная шайба	1
114	4239565	Зажим	2
115	4223983	Уплотнение	1
116	4223982	Крышка	1
117	4189968	Винт	8
118	94-2805	Резиновая втулка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
