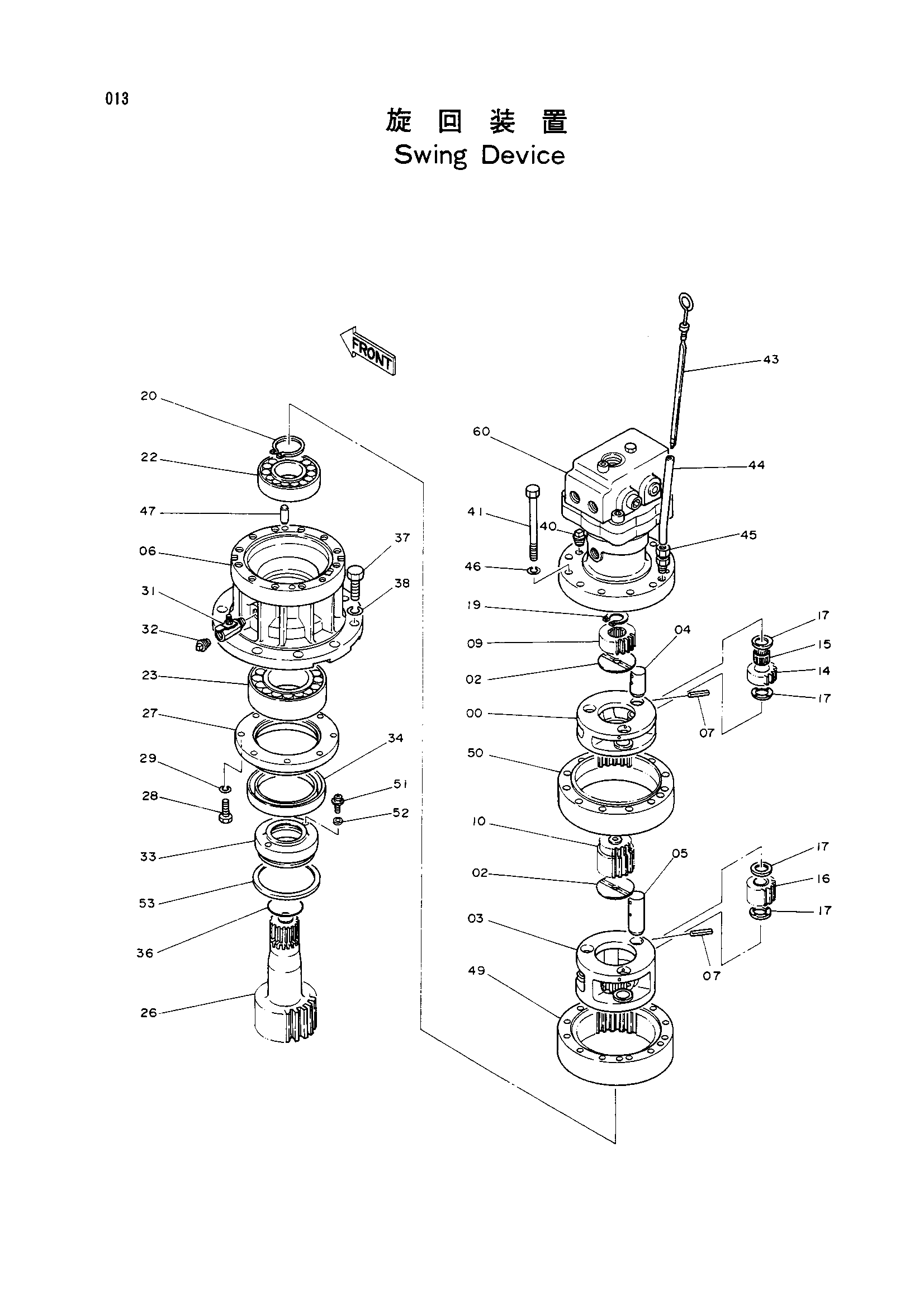

Механизм поворота — HITACHI EX60SR

Заводская схема «Механизм поворота» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2024086	Водило	1
02	4176070	Упорная пластина	2
03	2024936	Водило	1
04	4194018	Палец	3
05	4208325	Палец	3
06	2024084	Корпус	1
07	4139939	Пружинный штифт	6
09	3039392	Солнечная шестерня	1
10	3039391	Солнечная шестерня	1
14	3036285	Планетарная шестерня	3
15	4193804	Игольчатый подшипник	3
16	9727234	Планетарная шестерня	3
17	4187679	Упорная пластина	12
19	927488	Стопорное кольцо	1
20	960323	Стопорное кольцо	1
22	4193803	Подшипник. спх.рол.	1
23	937460	Подшипник. спх.рол.	1
26	2023206	Вал проп.	1
27	3036290	Крышка	1
28	J901032	Болт	8
29	A590910	Пружинная шайба	8
31	4194712	Кран	1
32	94-2024	Пробка	1
33	3038921	Втулка	1
34	4193120	Масляное уплотнение	1
36	A811065	Уплотнительное кольцо	1
37	J931645	Болт	10
38	A590916	Пружинная шайба	10
40	94-2024	Пробка	1
41	J901211	Болт	12
43	3035979 замена: 3043290	Указатель уровня	1
43	3043290	Указатель уровня	1
44	4191882	Трубка	1
45	4140643	Штуцер трубки	1
46	A590912	Пружинная шайба	12
47	4195482	Установочный штифт	2
49	2024077	Шестерня интернал	1
50	2024937	Шестерня интернал	1
51	4204645	Винт	2
52	4207444	Магнит	2
53	4206977	Стопорное кольцо	1
60	4199040 замена: 4157562	Гидромотор	1
60	4199040 замена: 4224977	Гидромотор	1
60	4224977	Гидромотор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
