Бортовой редуктор — HITACHI EX60SR

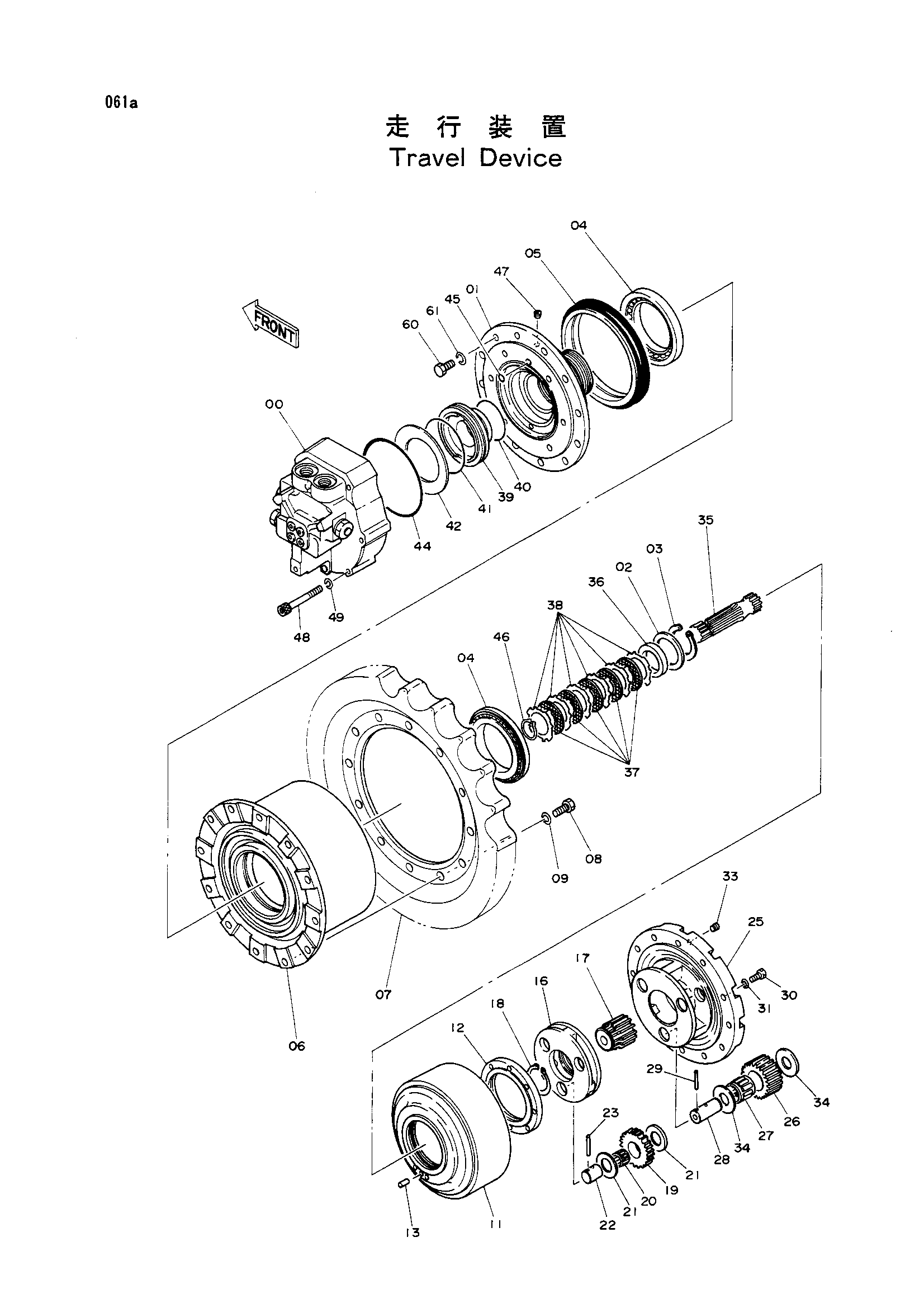

Заводская схема «Бортовой редуктор» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9069509	Гидромотор	1
00-49	9069295	Бортовой редуктор в сборе	2
01	1011457	Корпус	1
02	4092443	Проставка	1
03	991726	Стопорное кольцо	1
04	4148014	Подшипник. ROL	2
05	4092483	Комплект уплотнений	1
06	1011458	Барабан	1
07	1010447	Звёздочка	1
08	J931635	Болт	12
09	A590916	Пружинная шайба	12
11	2023132	Коронная шестерня	1
12	3027147	Гайка	1
13	4148012	Установочный штифт	1
16	2023175	Водило	1
17	3027146	Солнечная шестерня	1
18	959499	Стопорное кольцо	1
19	3027148	Планетарная шестерня	3
20	4177007	Игольчатый подшипник	3
21	4192910	Упорная пластина	6
22	4178202	Палец	3
23	4173093	Пружинный штифт	3
25	1010450	Водило	1
26	3027149	Планетарная шестерня	3
27	4148013	Игольчатый подшипник	3
28	4148016	Палец	3
29	4144017	Пружинный штифт	3
30	M221232	Болт	12
31	A590912	Пружинная шайба	12
33	94-2013	Пробка	2
34	4148080	Упорная пластина	6
35	2017872	Вал проп.	1
36	4092444	Проставка	1
37	3036156	Пластина	6
38	3036157	Пластина фрикционный	5
39	3036158	Поршень	1
40	4092712	Д-ринг	1
41	4092713	Д-ринг	1
42	3017067	Тарельчатая пружина	1
44	4154877	Уплотнительное кольцо	1
45	957366	Уплотнительное кольцо	1
46	929231	Кольцо	1
47	94-2010	Пробка	1
48	4192042	Болт с внутренним шестигранником	6
49	A590914	Пружинная шайба	6
60	J931650	Болт	24
61	A590916	Пружинная шайба	24

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
