Электрооборудование (1) — HITACHI EX60SR

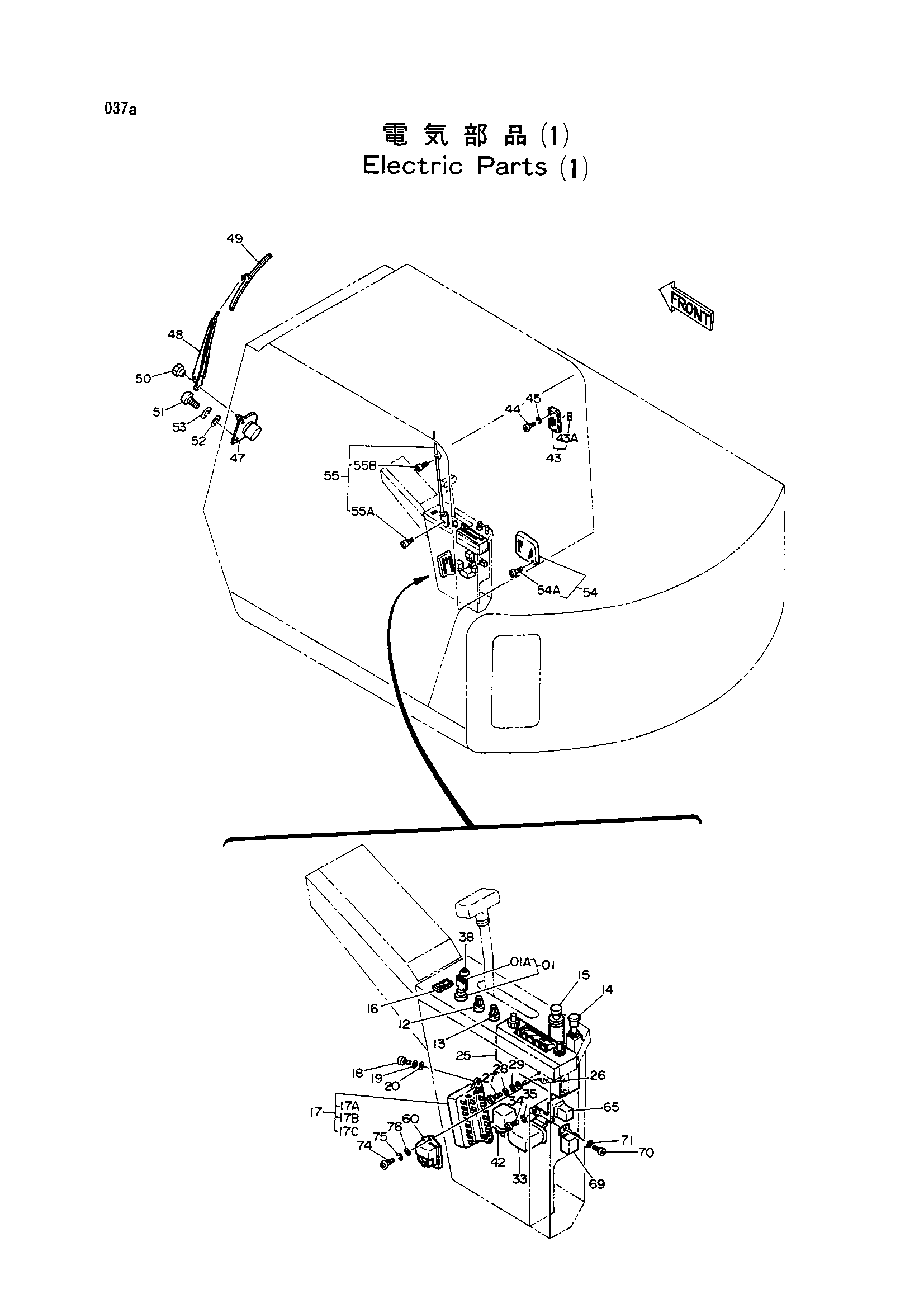

Заводская схема «Электрооборудование (1)» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4186743 | Замок зажигания | 1 |
| 01 | 4186745 | Выключатель запуск (с шпонка) | 1 |
| 01A | 4187757 | Шпонка запуск (NO. H800) | 1 |
| 01A | 4187759 | Шпонка запуск | 1 |
| 12 | 4184396 | Выключатель (освещение) | 1 |
| 13 | 4184398 | Выключатель (стеклоочиститель) | 1 |
| 14 | 4191839 | Выключатель отопитель | 1 |
| 15 | 4184395 | Лигхтер | 1 |
| 16 | 4213141 | Выключатель (кханге OF моде) | 1 |
| 17 | 4184394 | Короб предохранитель | 1 |
| 17A | 4208246 | Предохранитель (1A) | 3 |
| 17B | 4195610 | Предохранитель (10A) | 9 |
| 17C | 4127781 | Предохранитель (15A) | 5 |
| 18 | J850625 | Винт | 2 |
| 19 | J251006 | Пружинная шайба | 2 |
| 20 | J250006 | Плоская шайба | 2 |
| 25 | 4043976 | Радио | 1 |
| 26 | 4146992 | Провод электрический | 1 |
| 27 | M430510 | Винт | 1 |
| 28 | A590905 | Пружинная шайба | 1 |
| 29 | A590105 | Плоская шайба | 1 |
| 33 | 4505392 | Реле | 1 |
| 34 | M430610 | Винт | 2 |
| 35 | A590906 | Пружинная шайба | 2 |
| 38 | 4146754 | Резиновая прокладка | 1 |
| 42 | 4170822 | Реле хоурметер | 1 |
| 43 | 4187082 | Плафон кабины | 1 |
| 43A | 4187083 | Лампа | 1 |
| 44 | M430513 | Винт | 2 |
| 45 | A590905 | Пружинная шайба | 2 |
| 47 | 4151076 | Мотор стеклоочистителя | 1 |
| 47-50 | 4051547 | Стеклоочиститель в сборе | 1 |
| 48 | 4101832 | Рычаг стеклоочистителя | 1 |
| 49 | 4101833 | Щётка стеклоочистителя | 1 |
| 50 | 4050479 | Гайка | 1 |
| 51 | M430510 | Винт | 2 |
| 52 | A590106 | Плоская шайба | 2 |
| 53 | A590906 | Пружинная шайба | 2 |
| 54 | 4121152 | Динамик | 1 |
| 54A | 4210414 | Винт | 4 |
| 55 | 4123177 | Антенна | 1 |
| 55A | 4210412 | Винт | 1 |
| 55B | 4210413 | Винт | 1 |
| 60 | 4203680 | Таймер отопитель | 1 |
| 65 | 4192489 | Диод | 1 |
| 69 | 4205029 | Реле | 1 |
| 70 | M430610 | Винт | 1 |
| 71 | A590906 | Пружинная шайба | 1 |
| 74 | M430613 | Винт | 1 |
| 75 | A590906 | Пружинная шайба | 1 |
| 76 | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
