Двигатель — HITACHI EX60SR

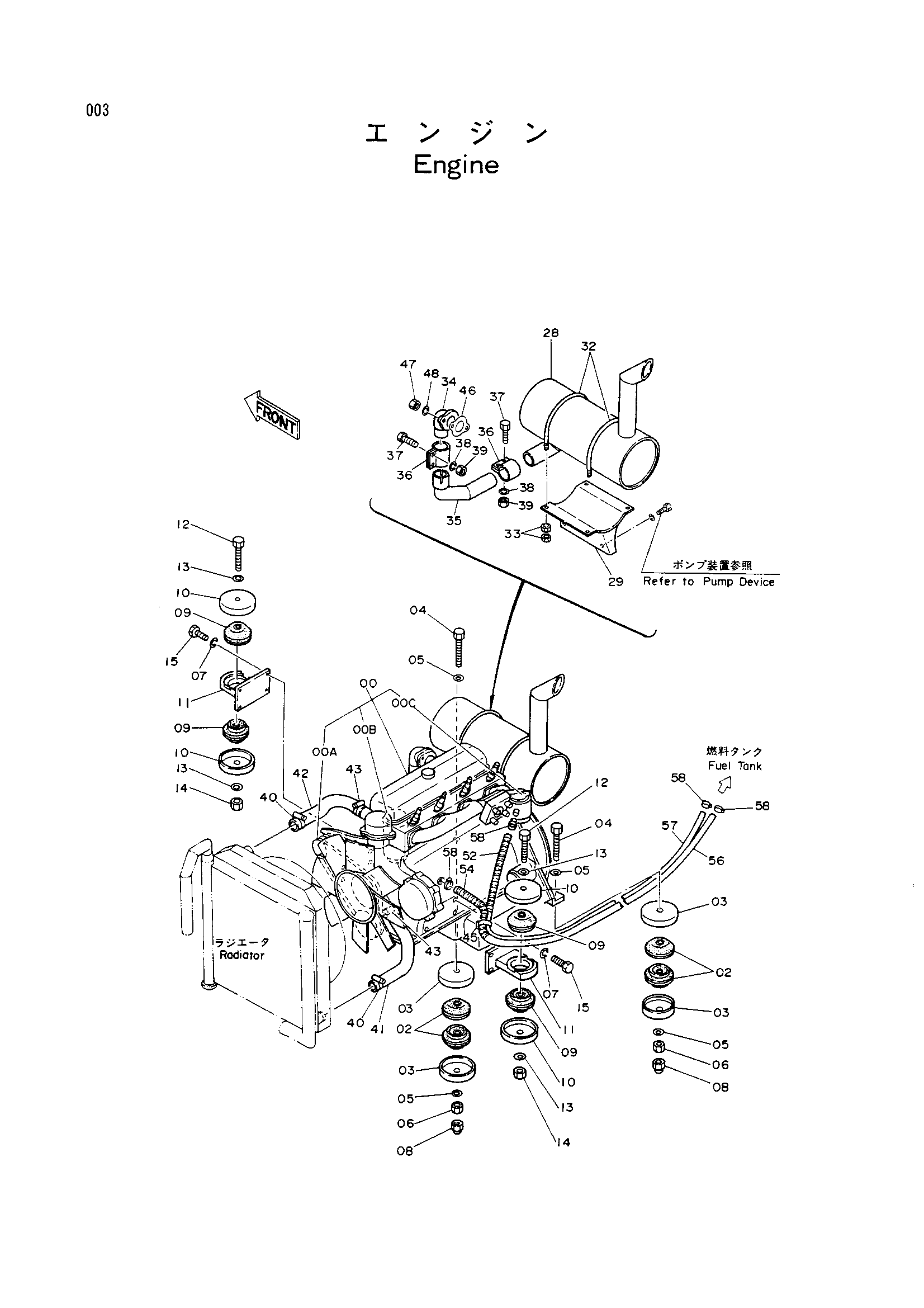

Заводская схема «Двигатель» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4195960 | Двигатель | 1 |
| 00A | 4185807 | Ремень вентилятор | 1 |
| 00B | 4217497 | Масляный фильтр | 1 |
| 00C | 4178829 | Топливный фильтр | 1 |
| 02 | 4194638 | Резиновая прокладка | 4 |
| 03 | 4169423 | Ограничитель | 4 |
| 04 | J931611 | Болт | 2 |
| 05 | 4114405 | Шайба | 4 |
| 06 | J951016 | Гайка | 2 |
| 07 | A590912 | Пружинная шайба | 8 |
| 08 | 4221281 | Гайка колпачок | 2 |
| 09 | 4194639 | Резиновая прокладка | 4 |
| 10 | 4169423 | Ограничитель | 4 |
| 11 | 8031863 | Кронштейн | 2 |
| 12 | J931608 | Болт | 2 |
| 13 | 4114405 | Шайба | 4 |
| 14 | J951016 | Гайка | 2 |
| 15 | J901235 | Болт | 8 |
| 28 | 4196421 | Глушитель | 1 |
| 29 | 7019234 | Кронштейн | 1 |
| 32 | 4140612 | U-образный болт | 2 |
| 33 | J950010 | Гайка | 8 |
| 34 | 8032492 | Трубка | 1 |
| 35 | 8040822 | Трубка | 1 |
| 36 | 4108754 | Хомут | 2 |
| 37 | J901035 | Болт | 4 |
| 38 | A590910 | Пружинная шайба | 4 |
| 39 | J950010 | Гайка | 4 |
| 40 | 4505385 | Хомут шланга | 2 |
| 41 | 3031373 | Водяной шланг | 1 |
| 42 | 2020489 | Водяной шланг | 1 |
| 43 | 4504198 | Хомут шланга | 2 |
| 45 | 4121859 | Ленточный зажим | 1 |
| 46 | 4171108 | Прокладка | 1 |
| 47 | 4178755 | Гайка | 2 |
| 48 | A590910 | Пружинная шайба | 2 |
| 52 | 4188525 | Трубка | 1 |
| 54 | 4217535 | Трубка | 1 |
| 56 | 4216808 | Топливный шланг (всасывание) | 1 |
| 57 | 4216809 | Топливный шланг (дренажный) | 1 |
| 58 | 4514700 | Зажим шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
