Гидробак — HITACHI EX60SR

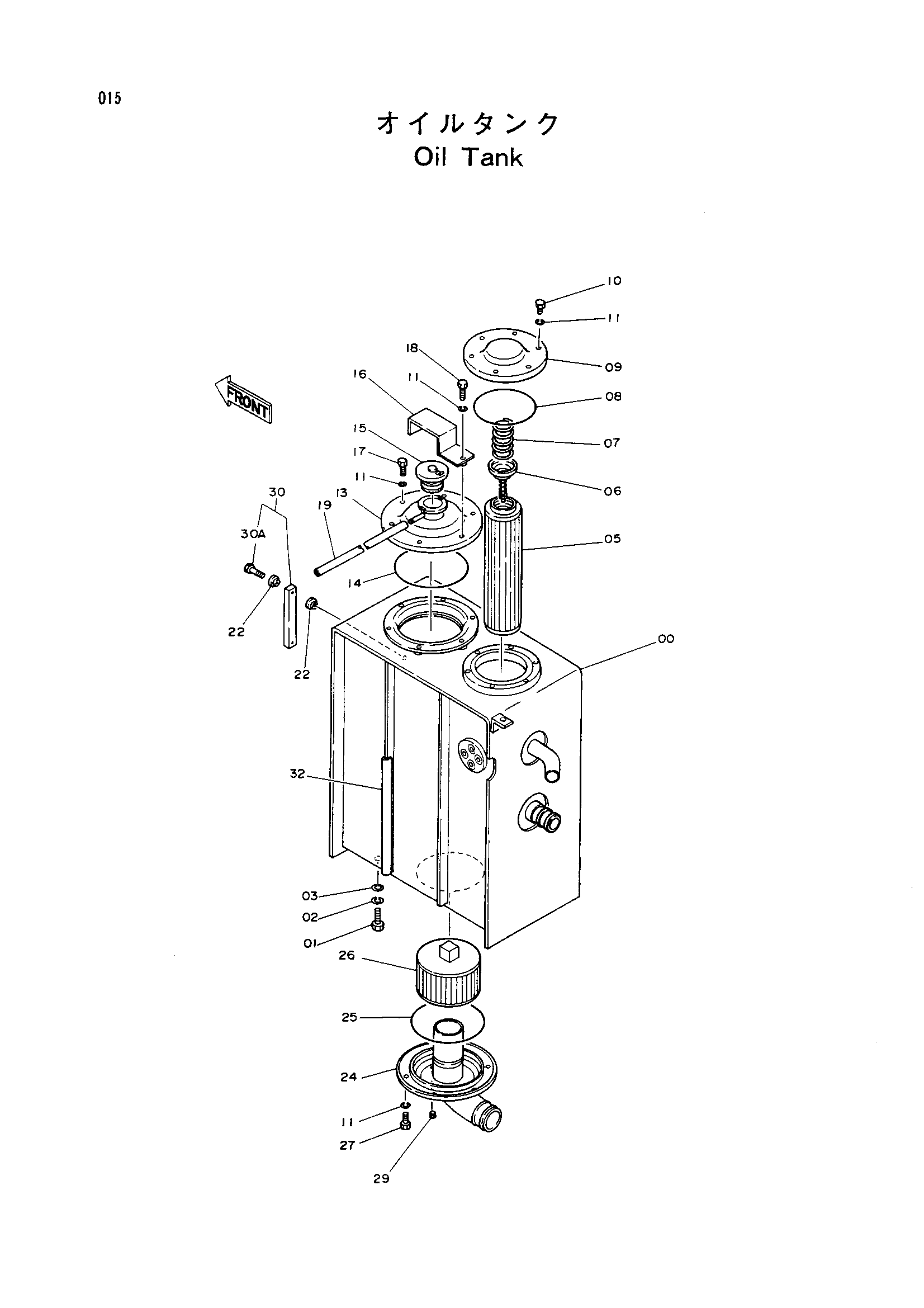

Заводская схема «Гидробак» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6009038 | Гидробак | 1 |
| 01 | J901632 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | 4114405 | Шайба | 4 |
| 05 | 4129280 | Фильтрующий элемент | 1 |
| 06 | 4094438 | Клапан | 1 |
| 07 | 4094439 | Пружина | 1 |
| 08 | 4216449 | Уплотнительное кольцо | 1 |
| 08 | A810145 | Уплотнительное кольцо | 1 |
| 09 | 4196607 | Крышка | 1 |
| 10 | J901016 | Болт | 6 |
| 11 | A590910 | Пружинная шайба | 18 |
| 13 | 8024804 | Крышка | 1 |
| 14 | A810160 | Уплотнительное кольцо | 1 |
| 15 | 4121125 | Колпачок | 1 |
| 16 | 9716639 | Пластина | 1 |
| 17 | M111020 | Болт | 5 |
| 17 | M111022 | Болт | 5 |
| 18 | M111032 | Болт | 1 |
| 19 | 4149677 | Виниловый шланг | 1 |
| 22 | 449558 | Уплотнительная шайба | 4 |
| 24 | 8035080 | Всасывающая трубка | 1 |
| 25 | A810160 | Уплотнительное кольцо | 1 |
| 26 | 4125320 | Всасывающий фильтр | 1 |
| 27 | M111020 | Болт | 6 |
| 27 | M111022 | Болт | 6 |
| 29 | 94-2011 | Пробка | 1 |
| 30 | 8038196 | Указатель уровня | 1 |
| 30A | 4100967 | Болт | 2 |
| 32 | 4221548 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
