Гидрораспределитель — HITACHI EX60SR

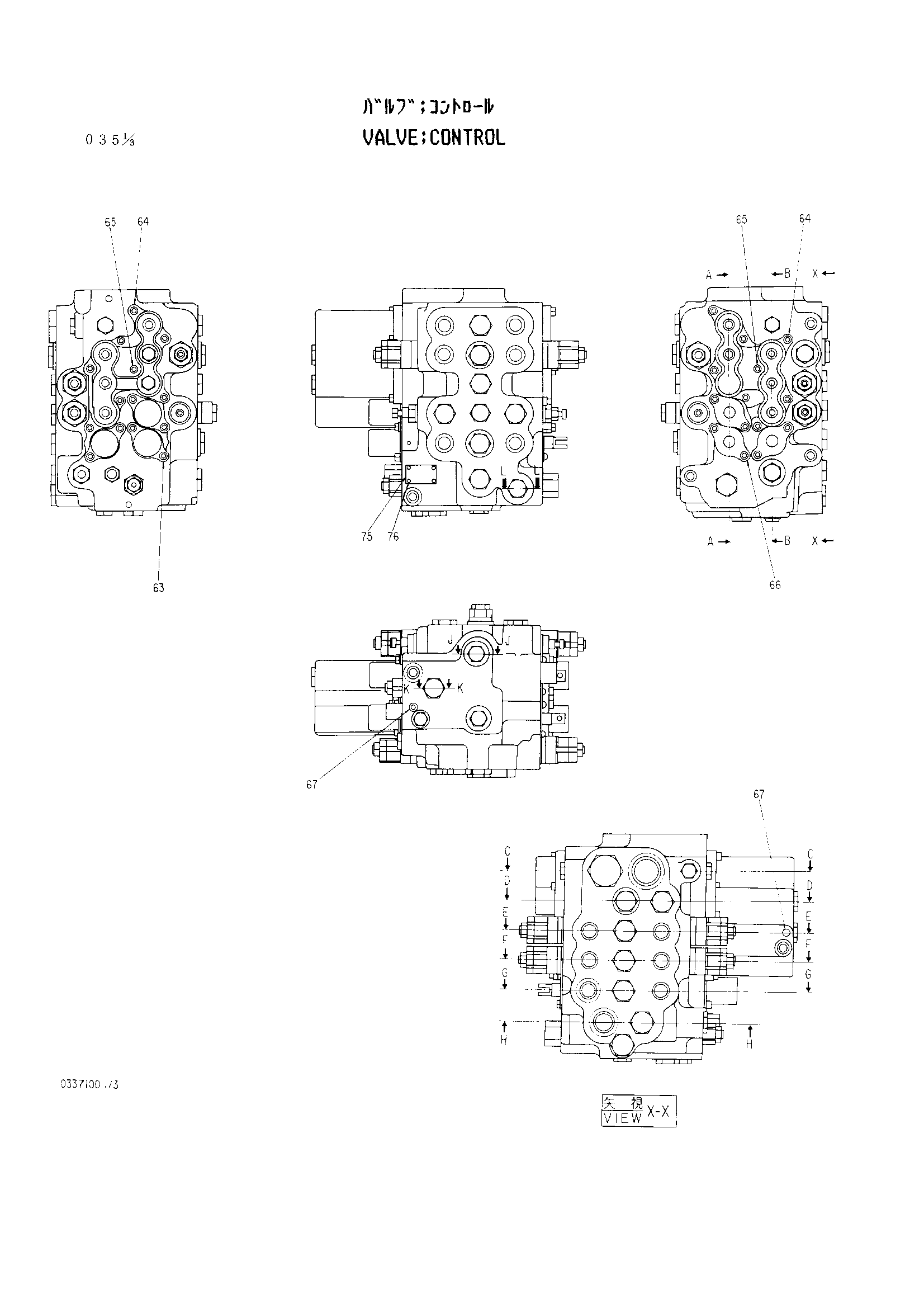

Заводская схема «Гидрораспределитель» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4222753	Гидрораспределитель	1
11	0225202	Уплотнение	6
12	0225203	Стеклоочиститель	6
13	0332901	Пластина	6
14	0225208	Пружина	3
15	0225205	Седло пружины	6
16	0225201	Винт колпачок	3
17	0332902	Колпачок	3
19	970486	Уплотнительное кольцо	12
20	0332903	Колпачок	1
21	0332904	Седло пружины	12
22	0332905	Пружина	6
23	0332906	Концевой золотник	6
24	0332907	Колпачок	1
26	0332908	Пружина	1
27	0103025	Уплотнительное кольцо	2
28	0332909	Пробка	1
29	0332910	Шток	1
30	0332911	Пробка	1
31	0332912	Тарельчатый клапан	1
32	0332913	Пружина	2
33	4509180	Уплотнительное кольцо	7
34	0332914	Пробка	2
35	0332915	Втулка	1
36	0332916	Тарельчатый клапан	2
37	0332917	Пружина	2
38	0103012	Тарельчатый клапан	3
39	0103013	Пружина	3
40	4506424	Уплотнительное кольцо	3
41	0332918	Пробка	3
43	0332919	Тарельчатый клапан	1
44	0332920	Пружина	1
45	4506418	Уплотнительное кольцо	15
46	0332921	Пробка	1
47	0332922	Клапан	2
48	0332923	Тарельчатый клапан	1
49	0187502	Пробка	1
50	933226	Уплотнительное кольцо	1
51	0332924	Опорное кольцо	1
52	0332925	Пробка	1
53	0332926	Тарельчатый клапан	6
54	0225209	Пружина	6
55	0225210	Пробка	6
56	0332927	Пробка	1
57	0332928	Втулка	1
58	0332929	Тарельчатый клапан	1
59	0332930	Пружина	1
60	0332931	Пробка	1
61	0332932	Пробка	1
62	0332933	Втулка	1
63	0289504	Болт с внутренним шестигранником	6
64	0332934	Болт с внутренним шестигранником	14
65	0332935	Болт с внутренним шестигранником	2
66	0125112	Винт	6
67	94-2010	Пробка	4
68	957366	Уплотнительное кольцо	2
69	0332936	Пробка	2
70	0218608	Пробка	4
71	0225216	Пробка	8
72	0332937	Предохранительный клапан	1
73	4140438	Уплотнительное кольцо	4
74	0332938	Предохранительный клапан	5
77	0332939	Предохранительный клапан	1
82	0168308	Уплотнительное кольцо	1
83	0168307	Пробка	1
84	4506429	Уплотнительное кольцо	1
85	0332940	Пробка	1
91	0332941	Тарельчатый клапан	2
92	0224416	Пружина	2
93	4040813	Опорное кольцо	2
94	4222754	Проставка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
