Основной трубопроводы — HITACHI EX60SR

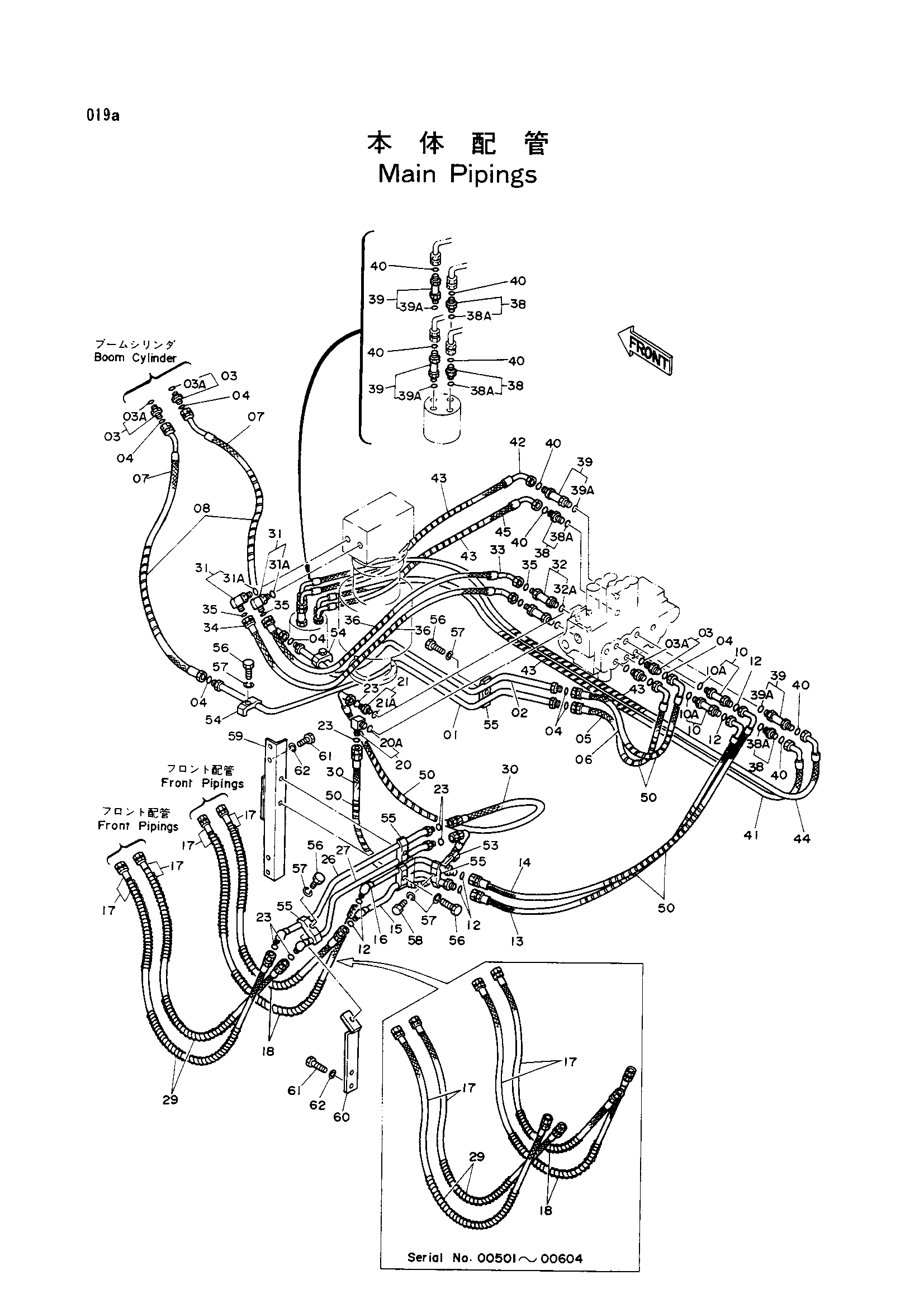

Заводская схема «Основной трубопроводы» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8041019 | Трубка | 1 |
| 02 | 8041018 | Трубка | 1 |
| 03 | 4189602 | Адаптер | 4 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 8 |
| 05 | 4216488 | Шланг | 1 |
| 06 | 4216489 | Шланг | 1 |
| 07 | 4216484 | Шланг | 2 |
| 07 | 4227009 | Шланг | 2 |
| 08 | 4044420 | Защитный кожух | 2 |
| 10 | 4199247 | Адаптер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4138938 | Уплотнительное кольцо | 6 |
| 13 | 4216490 | Шланг | 1 |
| 14 | 4216489 | Шланг | 1 |
| 15 | 9729593 | Трубка | 1 |
| 16 | 9729594 | Трубка | 1 |
| 17 | 4218443 | Шланг | 4 |
| 17 | 4227032 | Шланг | 4 |
| 18 | 4044420 | Защитный кожух | 2 |
| 20 | 4200580 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4189602 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4138938 | Уплотнительное кольцо | 6 |
| 26 | 8041068 | Трубка | 1 |
| 27 | 8041067 | Трубка | 1 |
| 29 | 4044420 | Защитный кожух | 2 |
| 30 | 4216490 | Шланг | 2 |
| 31 | 4200580 | Угловой штуцер | 2 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4199247 | Адаптер | 2 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4216491 | Шланг | 1 |
| 34 | 4216492 | Шланг | 1 |
| 35 | 4138938 | Уплотнительное кольцо | 4 |
| 36 | 4044420 | Защитный кожух | 2 |
| 38 | 4189602 | Адаптер | 4 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 4199247 | Адаптер | 4 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4138938 | Уплотнительное кольцо | 8 |
| 41 | 4216480 замена: 4227052 | Шланг | 1 |
| 41 | 4227052 | Шланг | 1 |
| 42 | 4216483 замена: 4227054 | Шланг | 1 |
| 42 | 4227054 | Шланг | 1 |
| 43 | 4044420 | Защитный кожух | 8 |
| 44 | 4216481 замена: 4227055 | Шланг | 1 |
| 44 | 4227055 | Шланг | 1 |
| 45 | 4216482 замена: 4227053 | Шланг | 1 |
| 45 | 4227053 | Шланг | 1 |
| 50 | 4044420 | Защитный кожух | 10 |
| 53 | J950012 | Гайка | 1 |
| 54 | 4190125 | Хомут трубки | 2 |
| 55 | 4189858 | Хомут трубки | 5 |
| 56 | J901245 | Болт | 6 |
| 57 | A590912 | Пружинная шайба | 7 |
| 58 | J901260 | Болт | 1 |
| 59 | 8041074 | Опора | 1 |
| 60 | 9729643 | Опора | 1 |
| 61 | J901225 | Болт | 4 |
| 62 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
