Управление двигателем рычаг — HITACHI EX60SR

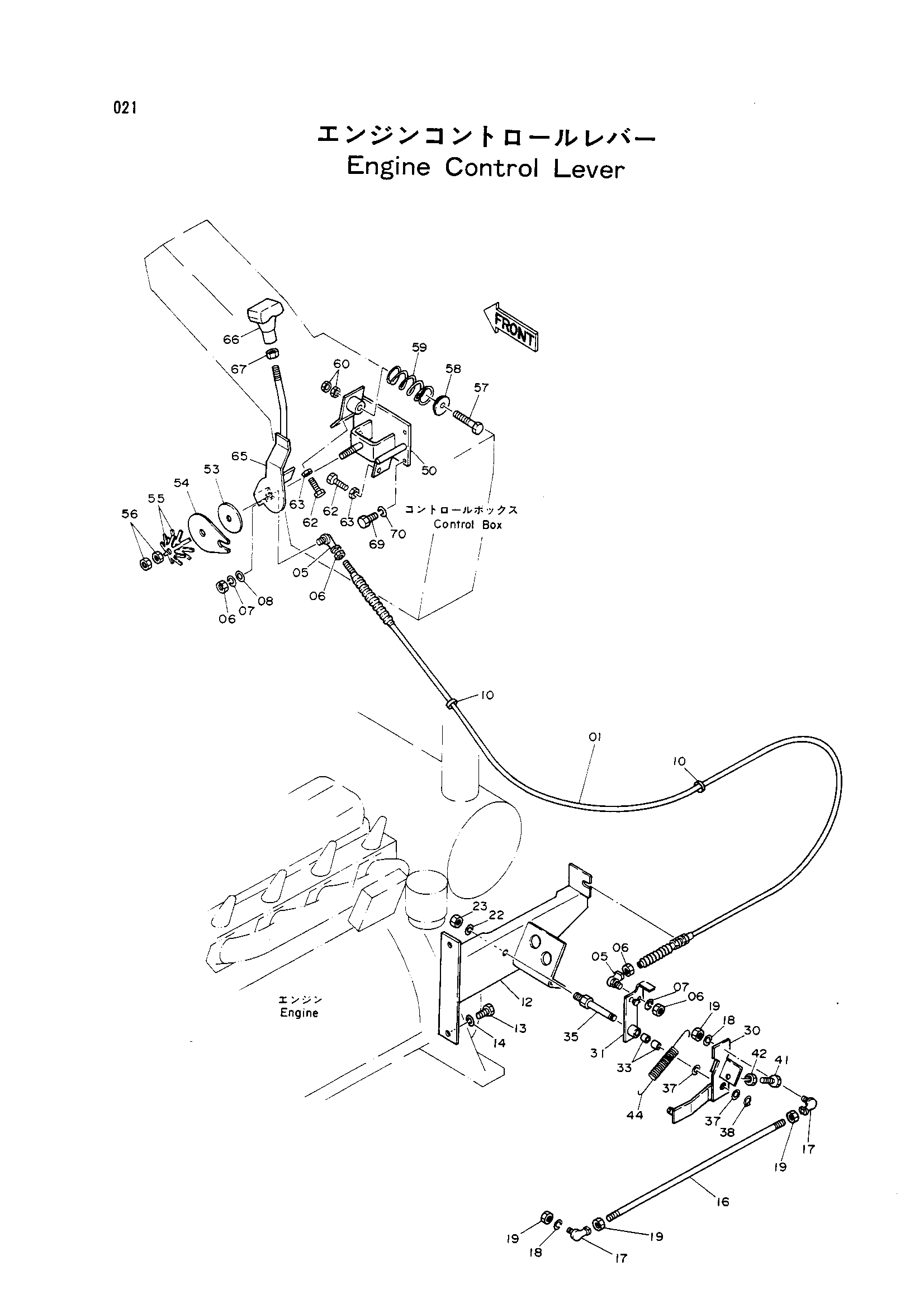

Заводская схема «Управление двигателем рычаг» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4217613 | Трос управления | 1 |
| 05 | 4056016 | Шарнир | 2 |
| 06 | M500504 | Гайка | 4 |
| 07 | A590905 | Пружинная шайба | 2 |
| 08 | A590105 | Плоская шайба | 1 |
| 10 | 4055312 | Ленточный зажим | 2 |
| 12 | 7018938 | Кронштейн | 1 |
| 13 | J901035 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 16 | 4211496 | Шток | 1 |
| 17 | 4056017 | Шарнир | 2 |
| 18 | A590906 | Пружинная шайба | 2 |
| 19 | M500605 | Гайка | 4 |
| 22 | A590914 | Пружинная шайба | 1 |
| 23 | J952014 | Гайка | 1 |
| 30 | 7018259 | Рычаг | 1 |
| 31 | 8038497 | Рычаг | 1 |
| 33 | 4173387 | Втулка | 2 |
| 35 | 4188374 | Палец | 1 |
| 37 | A590114 | Плоская шайба | 2 |
| 38 | 991337 | Стопорное кольцо | 1 |
| 41 | 4188376 | Механизм натяжения | 2 |
| 42 | 4122395 | Гайка | 2 |
| 44 | 4188375 | Пружина растяжения | 1 |
| 44 | 4216154 | Пружина растяжения | 1 |
| 50 | 7018284 | Кронштейн | 1 |
| 53 | 4203233 | Дисковый | 1 |
| 54 | 4203232 | Пластина | 1 |
| 55 | 4502974 | Пружина флусх | 2 |
| 56 | J950016 | Гайка | 2 |
| 57 | M211000 | Болт | 1 |
| 58 | 9727811 | Держатель пружина | 1 |
| 59 | 4189183 | Пружина | 1 |
| 60 | J950010 | Гайка | 2 |
| 62 | M261040 | Болт | 2 |
| 63 | J950010 | Гайка | 2 |
| 65 | 8039701 | Рычаг | 1 |
| 66 | 3036292 | Рукоятка | 1 |
| 67 | 4201107 | Гайка | 1 |
| 69 | J900816 | Болт | 3 |
| 70 | A590908 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
