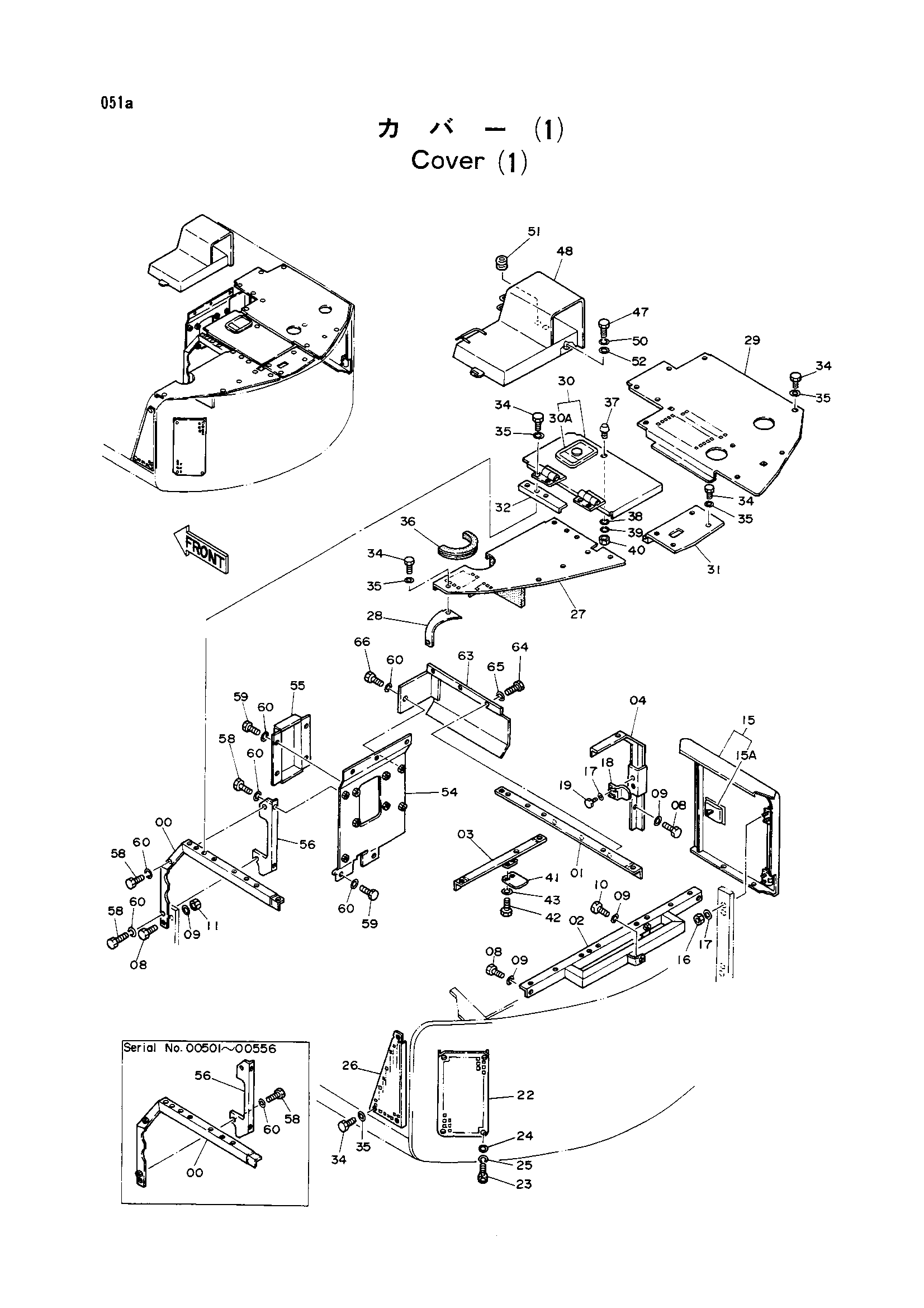

Крышка (1) — HITACHI EX60SR

Заводская схема «Крышка (1)» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8041100	Опора	1
01	9729658	Опора	1
02	8041099	Опора	1
03	9729657	Опора	1
04	8037584	Опора	1
08	J901225	Болт	10
09	A590112	Плоская шайба	11
10	J901218	Болт	1
11	J950012	Гайка	1
15	7019314	Дверь	1
15A	7017924	Дверь блокировка	1
16	J950012	Гайка	4
17	A590112	Плоская шайба	6
18	4188492	Ограничитель	1
19	J901225	Болт	2
22	8041095	Крышка	1
23	M341025	Болт с внутренним шестигранником	4
24	A590110	Плоская шайба	4
25	A590910	Пружинная шайба	4
26	3041069	Крышка	1
27	7019313	Крышка	1
28	4217633	Крышка	1
29	7019312	Крышка	1
30	6009097	Крышка двигатель	1
30A	7017924	Дверь блокировка	1
31	4217220	Крышка	1
32	4217628	Крышка	1
34	J901225	Болт	28
35	A590112	Плоская шайба	28
36	4172945	Резиновая втулка	1
37	4147883	Ограничитель	1
38	A590110	Плоская шайба	1
39	A590910	Пружинная шайба	1
40	J952010	Гайка	1
41	4217630	Ограничитель	1
42	J901225	Болт	2
43	A590112	Плоская шайба	2
47	J900625	Болт	4
47	J900820	Болт	4
48	7019316	Крышка	1
50	A590906	Пружинная шайба	4
50	A590908	Пружинная шайба	4
51	445100	Резиновая втулка	1
52	A590106	Плоская шайба	4
54	8041097	Крышка	1
55	4217597	Крышка	1
56	4217629	Крышка	1
56	9730742	Крышка	1
58	J901216	Болт	3
59	J901225	Болт	10
60	449490	Шайба	14
63	8041101	Крышка	1
64	J901225	Болт	3
65	A590112	Плоская шайба	3
66	J901216	Болт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
