Гидроцилиндр рукояти <смещаемый стрела> — HITACHI EX60SR

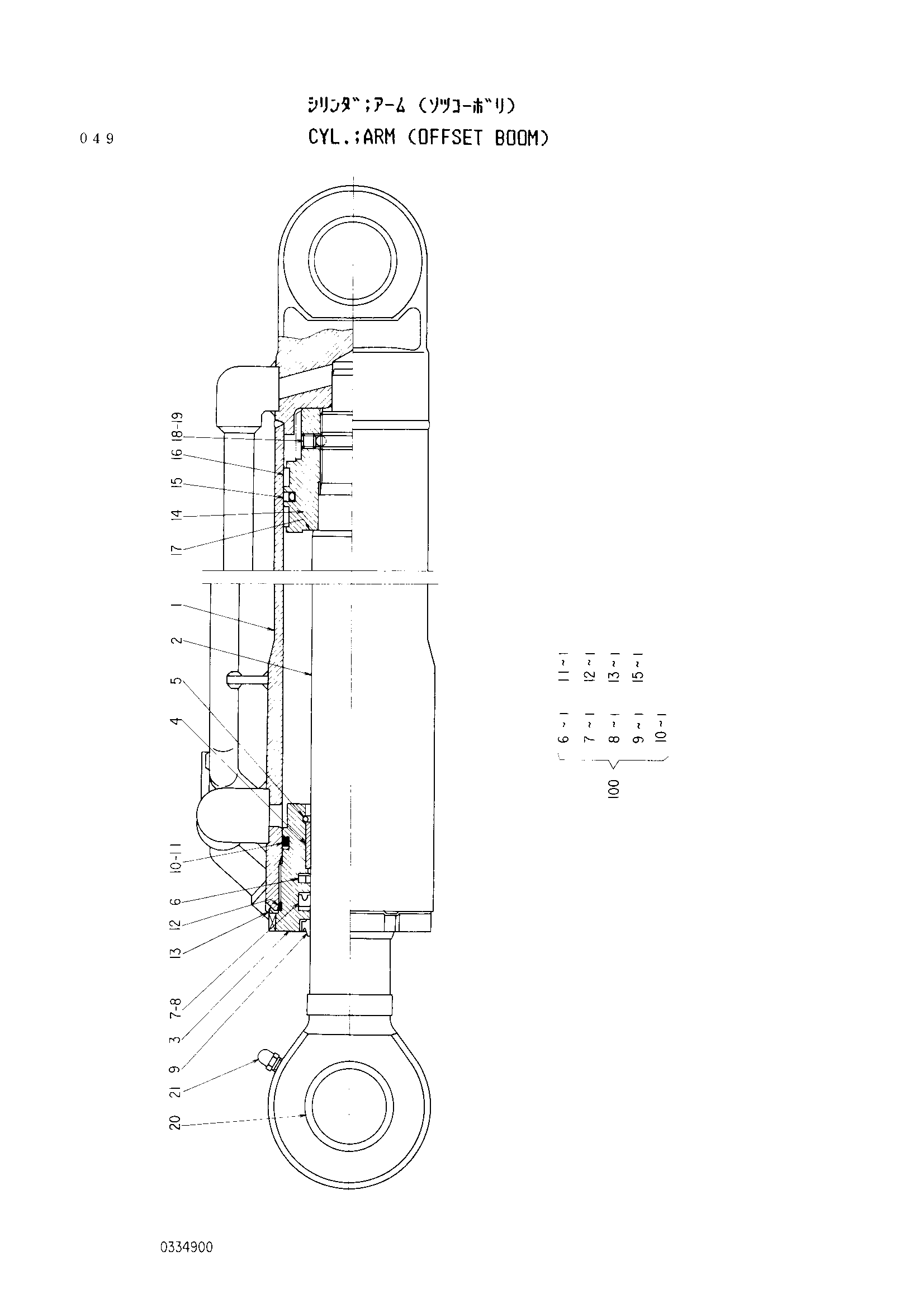

Заводская схема «Гидроцилиндр рукояти <смещаемый стрела>» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4215548 | Гидроцилиндр рукояти | 1 | |
| 1 | 0334901 | Труба гидроцилиндра | 1 |
| 2 | 0334902 | Шток поршня | 1 |
| 3 | 0331003 | Головка гидроцилиндра | 1 |
| 4 | 0331004 | Втулка | 1 |
| 5 | 0225704 | Стопорное кольцо | 1 |
| 6 | 0225714 | Кольцо | 1 |
| 7 | 0225711 | U-образная манжета | 1 |
| 8 | 0225712 | Опорное кольцо | 1 |
| 9 | 0225710 | Грязесъёмное кольцо | 1 |
| 10 | 954488 | Уплотнительное кольцо | 1 |
| 11 | 4110216 | Опорное кольцо | 1 |
| 12 | 4043328 | Уплотнительное кольцо | 1 |
| 13 | 0178416 | Стопорная шайба | 1 |
| 14 | 0331005 | Поршень | 1 |
| 15 | 0240807 | Уплотнительное кольцо | 1 |
| 16 | 0225717 | Кольцо | 2 |
| 17 | 0326007 | Регулировочная шайба | 1 |
| 18 | 0310612 | Установочный винт | 1 |
| 19 | 0111818 | Стальной шарик | 1 |
| 20 | 0225708 | Втулка пальца | 2 |
| 21 | 0225709 | Штуцер | 1 |
| 100 | 4217003 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
