Гидромотор — HITACHI EX60SR

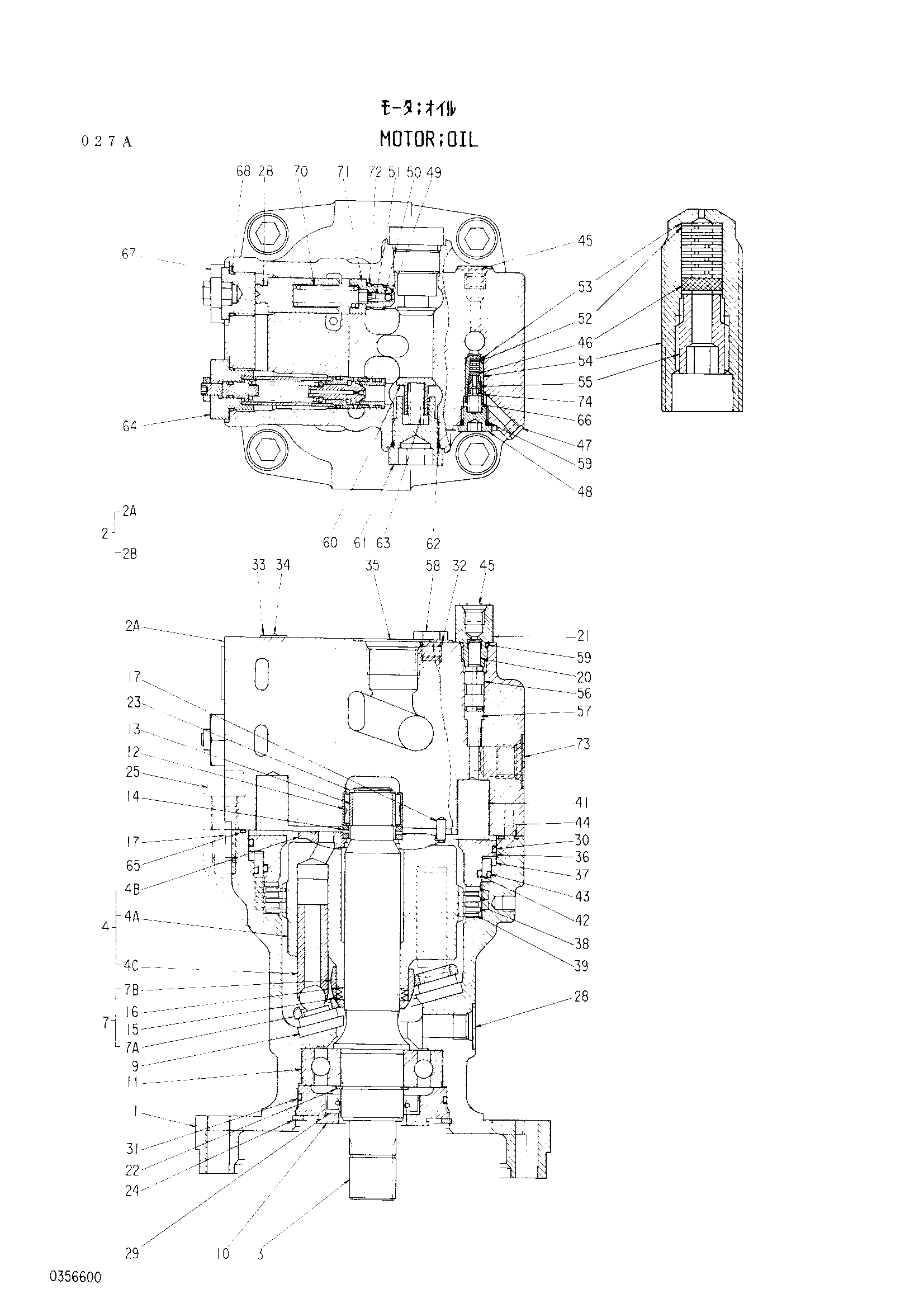

Заводская схема «Гидромотор» для HITACHI EX60SR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4224977	Гидромотор	1
1	0356601	Корпус	1
2	0356602	Крышка в сборе	1
3	0329603	Вал	1
4	0329604	Блок гидроцилиндра в сборе	1
7	0329605	Пластина в сборе	1
9	0329606	Упорная пластина	1
10	0329607	Корпус	1
11	0329608	Шариковый подшипник	1
12	0329609	Игольчатый подшипник	1
13	0329610	Внутреннее кольцо подшипника	1
14	0356603	Втулка	1
15	0329612	Пружина	1
16	0329613	Сиденье поршень	1
17	0311313	Палец	3
20	0311314	Палец	1
21	0311315	Пробка	1
22	0329614	Стопорное кольцо	1
23	0329615	Стопорное кольцо	1
24	0329616	Стопорное кольцо	1
25	0311318	Болт с внутренним шестигранником	4
29	0158821	Масляное уплотнение	1
30	0329617	Уплотнительное кольцо	1
31	A811090	Уплотнительное кольцо	1
32	957366	Уплотнительное кольцо	2
36	0329618	Поршень	1
37	0329619	Втулка	1
38	0329620	Пластина фрикционный	3
39	0329621	Пластина диск	3
41	0329622	Пружина	8
42	0310015	Уплотнительное кольцо	1
43	0329623	Уплотнительное кольцо	1
44	4506320	Уплотнительное кольцо	1
46	0311326	Фильтр	1
47	0352225	Пробка	1
48	0356604	Пробка	1
49	0311327	Стальной шарик	2
50	0311328	Пружина	2
51	0311329	Направляющая пружины	2
52	0311330	Дроссель	8
53	0311331	Шайба	10
54	0356605	Корпус	1
55	0356606	Установочный винт	1
56	0356607	Клапан	1
57	0311335	Пружина	1
58	0311319	Пробка	2
59	4509180	Уплотнительное кольцо	2
60	0111711	Тарельчатый клапан	2
61	0224411	Пробка	2
62	0111715	Уплотнительное кольцо	2
63	0311337	Пружина	2
64	4216817	Предохранительный клапан	2
65	0329624	Уплотнительное кольцо	1
66	0356608	Пружина	1
67	0159710	Пробка	2
68	0111809	Уплотнительное кольцо	2
70	0311340	Пружина	2
71	0311341	Пробка	2
72	4140470	Уплотнительное кольцо	2
74	0356609	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60SR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
