Деррикк гидроцилиндр — HITACHI EX60LCT-3

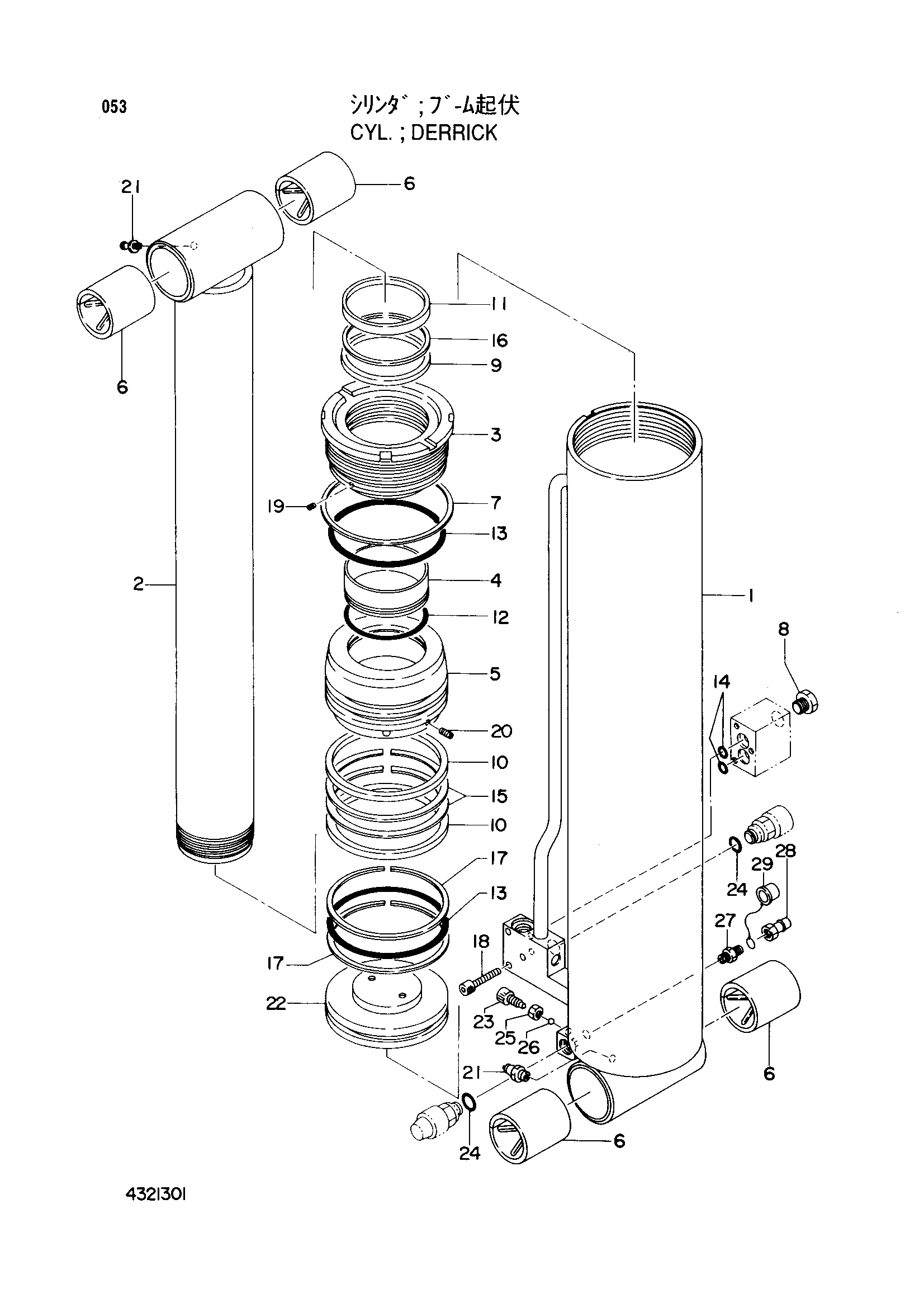

Заводская схема «Деррикк гидроцилиндр» для HITACHI EX60LCT-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4321301 | Гидроцилиндр. деррикк | 1 | |
| 1 | 4321456 | Труба гидроцилиндра | 1 |
| 2 | 4321457 | Шток поршня | 1 |
| 3 | 4321458 | Головка гидроцилиндра | 1 |
| 4 | 4321459 | Втулка | 1 |
| 5 | 4321460 | Поршень | 1 |
| 6 | 4321332 | Втулка | 4 |
| 7 | 4321462 | Стопорная пластина | 1 |
| 8 | 4321463 | Пробка | 1 |
| 9 | 4321464 | Манжета | 1 |
| 10 | 4321465 | Манжета | 2 |
| 11 | 4321466 | Пылезащитное уплотнение | 1 |
| 12 | 4321467 | Уплотнительное кольцо | 1 |
| 13 | 4321468 | Уплотнительное кольцо | 2 |
| 14 | 4321469 | Уплотнительное кольцо | 2 |
| 15 | 4321470 | Опорное кольцо | 2 |
| 16 | 4321471 | Опорное кольцо | 1 |
| 17 | 4321472 | Опорное кольцо | 2 |
| 18 | 4321473 | Болт | 3 |
| 19 | 4321474 | Винт | 2 |
| 20 | 4321475 | Винт | 1 |
| 21 | 4321342 | Пресс-маслёнка | 2 |
| 22 | 4321477 | Поршень | 1 |
| 23 | 4321478 | Болт | 1 |
| 24 | 4321479 | Уплотнительное кольцо | 2 |
| 25 | 4321480 | Гайка | 1 |
| 26 | 4321481 | Стальной шарик | 1 |
| 27 | 4321482 | Адаптер | 1 |
| 28 | 4321483 | Муфта | 1 |
| 29 | 4321484 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCT-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
