Передний трубопроводы <3-секция стрела> — HITACHI EX60LCT-3

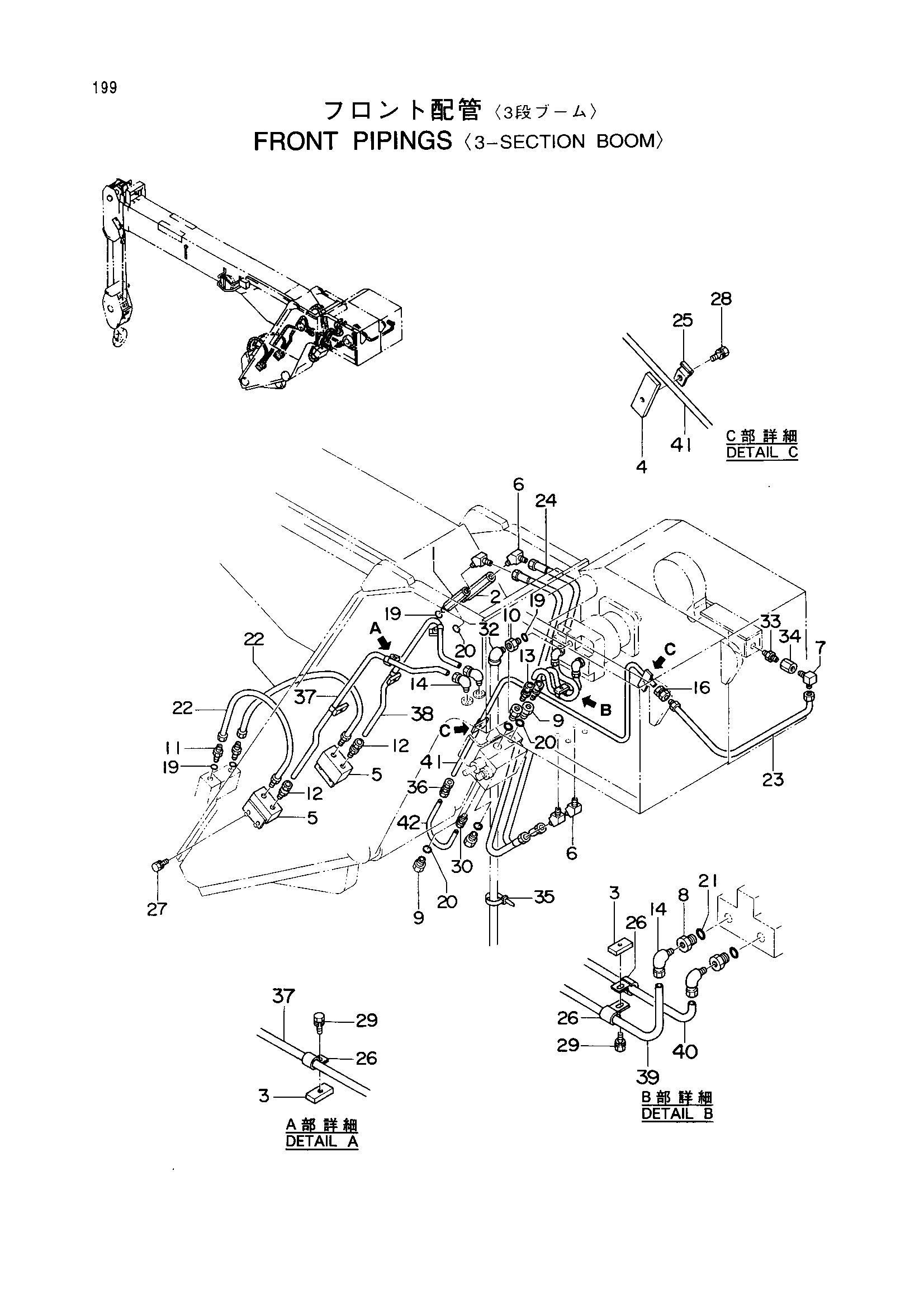

Заводская схема «Передний трубопроводы <3-секция стрела>» для HITACHI EX60LCT-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 4321623 | Соединение | 1 |
| 2 | 4321624 | Соединение | 1 |
| 3 | 4321625 | Пластина | 5 |
| 4 | 4321626 | Пластина | 2 |
| 5 | 4321627 | Блок | 2 |
| 6 | 4321628 | Угловой штуцер | 4 |
| 7 | 4321629 | Угловой штуцер | 1 |
| 8 | 4321630 | Переходник | 2 |
| 9 | 4321631 | Переходник | 4 |
| 10 | 4321632 | Адаптер | 1 |
| 11 | 4321633 | Адаптер | 2 |
| 12 | 4321634 | Разъём | 2 |
| 13 | 4321635 | Разъём | 2 |
| 14 | 4321636 | Угловой штуцер | 4 |
| 16 | 4321637 | Разъём | 1 |
| 19 | 4321479 | Уплотнительное кольцо | 4 |
| 20 | 4321641 | Уплотнительное кольцо | 5 |
| 21 | 4321642 | Уплотнительное кольцо | 2 |
| 22 | 4321643 | Шланг | 2 |
| 23 | 4321644 | Шланг | 1 |
| 24 | 4321645 | Шланг | 2 |
| 25 | 4321646 | Лента | 2 |
| 26 | 4321647 | Хомут | 6 |
| 27 | 4321648 | Болт с шайбой | 8 |
| 28 | 4321649 | Болт с шайбой | 2 |
| 29 | 4321650 | Болт с шайбой | 5 |
| 30 | 4321662 | Разъём | 1 |
| 32 | 4321663 | Угловой штуцер | 1 |
| 33 | 4321482 | Адаптер | 1 |
| 34 | 4321665 | Разъём | 1 |
| 35 | 4321666 | Лента | 1 |
| 36 | 4321667 | Унион | 1 |
| 37 | 4338710 | Трубка | 1 |
| 38 | 4338711 | Трубка | 1 |
| 39 | 4338712 | Трубка | 1 |
| 40 | 4338714 | Трубка | 1 |
| 41 | 4338715 | Трубка | 1 |
| 42 | 4338716 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCT-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
