Кондиционер (2) — HITACHI EX60LCT-3

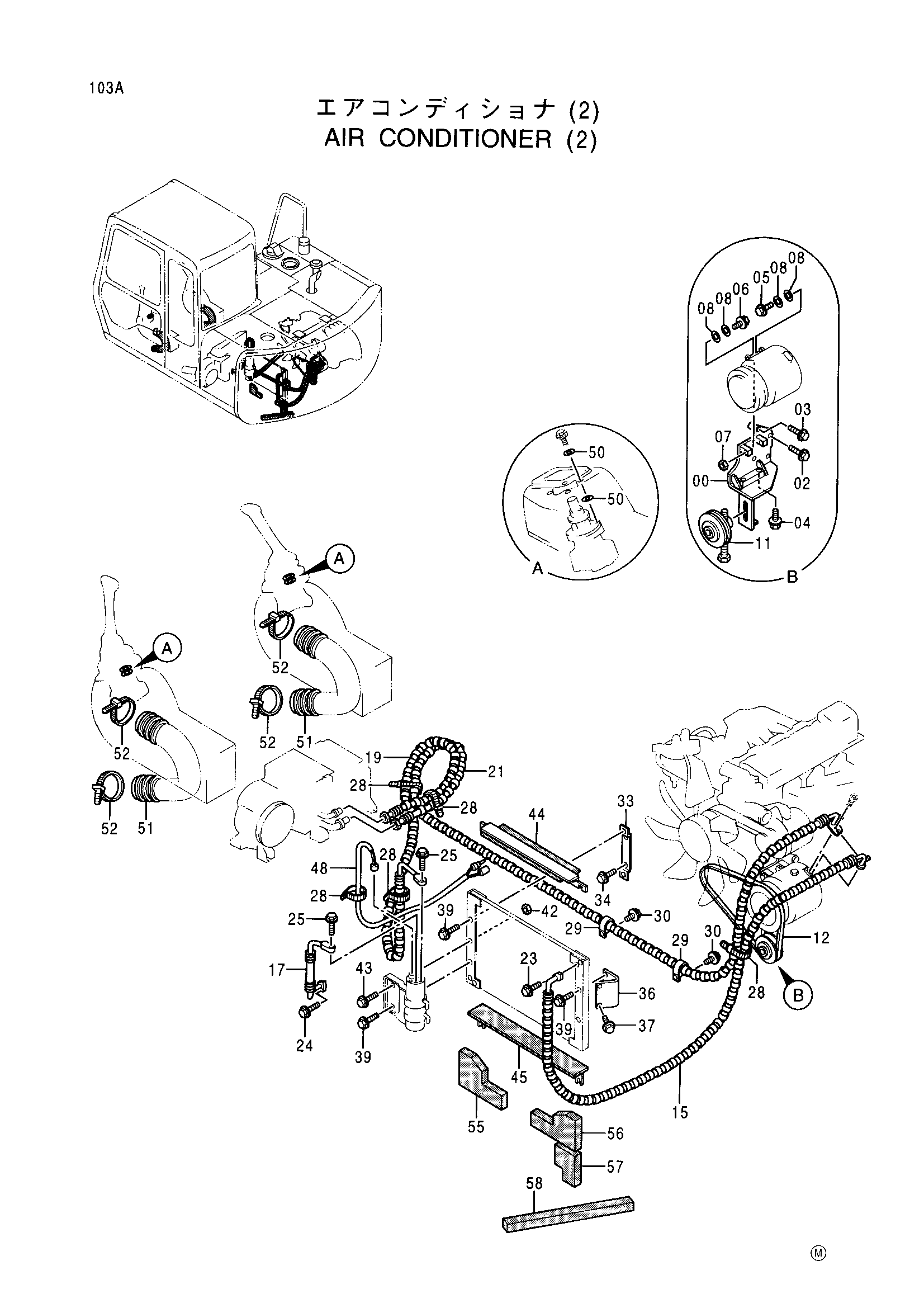

Заводская схема «Кондиционер (2)» для HITACHI EX60LCT-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7028896	Кронштейн	1
02	J011050	Болт с шайбой	2
03	J011055	Болт с шайбой	2
04	J011050	Болт с шайбой	2
05	J011035	Болт с шайбой	1
06	J011045	Болт с шайбой	1
07	J950010	Гайка	1
08	4340308	Регулировочная шайба	4
11	4338596 замена: 4350041	Шкив	1
11	4350041	Шкив	1
12	4285008	Ремень V	1
15	4338322 замена: 4373574	Шланг радиатора	1
15	4338322 замена: 4373575	Шланг радиатора	1
15	4373574	Шланг радиатора	1
17	4338323	Шланг радиатора	1
19	4338327	Шланг радиатора	1
21	4338328 замена: 4373574	Шланг радиатора	1
21	4338328 замена: 4373575	Шланг радиатора	1
21	4373575	Шланг радиатора	1
23	J010835	Болт с шайбой	1
24	J010825	Болт с шайбой	1
24	J010835	Болт с шайбой	1
25	J010625	Болт с шайбой	2
28	4055312	Ленточный зажим	10
29	4190263	Зажим	2
30	J011025	Болт с шайбой	2
33	9742857	Кронштейн	1
34	J010620	Болт с шайбой	2
36	8059770	Кронштейн	1
37	J010620	Болт с шайбой	2
39	J010850	Болт с шайбой	4
42	M500807	Гайка	1
43	J020845 замена: J020850	Болт с шайбой	1
43	J020850	Болт с шайбой	1
44	8060579	Крышка	1
45	8060580	Крышка	1
48	4338931	Жгут проводов	1
50	4314232	Шайба	16
51	4314233	Шланг	2
52	4121859	Ленточный зажим	4
55	4332585	Резиновая прокладка	1
56	4332586	Резиновая прокладка	1
57	4332587	Резиновая прокладка	1
58	4332650	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCT-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
