Основной трубопроводы (3) — HITACHI EX60LCT-3

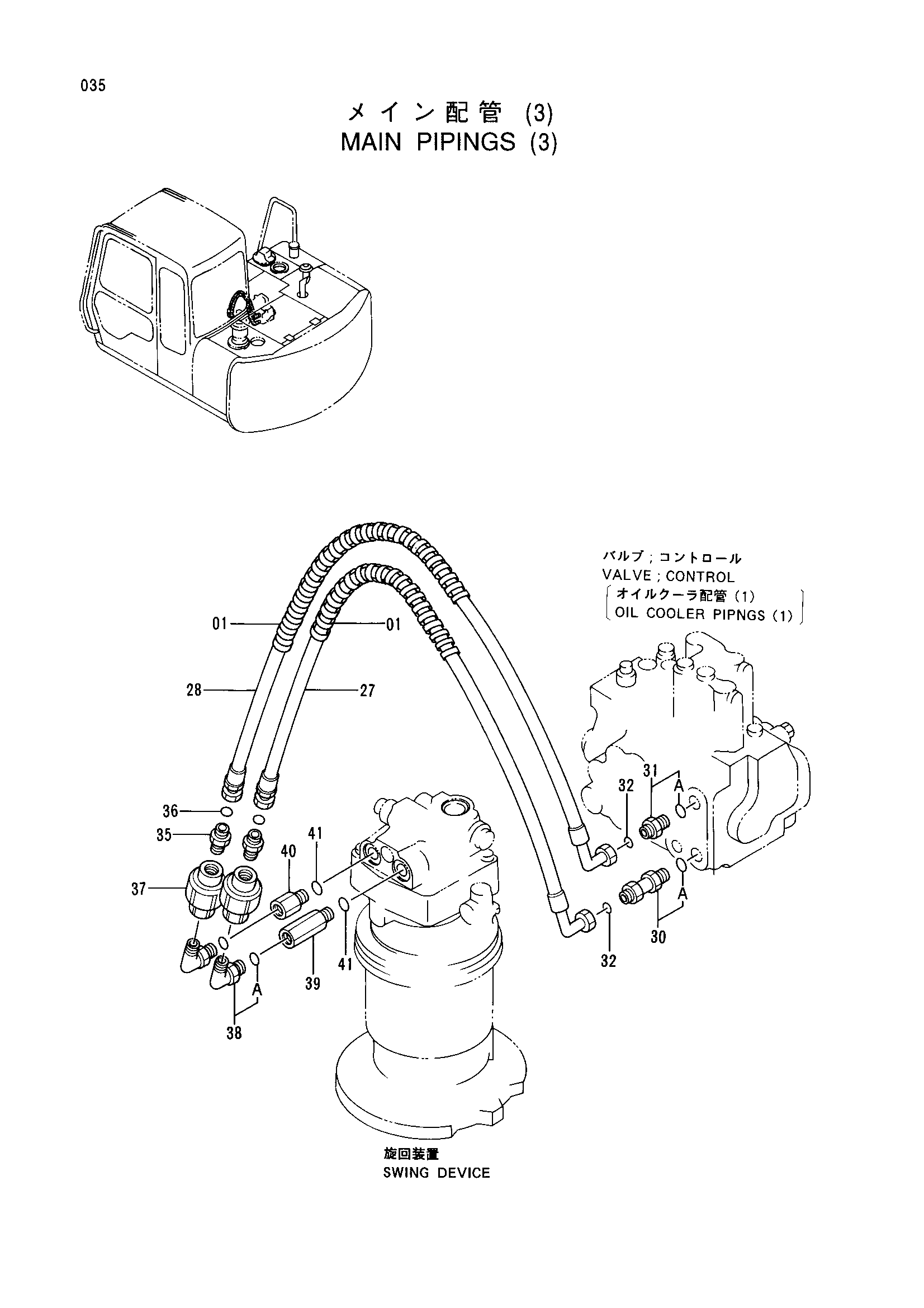

Заводская схема «Основной трубопроводы (3)» для HITACHI EX60LCT-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4044420 | Защитный кожух | 4 |
| 27 | 4306893 | Шланг | 1 |
| 28 | 4306894 | Шланг | 1 |
| 30 | 4199247 | Адаптер | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4189602 | Адаптер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4138938 | Уплотнительное кольцо | 2 |
| 35 | 4274507 | Адаптер | 2 |
| 36 | 4138938 | Уплотнительное кольцо | 2 |
| 37 | 4221984 | Клапан замедленного возврата | 2 |
| 38 | 4174587 | Угловой штуцер | 2 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 4305557 | Адаптер | 1 |
| 40 | 4305842 | Адаптер | 1 |
| 41 | 4506418 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCT-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
