Основной трубопроводы (2) — HITACHI EX60LCT-3

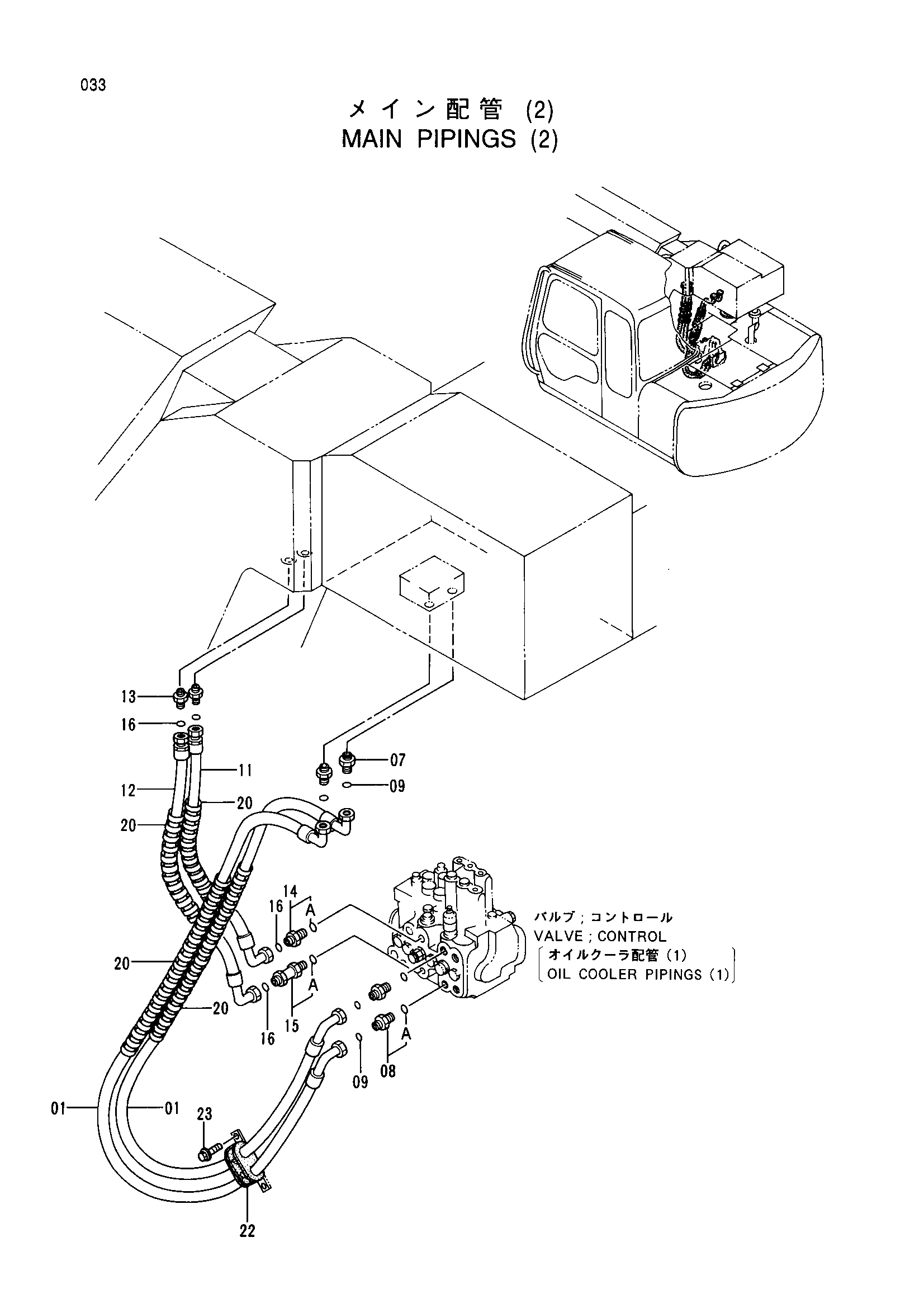

Заводская схема «Основной трубопроводы (2)» для HITACHI EX60LCT-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4317871 | Шланг | 2 |
| 07 | 4274507 | Адаптер | 2 |
| 08 | 4189602 | Адаптер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 4 |
| 11 | 4275034 | Шланг | 1 |
| 12 | 4302999 | Шланг | 1 |
| 13 | 4274507 | Адаптер | 2 |
| 14 | 4189602 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4199247 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4138938 | Уплотнительное кольцо | 4 |
| 20 | 4044420 | Защитный кожух | 8 |
| 22 | 3038206 | Втулка | 1 |
| 23 | J021225 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCT-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
