Колумн <3-секция стрела> — HITACHI EX60LCT-3

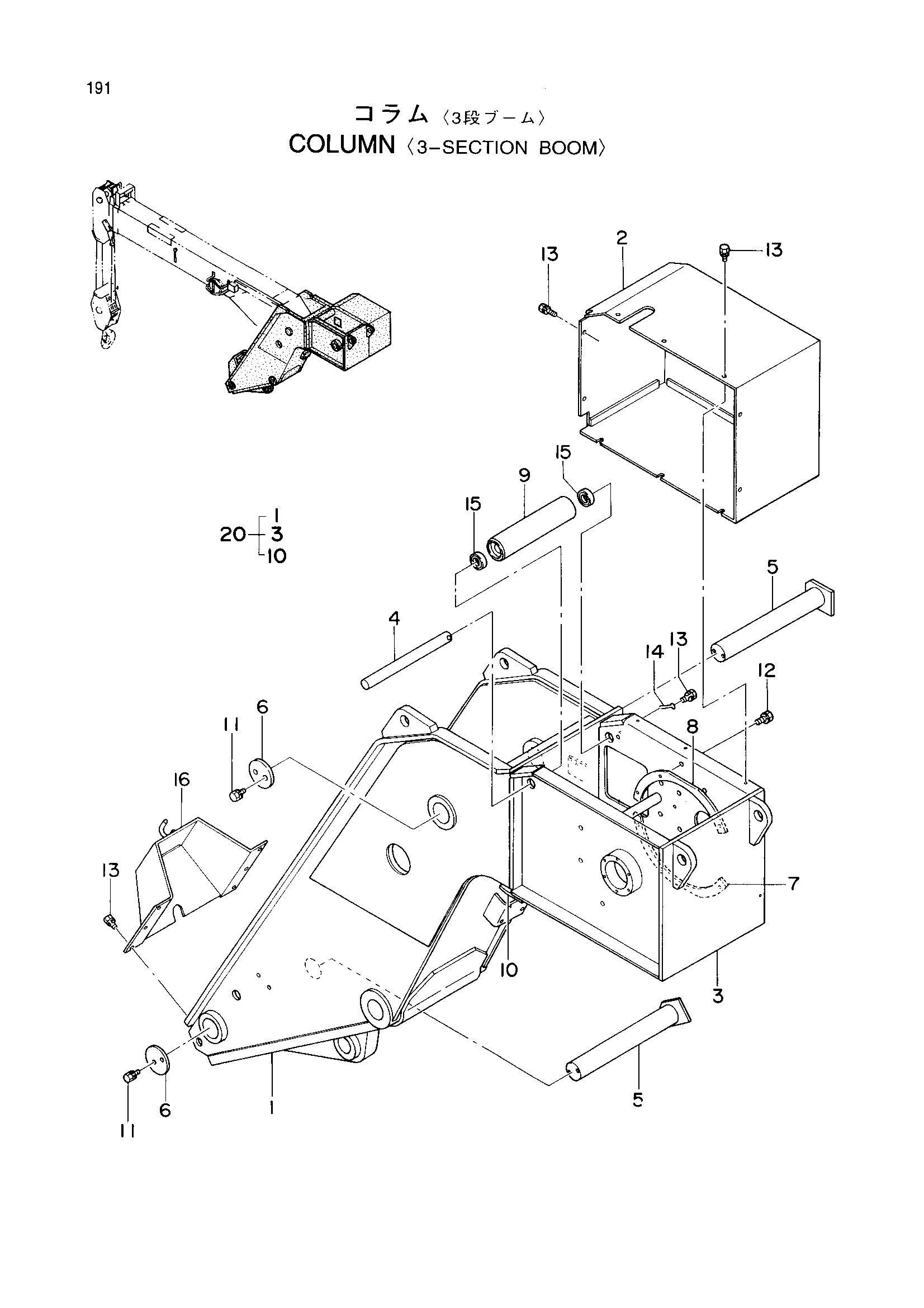

Заводская схема «Колумн <3-секция стрела>» для HITACHI EX60LCT-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4321299 | Колумн | 1 | |
| 1 | 4321363 | Колумн | 1 |
| 2 | 4321364 | Крышка | 1 |
| 3 | 4321365 | Кронштейн | 1 |
| 4 | 4321366 | Палец | 1 |
| 5 | 4321367 | Палец | 2 |
| 6 | 4321368 | Пластина концевой | 2 |
| 7 | 4321369 | Крышка | 2 |
| 8 | 4321370 | Крышка | 2 |
| 9 | 4321371 | Ролик | 1 |
| 10 | 4321372 | Пластина | 1 |
| 11 | 4321346 | Болт с шайбой | 4 |
| 12 | 4321345 | Болт с шайбой | 12 |
| 13 | 4321375 | Болт с шайбой | 17 |
| 14 | 4321376 | Шплинт | 1 |
| 15 | 4321377 | Подшипник | 2 |
| 16 | 4321378 | Крышка | 1 |
| 20 | 4321379 | Колумн в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCT-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
