Управление деталь — HITACHI EX60LCT-3

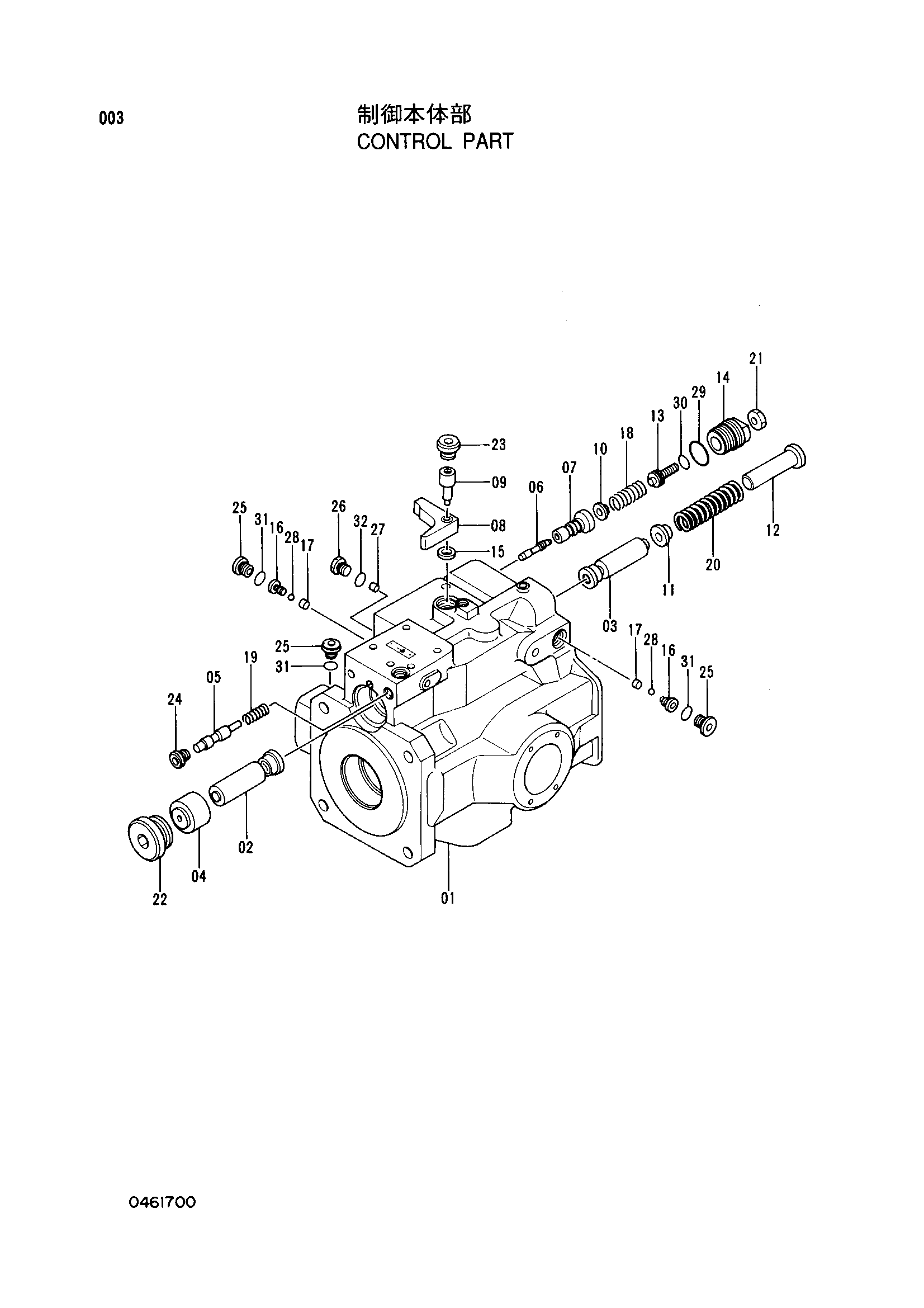

Заводская схема «Управление деталь» для HITACHI EX60LCT-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4308266 | Управление | 1 | |
| 01 | 0461701 | Корпус | 1 |
| 02 | 0461702 | Поршень | 1 |
| 03 | 0461703 | Поршень | 1 |
| 04 | 0461704 | Поршень | 1 |
| 05 | 0461705 | Золотник | 1 |
| 08 | 0461706 | Рукоять | 1 |
| 09 | 0461707 | Вал | 1 |
| 10 | 0385803 | Вал пружина | 1 |
| 11 | 0385804 | Вал пружина | 1 |
| 12 | 0385805 | Вал пружина | 1 |
| 13 | 0385806 | Винт | 1 |
| 14 | 0461708 | Направляющая | 1 |
| 15 | 0383606 | Регулировочная шайба | 1 |
| 16 | 0215209 | Пробка | 2 |
| 17 | 0215210 | Направляющая | 2 |
| 18 | 0461710 | Пружина | 1 |
| 19 | 0385809 | Пружина | 1 |
| 20 | 0385810 | Пружина | 1 |
| 21 | 0242109 | Гайка | 1 |
| 22 | 0263701 | Пробка | 1 |
| 23 | 0230126 | Пробка | 1 |
| 24 | 0214908 | Пробка | 1 |
| 25 | 0215221 | Пробка | 3 |
| 26 | 0215220 | Пробка | 1 |
| 27 | 0461709 | Дроссель | 1 |
| 28 | 0215223 | Стальной шарик | 2 |
| 29 | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 0383606 | Уплотнительное кольцо | 1 |
| 31 | 0215209 | Уплотнительное кольцо | 3 |
| 32 | 0215210 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCT-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
