Пилотный трубопроводы (2-2) — HITACHI EX60LCT-3

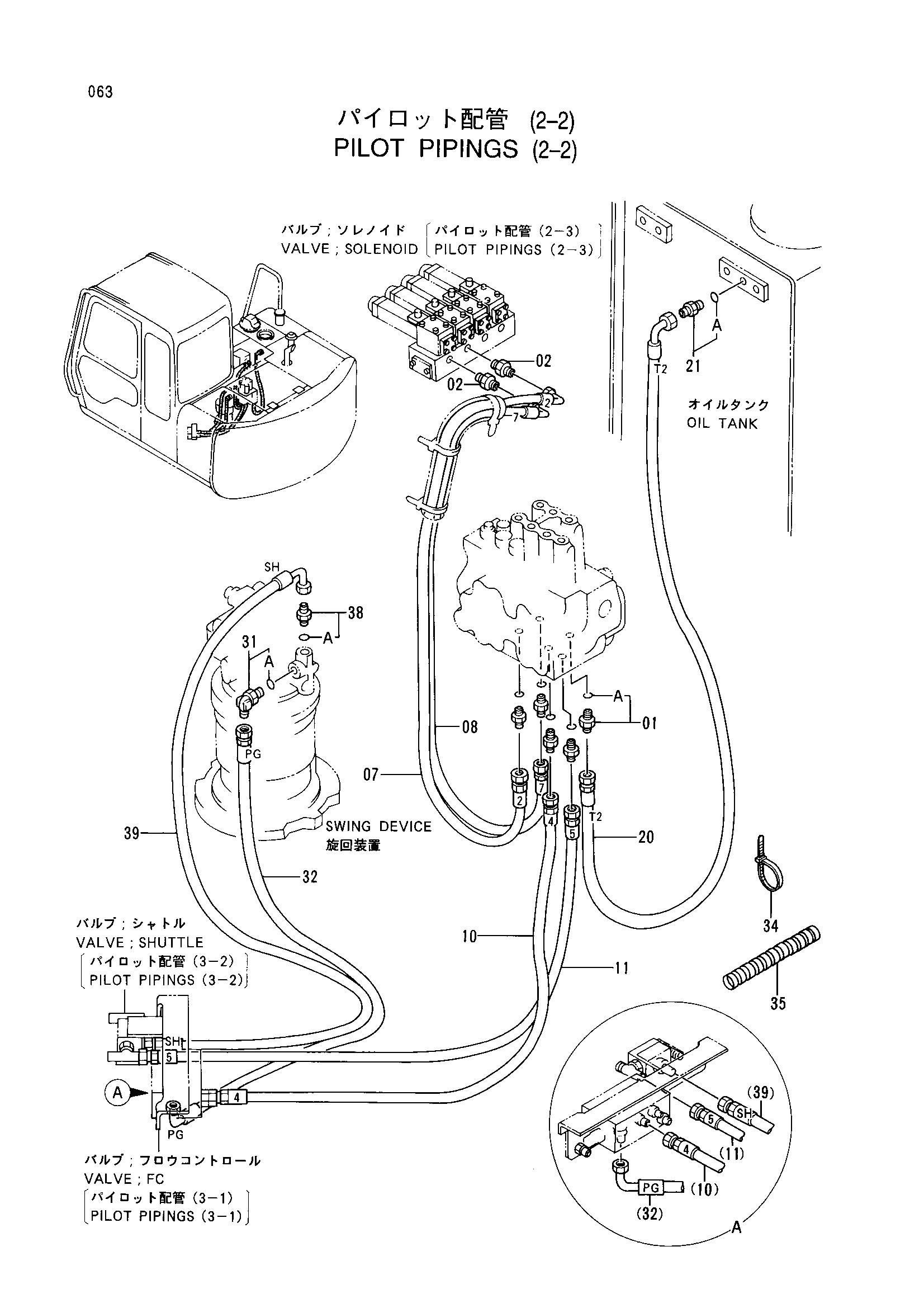

Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX60LCT-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 5 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4215648 | Адаптер | 2 |
| 07 | 4260474 | Нейлоновый шланг (2) | 1 |
| 08 | 4317868 | Нейлоновый шланг (7) | 1 |
| 10 | 4294602 | Нейлоновый шланг (4) | 1 |
| 11 | 4294603 | Нейлоновый шланг (5) | 1 |
| 20 | 4317869 | Нейлоновый шланг (T2) | 1 |
| 21 | 4200466 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4154670 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4294605 | Нейлоновый шланг (PG) | 1 |
| 34 | 4055312 | Ленточный зажим | 5 |
| 35 | 4133527 | Защитный кожух | 7 |
| 38 | 4200465 | Адаптер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4277617 | Нейлоновый шланг (SH) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCT-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
