Телескопе гидроцилиндр (3)<5-секция стрела> — HITACHI EX60LCT-3

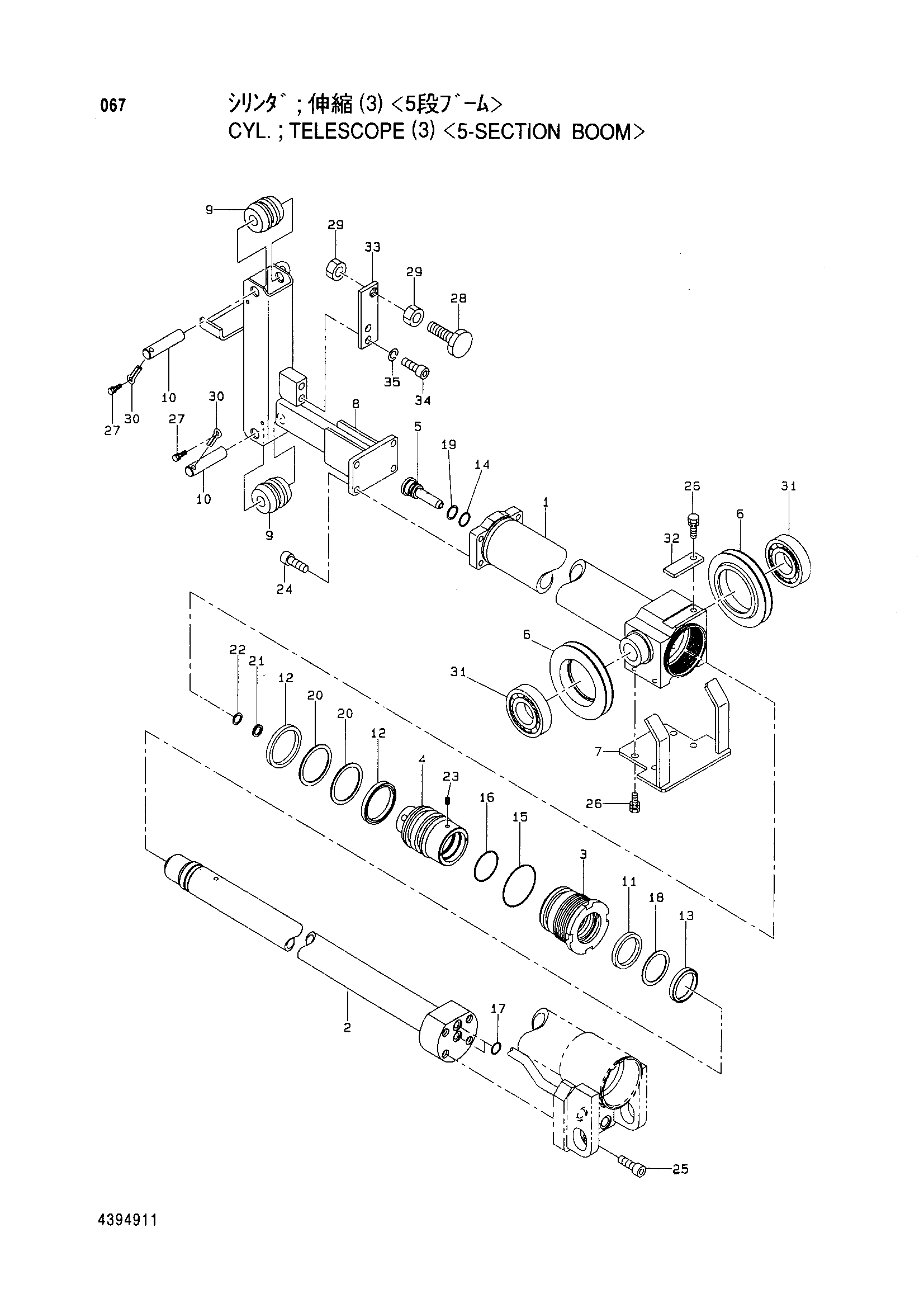

Заводская схема «Телескопе гидроцилиндр (3)<5-секция стрела>» для HITACHI EX60LCT-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4394911 | Гидроцилиндр. телескопе | 1 | |
| 1 | 4394791 | Трубка | 1 |
| 2 | 4394792 | Шток | 1 |
| 3 | 4394793 | Гланд | 1 |
| 4 | 4394794 | Поршень | 1 |
| 5 | 4394795 | Плунжер | 1 |
| 6 | 4394796 | Канатный блок | 2 |
| 7 | 4394797 | Крышка | 1 |
| 8 | 4394798 | Кронштейн | 1 |
| 9 | 4394799 | Ролик | 2 |
| 10 | 4394800 | Палец | 2 |
| 11 | 4394801 | Манжета | 1 |
| 12 | 4394802 | Манжета | 2 |
| 13 | 4394803 | Пылезащитное уплотнение | 1 |
| 14 | 4394804 | Уплотнительное кольцо | 1 |
| 15 | 4394805 | Уплотнительное кольцо | 1 |
| 16 | 4394806 | Уплотнительное кольцо | 1 |
| 17 | 4394807 | Уплотнительное кольцо | 2 |
| 18 | 4394808 | Кольцо | 1 |
| 19 | 4394809 | Кольцо | 1 |
| 20 | 4394810 | Кольцо | 2 |
| 21 | 4394811 | Уплотнение | 1 |
| 22 | 4394812 | Стопорное кольцо | 1 |
| 23 | 4394813 | Болт с внутренним шестигранником | 1 |
| 24 | 4394814 | Болт с внутренним шестигранником | 4 |
| 25 | 4394815 | Болт с внутренним шестигранником | 4 |
| 26 | 4394816 | Болт с шайбой | 5 |
| 27 | 4394817 | Болт с шайбой | 2 |
| 28 | 4394818 | Болт | 1 |
| 29 | 4394819 | Гайка | 2 |
| 30 | 4394820 | Палец | 2 |
| 31 | 4394821 | Подшипник | 2 |
| 32 | 4394822 | Пластина | 1 |
| 33 | 4394823 | Пластина | 1 |
| 34 | 4394824 | Болт с внутренним шестигранником | 2 |
| 35 | 4394825 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCT-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
