Стрела <5-секция стрела> — HITACHI EX60LCT-3

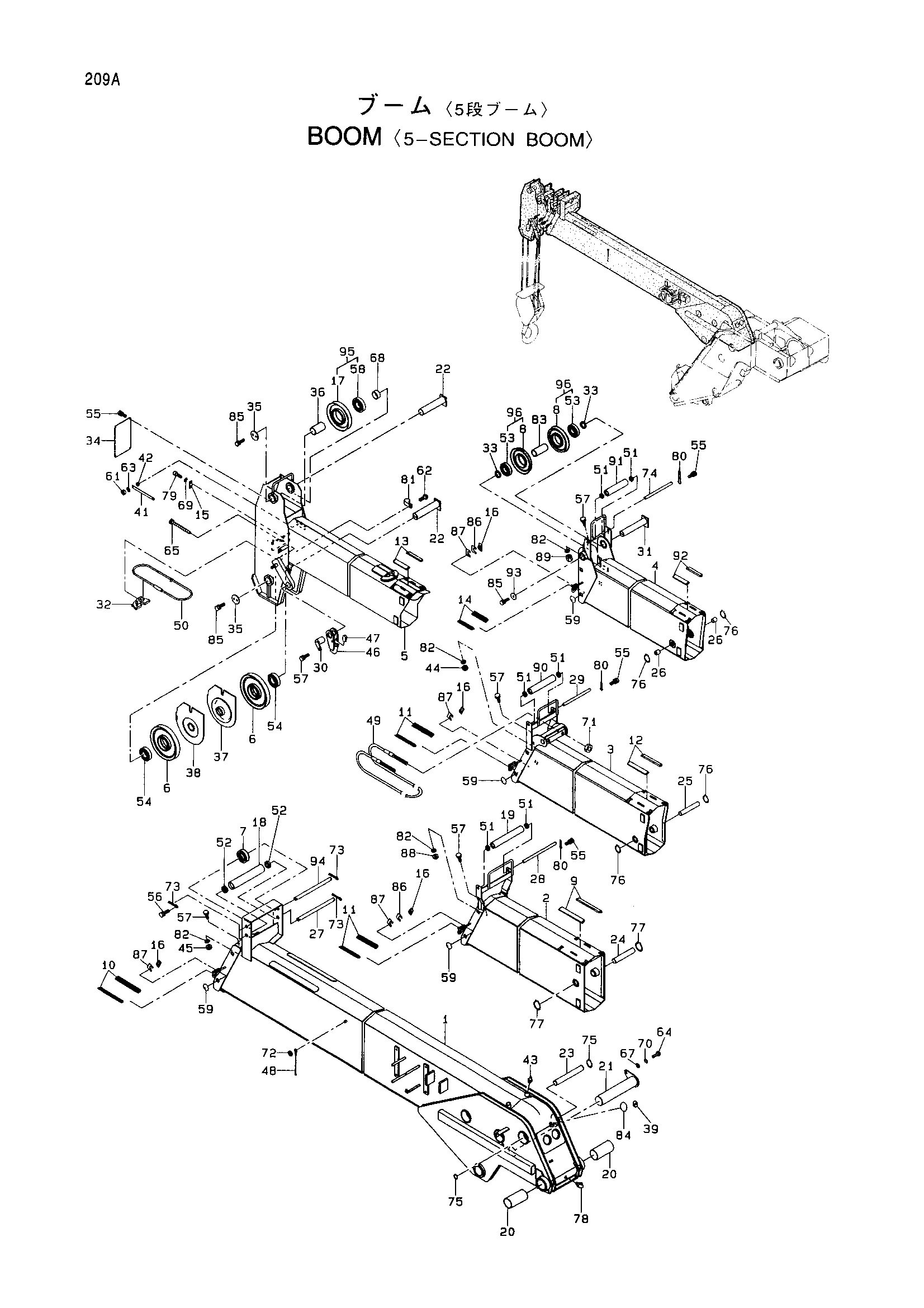

Заводская схема «Стрела <5-секция стрела>» для HITACHI EX60LCT-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	4394595	Стрела	1
2	4394596	Стрела	1
3	4394597	Стрела	1
4	4394598	Стрела	1
5	4394599	Стрела	1
6	4321310	Канатный блок	2
7	4394600	Канатный блок	1
8	4394601	Канатный блок	2
9	4394602	Пластина	2
10	4394603	Пластина	2
11	4394604	Пластина	4
12	4394605	Пластина	2
13	4394606	Пластина	2
14	4394607	Пластина	2
15	4394608	Пластина	1
16	4394609	Пластина	16
17	4394610	Канатный блок	1
18	4394611	Ролик	1
19	4394612	Ролик	1
20	4321332	Втулка	2
21	4394613	Палец	1
22	4394614	Палец	2
23	4394615	Палец	1
24	4394616	Палец	1
25	4394617	Палец	1
26	4394618	Палец	2
27	4394619	Палец	1
28	4394620	Палец	1
29	4394621	Палец	1
30	4321324	Палец	1
31	4394622	Палец	1
32	4394623	Канатный блок	1
33	4394624	Втулка	2
34	4394625	Крышка	1
35	4321326	Пластина	2
36	4394626	Втулка	1
37	4394627	Пластина	1
38	4394628	Пластина	1
39	4394629	Колпачок	1
41	4394630	Пластина	1
42	4394631	Втулка	1
43	4394632	Пресс-маслёнка	2
44	4394633	Направляющая	2
45	4394634	Направляющая	2
46	4394635	Разъём	1
47	4394636	Ведге	1
48	4394637	Индикатор	2
49	4394638	Канат провод	1
50	4394639	Канат провод	1
51	4394640	Подшипник	6
52	4394641	Подшипник	2
53	4394642	Подшипник	2
54	4394643	Подшипник	4
55	4394644	Болт с шайбой	7
56	4394645	Болт с шайбой	4
57	4394646	Болт с шайбой	9
58	4394647	Подшипник	1
59	4394648	Болт	16
61	4394650	Гайка	2
62	4394651	Винт	1
63	4394652	Пружинная шайба	2
64	4394653	Болт	1
65	4394654	Болт	1
67	4394656	Плоская шайба	1
68	4394657	Втулка	1
69	4394658	Пружинная шайба	2
70	4394659	Пружинная шайба	1
71	4394660	Гайка	4
72	4394661	Гайка	2
73	4394662	Палец	1
74	4394663	Палец	1
75	4394664	Стопорное кольцо	2
76	4394665	Стопорное кольцо	4
77	4394666	Стопорное кольцо	2
78	4394667	Пресс-маслёнка	1
79	4394668	Болт с внутренним шестигранником	2
80	4394669	Палец	3
81	4394670	Хомут провод	1
82	4394671	Регулировочная шайба	10
83	4394672	Втулка	1
84	4394673	Лента	1
85	4394674	Болт с шайбой	5
86	4394675	Регулировочная шайба	8
87	4394676	Регулировочная шайба	24
88	4394677	Направляющая	2
89	4394678	Направляющая	2
90	4394679	Ролик	1
91	4394680	Ролик	1
92	4394681	Пластина	2
93	4394682	Пластина	1
94	4394683	Палец	1
95	4394684	Канатный блок	1
96	4394685	Канатный блок	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCT-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
