Тормозной клапан — HITACHI EX60LCT-3

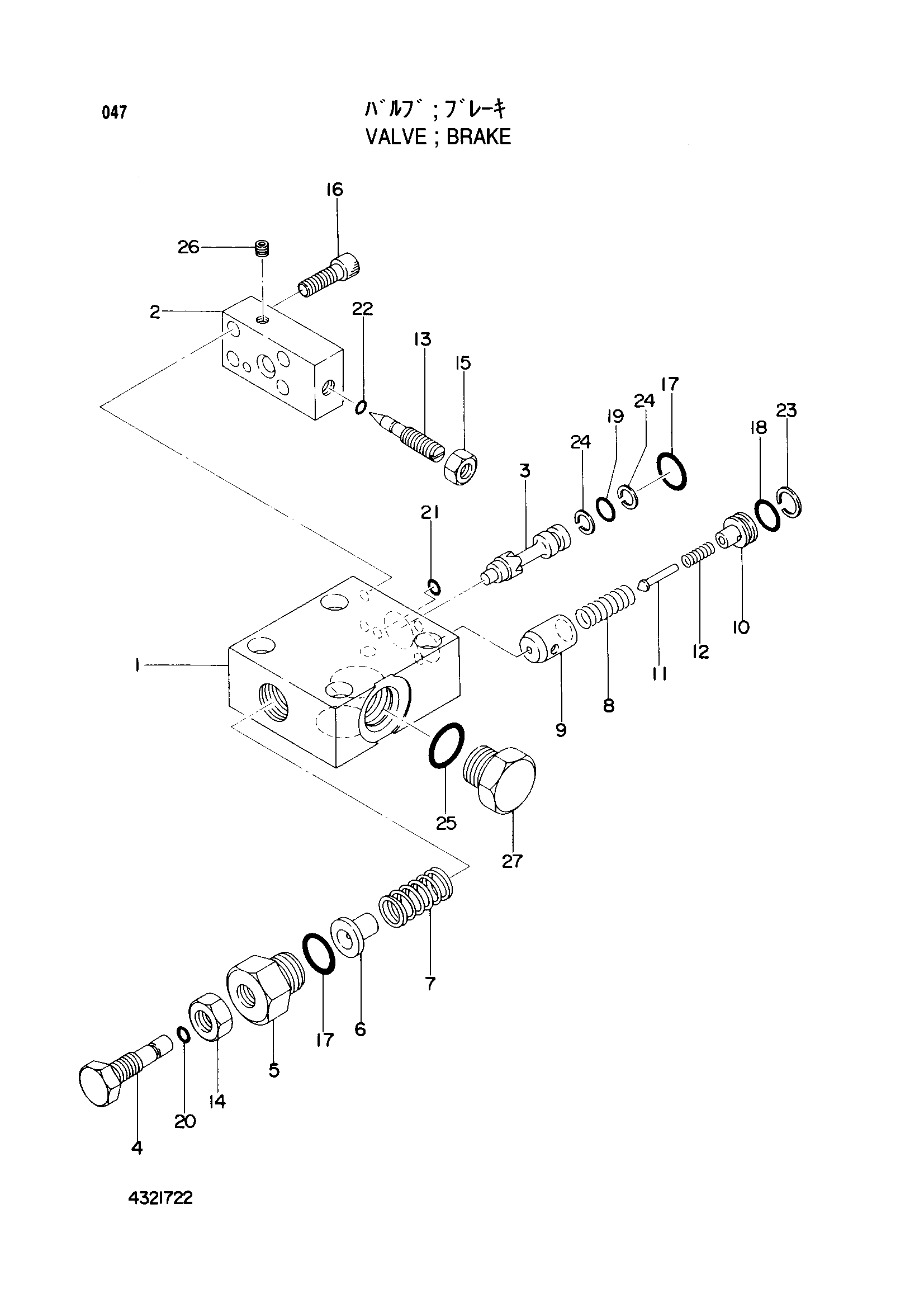

Заводская схема «Тормозной клапан» для HITACHI EX60LCT-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4321722 | Тормозной клапан | 1 | |
| 1 | 4321732 | Корпус | 1 |
| 2 | 4321733 | Корпус | 1 |
| 3 | 4321734 | Клапан | 1 |
| 4 | 4321735 | Болт регулировочный | 1 |
| 5 | 4321736 | Гайка | 1 |
| 6 | 4321737 | Седло пружины | 1 |
| 7 | 4321738 | Пружина | 1 |
| 8 | 4321739 | Пружина | 1 |
| 9 | 4321740 | Обратный клапан | 1 |
| 10 | 4321741 | Ограничитель | 1 |
| 11 | 4321742 | Тарельчатый клапан | 1 |
| 12 | 4321743 | Пружина | 1 |
| 13 | 4321744 | Клапан | 1 |
| 14 | 4321745 | Гайка | 1 |
| 15 | 4321746 | Гайка | 1 |
| 16 | 4321747 | Болт с внутренним шестигранником | 4 |
| 17 | 4321728 | Уплотнительное кольцо | 2 |
| 18 | 4321749 | Уплотнительное кольцо | 1 |
| 19 | 4321717 | Уплотнительное кольцо | 1 |
| 20 | 4321751 | Уплотнительное кольцо | 1 |
| 21 | 4321729 | Уплотнительное кольцо | 1 |
| 22 | 4321753 | Уплотнительное кольцо | 1 |
| 23 | 4321754 | Опорное кольцо | 1 |
| 24 | 4321755 | Опорное кольцо | 2 |
| 25 | 4321641 | Уплотнительное кольцо | 1 |
| 26 | 4321730 | Пробка | 1 |
| 27 | 4321758 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCT-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
