Пилотный трубопроводы (2-3) — HITACHI EX60LCT-3

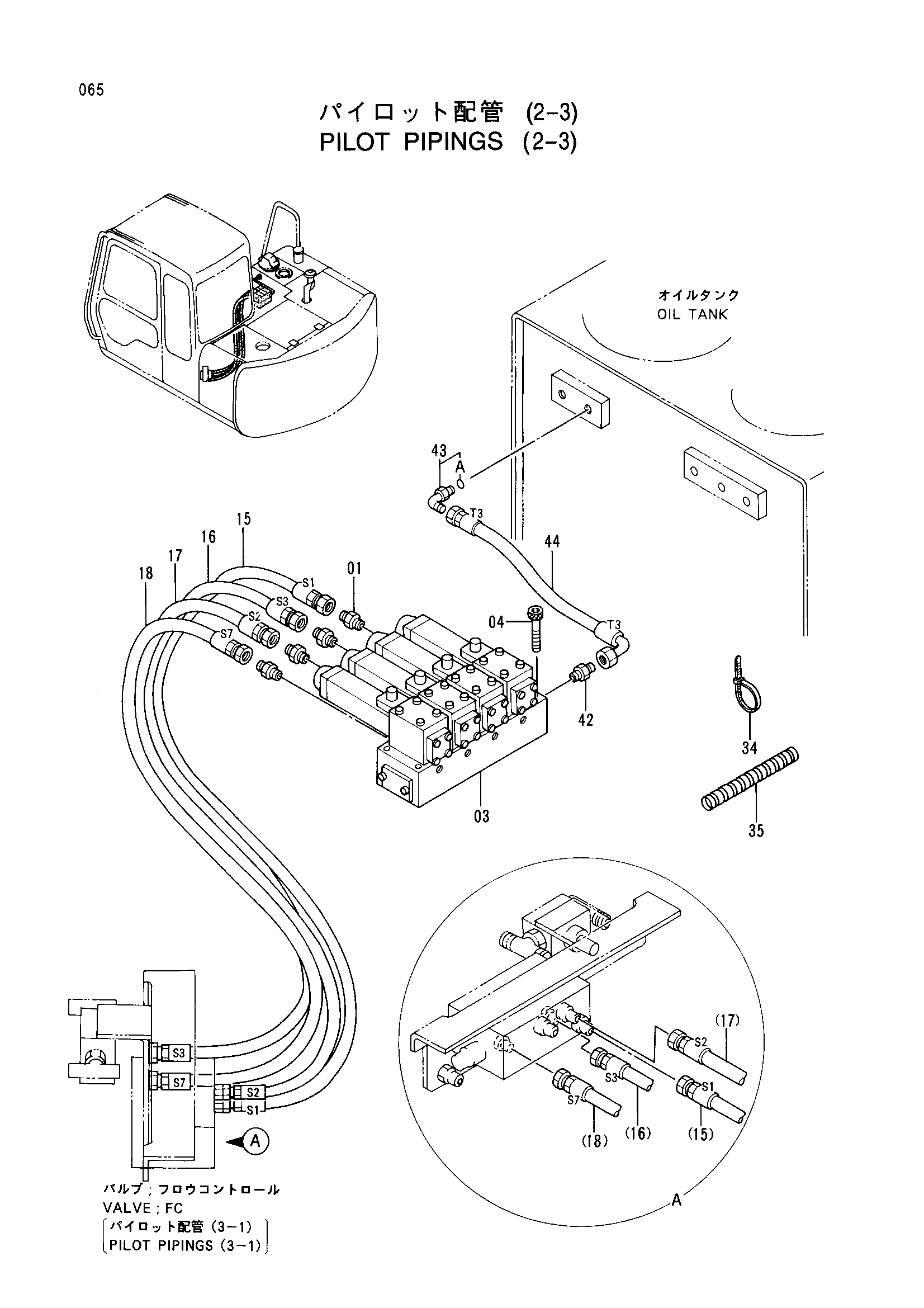

Заводская схема «Пилотный трубопроводы (2-3)» для HITACHI EX60LCT-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4215648 | Адаптер | 4 |
| 03 | 4316706 | Электромагнитный клапан | 1 |
| 04 | M340865 | Болт с внутренним шестигранником | 4 |
| 15 | 4317873 | Нейлоновый шланг (S1) | 1 |
| 16 | 4317874 | Нейлоновый шланг (S3) | 1 |
| 17 | 4317875 | Нейлоновый шланг (S2) | 1 |
| 18 | 4317876 | Нейлоновый шланг (S7) | 1 |
| 34 | 4055312 | Ленточный зажим | 5 |
| 35 | 4133527 | Защитный кожух | 8 |
| 42 | 4215650 | Адаптер | 1 |
| 43 | 4154671 | Угловой штуцер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4322487 | Шланг (T3) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCT-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
