Телескопе гидроцилиндр (1)<5-секция стрела> — HITACHI EX60LCT-3

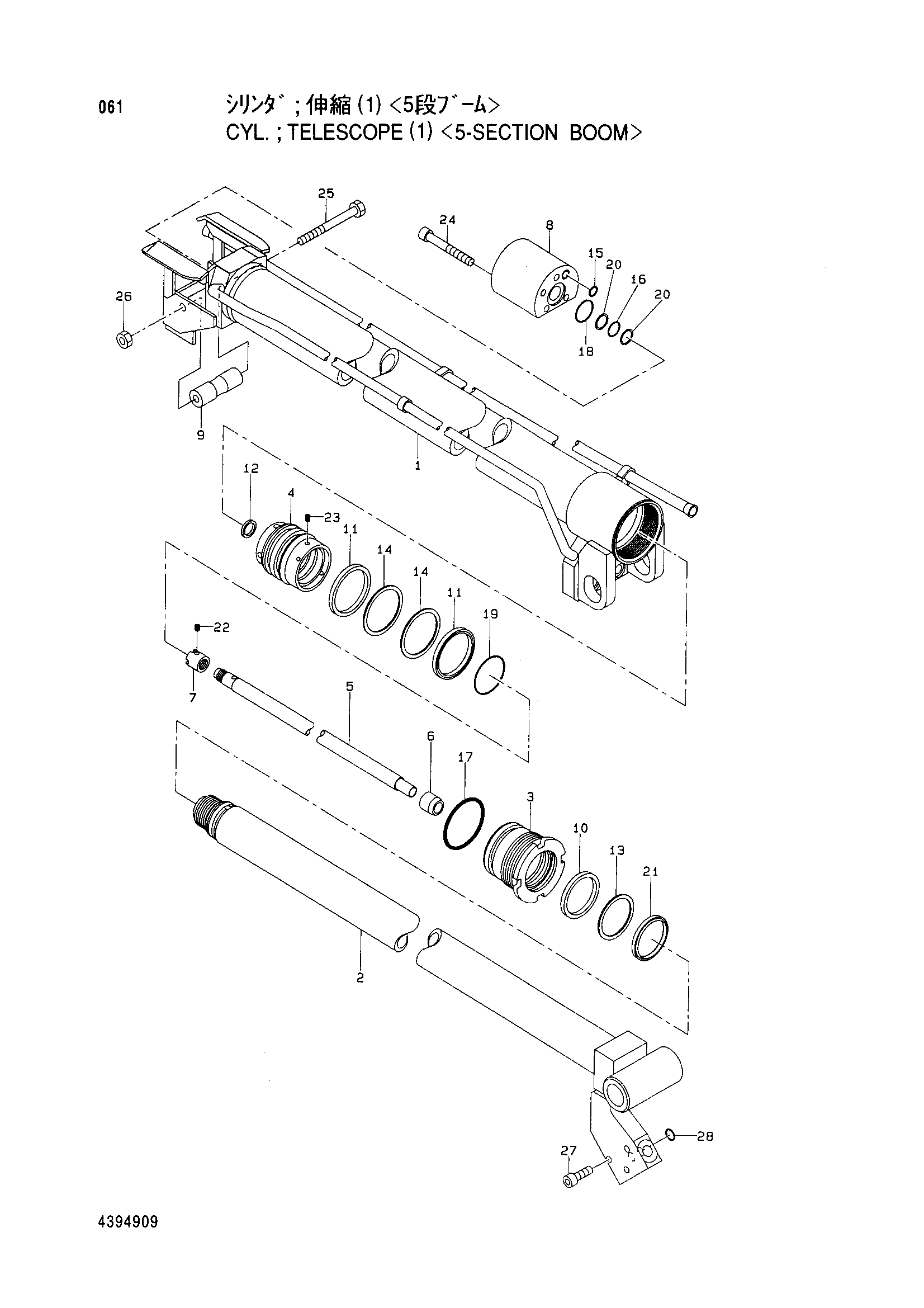

Заводская схема «Телескопе гидроцилиндр (1)<5-секция стрела>» для HITACHI EX60LCT-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4394909 | Гидроцилиндр. телескопе | 1 | |
| 1 | 4394711 | Трубка | 1 |
| 2 | 4394712 | Шток | 1 |
| 3 | 4394713 | Гланд | 1 |
| 4 | 4394714 | Поршень | 1 |
| 5 | 4394715 | Клапан | 1 |
| 6 | 4394716 | Ограничитель | 1 |
| 7 | 4394717 | Гайка | 1 |
| 8 | 4394718 | Клапан кханге | 1 |
| 9 | 4394719 | Ролик | 1 |
| 10 | 4394720 | Манжета | 1 |
| 11 | 4394721 | Манжета | 2 |
| 12 | 4394722 | Манжета | 1 |
| 13 | 4394723 | Кольцо | 1 |
| 14 | 4394724 | Кольцо | 2 |
| 15 | 4394725 | Уплотнительное кольцо | 2 |
| 16 | 4394726 | Уплотнительное кольцо | 1 |
| 17 | 4394727 | Уплотнительное кольцо | 1 |
| 18 | 4394728 | Уплотнительное кольцо | 1 |
| 19 | 4394729 | Уплотнительное кольцо | 1 |
| 20 | 4394730 | Кольцо | 2 |
| 21 | 4394731 | Пылезащитное уплотнение | 1 |
| 22 | 4394732 | Болт с внутренним шестигранником | 1 |
| 23 | 4394733 | Болт с внутренним шестигранником | 1 |
| 24 | 4394734 | Болт с внутренним шестигранником | 3 |
| 25 | 4394735 | Болт | 1 |
| 26 | 4394736 | Гайка | 1 |
| 27 | 4394737 | Болт с внутренним шестигранником | 3 |
| 28 | 4394738 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCT-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
