Дополнительный. гусёк стрелы <3-секция стрела> — HITACHI EX60LCT-3

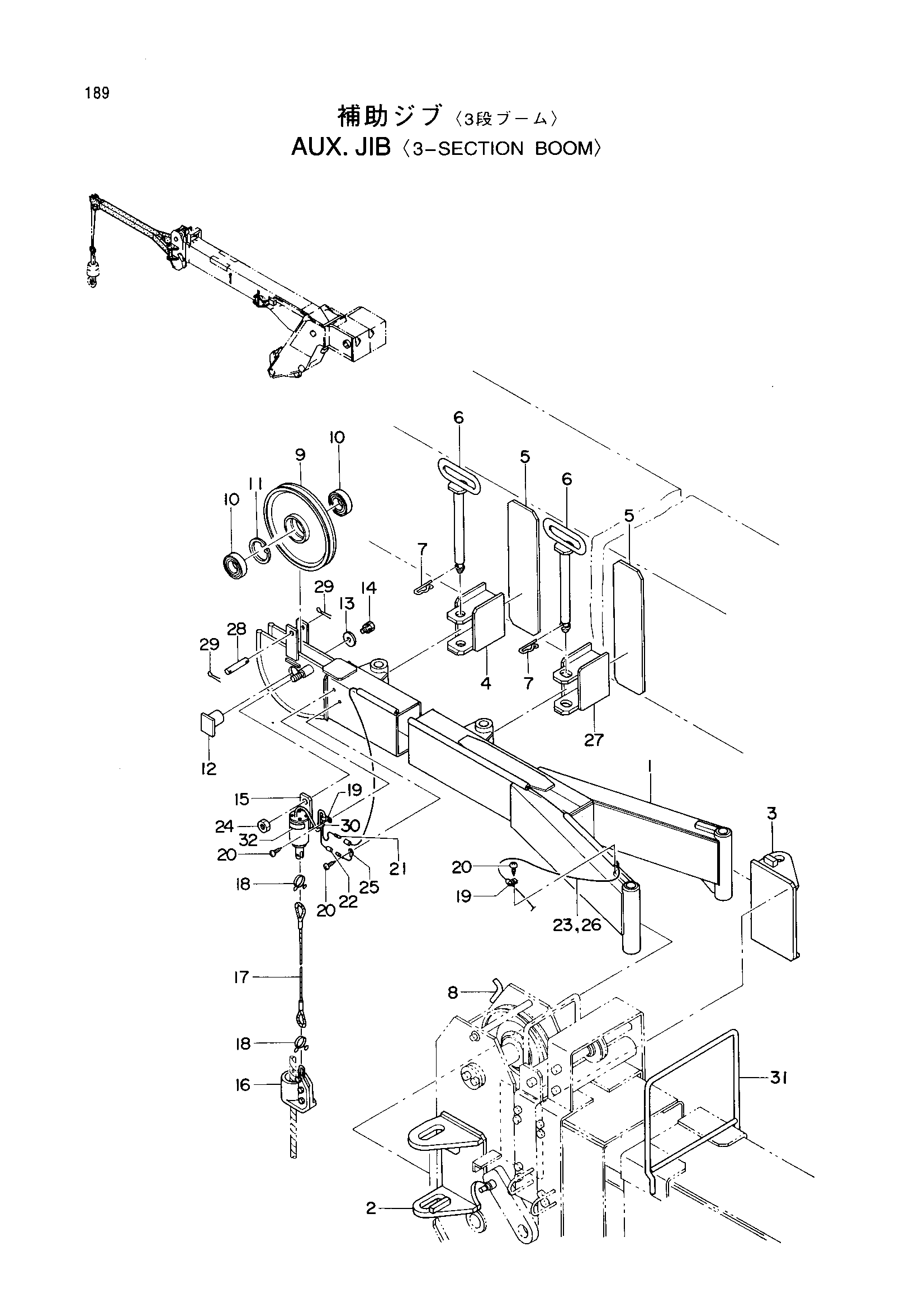

Заводская схема «Дополнительный. гусёк стрелы <3-секция стрела>» для HITACHI EX60LCT-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4321305 | Дополнительный. гусёк стрелы | 1 | |
| 1 | 4321617 | Гусёк стрелы | 1 |
| 2 | 4321618 | Кронштейн | 1 |
| 3 | 4321619 | Кронштейн | 1 |
| 4 | 4321640 | Кронштейн | 1 |
| 5 | 4321664 | Пластина | 2 |
| 6 | 4321691 | Палец | 2 |
| 7 | 4321701 | Стопорный палец | 2 |
| 8 | 4321557 | Штанга | 1 |
| 9 | 4321584 | Канатный блок | 1 |
| 10 | 4321596 | Подшипник | 2 |
| 11 | 4321989 | Стопорное кольцо | 1 |
| 12 | 4321990 | Палец | 1 |
| 13 | 4321991 | Пластина | 1 |
| 14 | 4321346 | Болт с шайбой | 1 |
| 15 | 4321687 | Датчик(над подъёмный механизм) | 1 |
| 16 | 4321698 | Груз | 1 |
| 17 | 4321995 | Провод | 1 |
| 18 | 4321700 | Зажим | 2 |
| 19 | 4321680 | Хомут провод | 2 |
| 20 | 4321692 | Винт | 3 |
| 21 | 4321678 | Разъём | 2 |
| 22 | 4321679 | Разъём | 1 |
| 23 | 4321695 | Провод | 1 |
| 24 | 4321341 | Гайка | 2 |
| 25 | 4321694 | Клемма | 1 |
| 26 | 4321683 | Трубка | 1 |
| 27 | 4322005 | Кронштейн | 1 |
| 28 | 4322006 | Палец | 1 |
| 29 | 4322007 | Шплинт | 2 |
| 30 | 4321684 | Лента | 1 |
| 31 | 4322009 | Направляющая | 1 |
| 32 | 4322010 | Информационная табличка (над подъёмный механизм) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCT-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
