Защитный устройство <3-секция стрела> — HITACHI EX60LCT-3

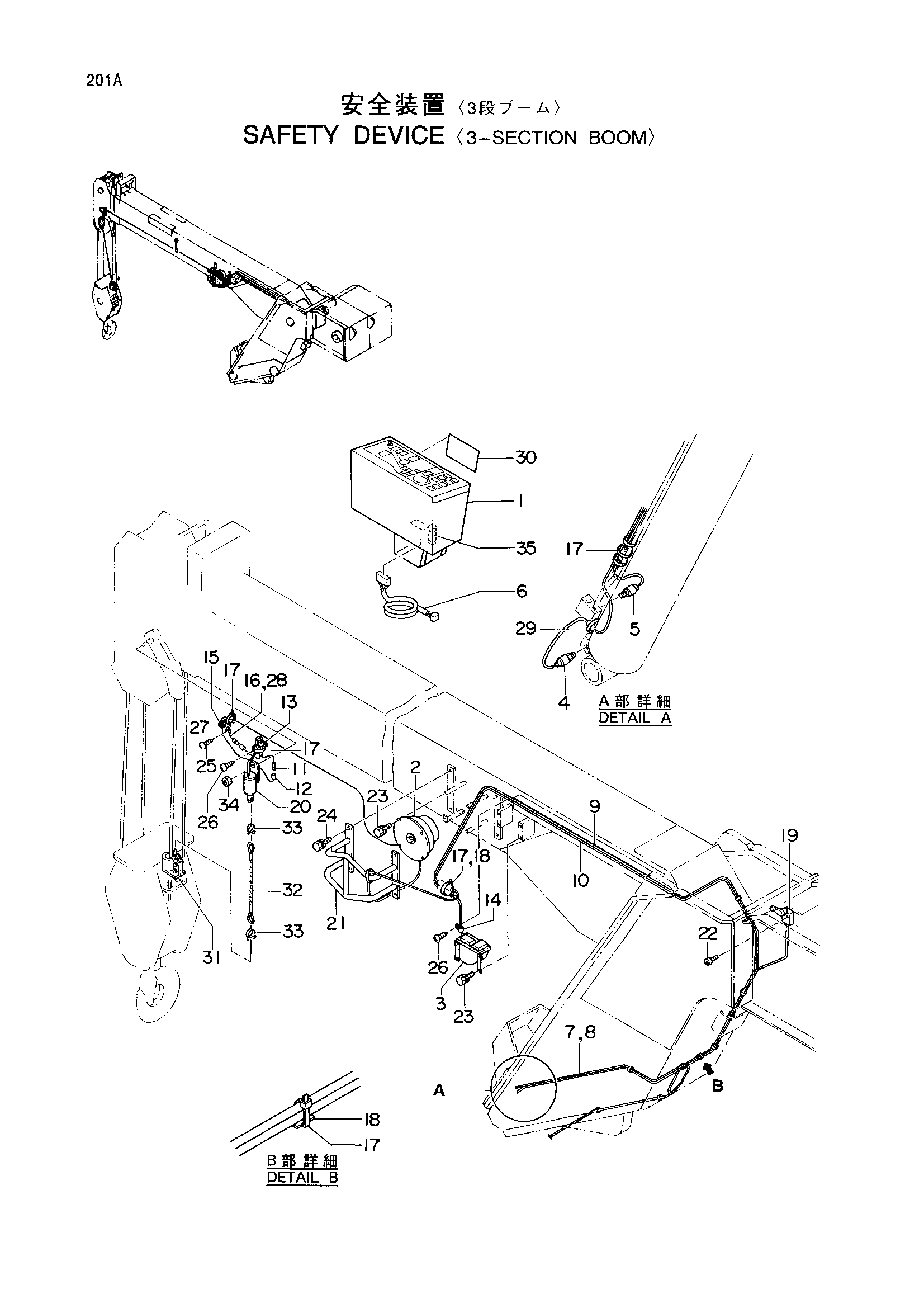

Заводская схема «Защитный устройство <3-секция стрела>» для HITACHI EX60LCT-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 4359880 | Момент-лимитер | 1 |
| 2 | 4321669 | Датчик | 1 |
| 3 | 4321670 | Датчик угла | 1 |
| 4 | 4321671 | Датчик | 1 |
| 5 | 4321672 | Датчик | 1 |
| 6 | 4321673 | Трос | 1 |
| 7 | 4321674 | Трос | 1 |
| 8 | 4321675 | Трос | 1 |
| 9 | 4321676 | Трос | 1 |
| 10 | 4321677 | Трос | 1 |
| 11 | 4321678 | Разъём | 2 |
| 12 | 4321679 | Разъём | 1 |
| 13 | 4321680 | Хомут провод | 1 |
| 14 | 4321681 | Хомут провод | 1 |
| 15 | 4321682 | Колпачок | 1 |
| 16 | 4321683 | Трубка | 1 |
| 17 | 4321684 | Лента | 16 |
| 18 | 4321685 | Пластина | 9 |
| 19 | 4321686 | Выключатель концевой | 1 |
| 20 | 4321687 | Датчик | 1 |
| 21 | 4321688 | Защитный кожух | 1 |
| 22 | 4321689 | Болт с внутренним шестигранником | 2 |
| 23 | 4321690 | Болт с шайбой | 8 |
| 24 | 4321345 | Болт с шайбой | 4 |
| 25 | 4321692 | Винт | 1 |
| 26 | 4321693 | Винт | 2 |
| 27 | 4321694 | Клемма | 1 |
| 28 | 4321695 | Провод | 1 |
| 29 | 4321696 | Лента | 1 |
| 30 | 4321697 | Информационная табличка | 1 |
| 31 | 4321698 | Груз | 1 |
| 32 | 4321699 | Канат провод | 1 |
| 33 | 4321700 | Зажим | 2 |
| 34 | 4321341 | Гайка | 2 |
| 35 | 4127754 | Предохранитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCT-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
