Телескопе гидроцилиндр (2)<5-секция стрела> — HITACHI EX60LCT-3

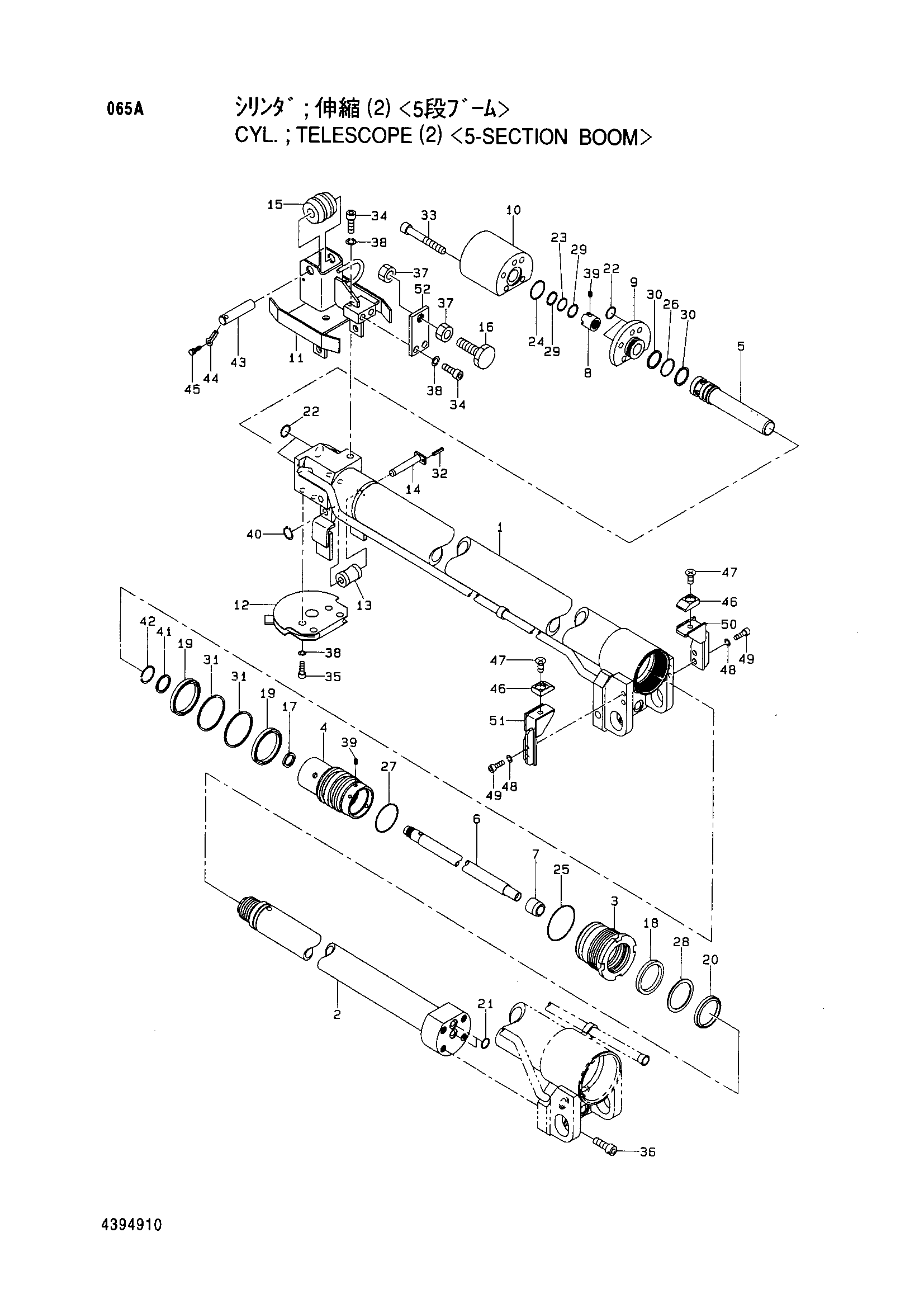

Заводская схема «Телескопе гидроцилиндр (2)<5-секция стрела>» для HITACHI EX60LCT-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4394910	Гидроцилиндр. телескопе	1
1	4394739	Трубка	1
2	4394740	Шток	1
3	4394741	Гланд	1
4	4394742	Поршень	1
5	4394743	Плунжер	1
6	4394744	Трубка	1
7	4394745	Ограничитель	1
8	4394746	Гайка	1
9	4394747	Проставка	1
10	4394718	Клапан кханге	1
11	4394749	Кронштейн	1
12	4394750	Канатный блок	1
13	4394751	Ролик	1
14	4394752	Палец	1
15	4394753	Ролик	1
16	4394754	Болт	1
17	4394755	Манжета	1
18	4394756	Манжета	1
19	4394757	Манжета	2
20	4394758	Пылезащитное уплотнение	1
21	4394759	Уплотнительное кольцо	2
22	4394760	Уплотнительное кольцо	4
23	4394761	Уплотнительное кольцо	1
24	4394762	Уплотнительное кольцо	1
25	4394763	Уплотнительное кольцо	1
26	4394764	Уплотнительное кольцо	2
27	4394765	Уплотнительное кольцо	1
28	4394766	Кольцо	1
29	4394767	Кольцо	2
30	4394768	Кольцо	2
31	4394769	Кольцо	2
32	4394770	Пружинный штифт	1
33	4394771	Болт с внутренним шестигранником	3
34	4394772	Болт с внутренним шестигранником	5
35	4394773	Болт с внутренним шестигранником	4
36	4394774	Болт с внутренним шестигранником	4
37	4394775	Гайка	2
38	4394776	Пружинная шайба	9
39	4394777	Болт с внутренним шестигранником	2
40	4394778	Стопорное кольцо	1
41	4394779	Уплотнение	1
42	4394780	Стопорное кольцо	1
43	4394781	Палец	1
44	4394782	Палец	1
45	4394783	Болт с шайбой	1
46	4394784	Пластина	2
47	4394785	Винт	2
48	4394786	Болт с внутренним шестигранником	4
49	4394787	Пружинная шайба	4
50	4394788	Кронштейн	1
51	4394789	Кронштейн	1
52	4394790	Пластина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCT-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
