Передний трубопроводы для гидромолот и гидроножницы (1)[хг-тйпе] — HITACHI EX60LCK-3
Заводская схема «Передний трубопроводы для гидромолот и гидроножницы (1)[хг-тйпе]» для HITACHI EX60LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

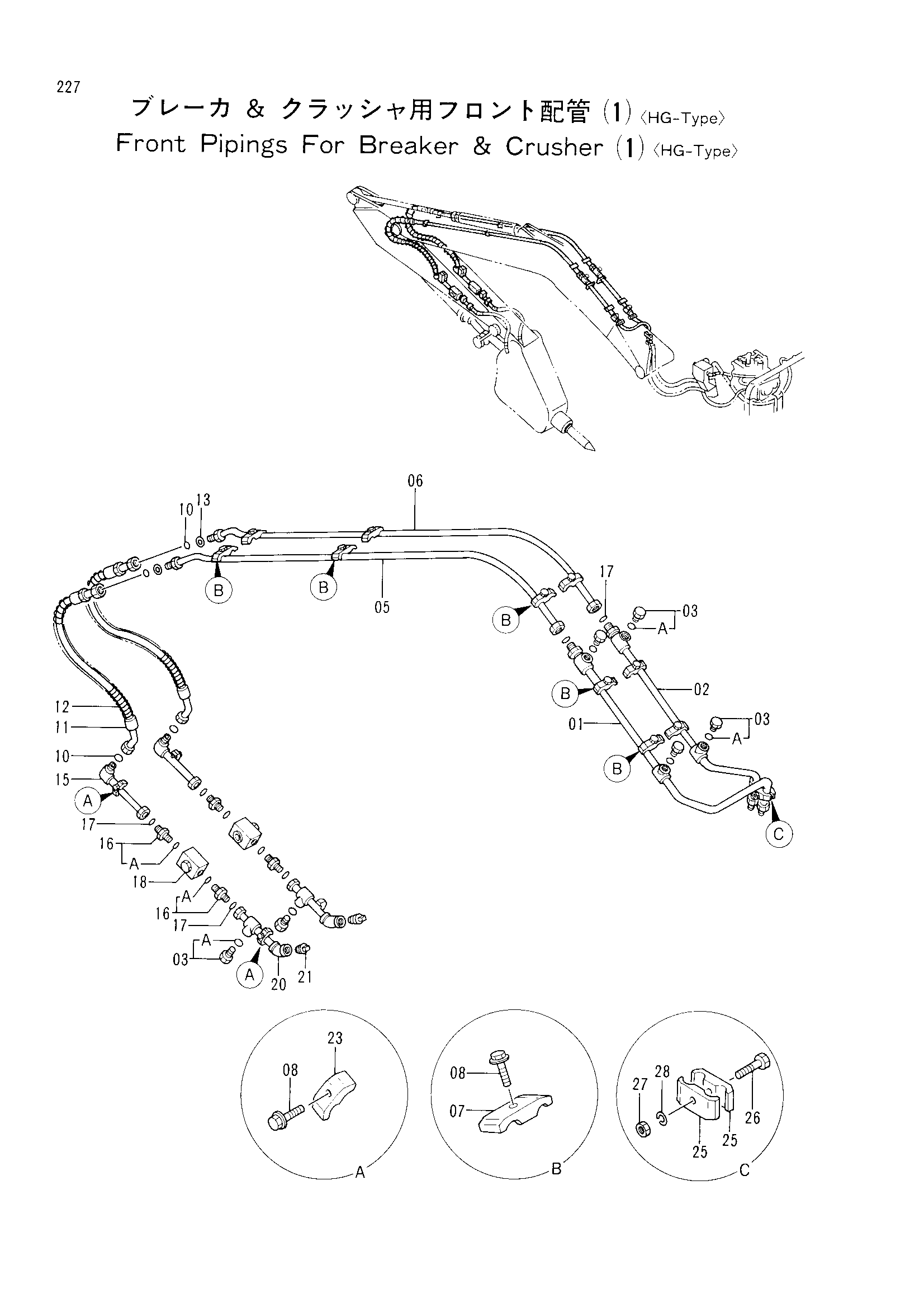

![Схема Передний трубопроводы для гидромолот и гидроножницы (1)[хг-тйпе] HITACHI EX60LCK-3](/catalog-drawings/63/638b3702-a3ff-4f62-9c02-e45f6ebc0bf1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9743019 | Трубка | 1 |
| 02 | 9743018 | Трубка | 1 |
| 03 | 4174542 | Пробка | 6 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 8061776 | Трубка | 1 |
| 06 | 8061775 | Трубка | 1 |
| 07 | 4141806 | Хомут трубки | 10 |
| 08 | J011260 | Болт с шайбой | 14 |
| 10 | 4187308 | Уплотнительное кольцо | 4 |
| 11 | 4327923 | Шланг | 2 |
| 12 | 4055191 | Защита шланга | 2 |
| 13 | 4203220 | Шайба | 2 |
| 15 | 9740167 | Трубка | 2 |
| 16 | 4189535 | Адаптер | 4 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4187328 | Уплотнительное кольцо | 6 |
| 18 | 4287720 | Запорный клапан | 2 |
| 20 | 9738509 | Трубка | 2 |
| 21 | 94-2025 | Пробка | 2 |
| 23 | 4190126 | Хомут трубки | 4 |
| 25 | 4189859 | Хомут трубки | 2 |
| 26 | J901265 | Болт | 1 |
| 27 | J950012 | Гайка | 1 |
| 28 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
