Механизм натяжения — HITACHI EX60LCK-3

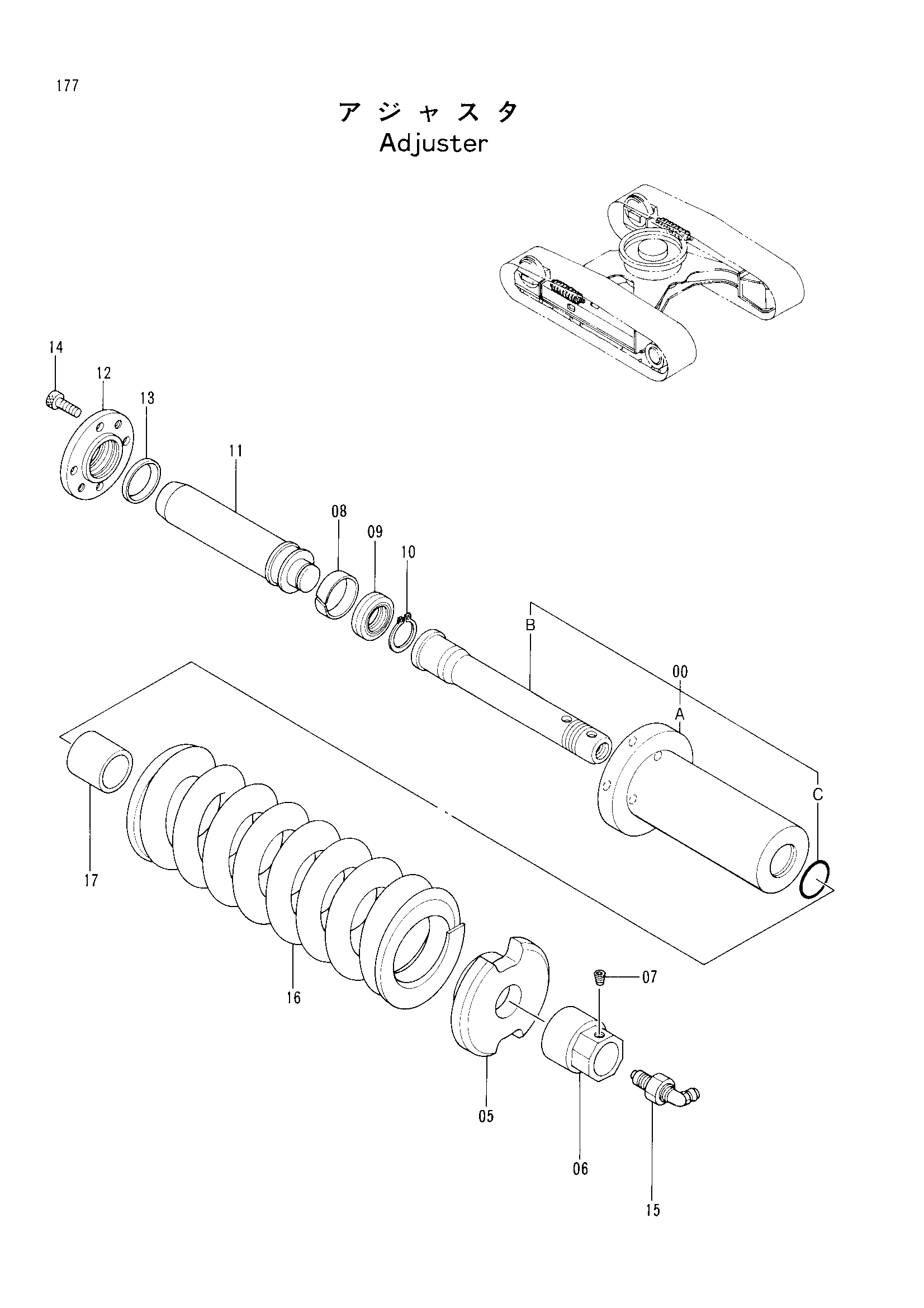

Заводская схема «Механизм натяжения» для HITACHI EX60LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9130238 | Механизм натяжения в сборе | 2 | |
| 00 | 9106417 | Гидроцилиндр. в сборе | 1 |
| 00A | 3036510 | Гидроцилиндр | 1 |
| 00B | 3058098 | Шток | 1 |
| 00C | 984614 | Уплотнительное кольцо | 1 |
| 05 | 4321873 | Шайба | 1 |
| 06 | 4284428 | Гайка | 1 |
| 07 | 4248106 | Пробка | 1 |
| 08 | 4182364 | Износостойкое кольцо | 1 |
| 09 | 4195020 | U-образная манжета | 1 |
| 10 | 927488 | Стопорное кольцо | 1 |
| 11 | 3036509 | Шток поршня | 1 |
| 12 | 3053245 | Фланец | 1 |
| 13 | 4264034 | Пылезащитное уплотнение | 1 |
| 14 | M340820 | Болт с внутренним шестигранником | 4 |
| 15 | 4293255 | Клапан | 1 |
| 16 | 3035481 | Пружина | 1 |
| 17 | 4194190 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
