Передний трубопроводы (1) — HITACHI EX60LCK-3

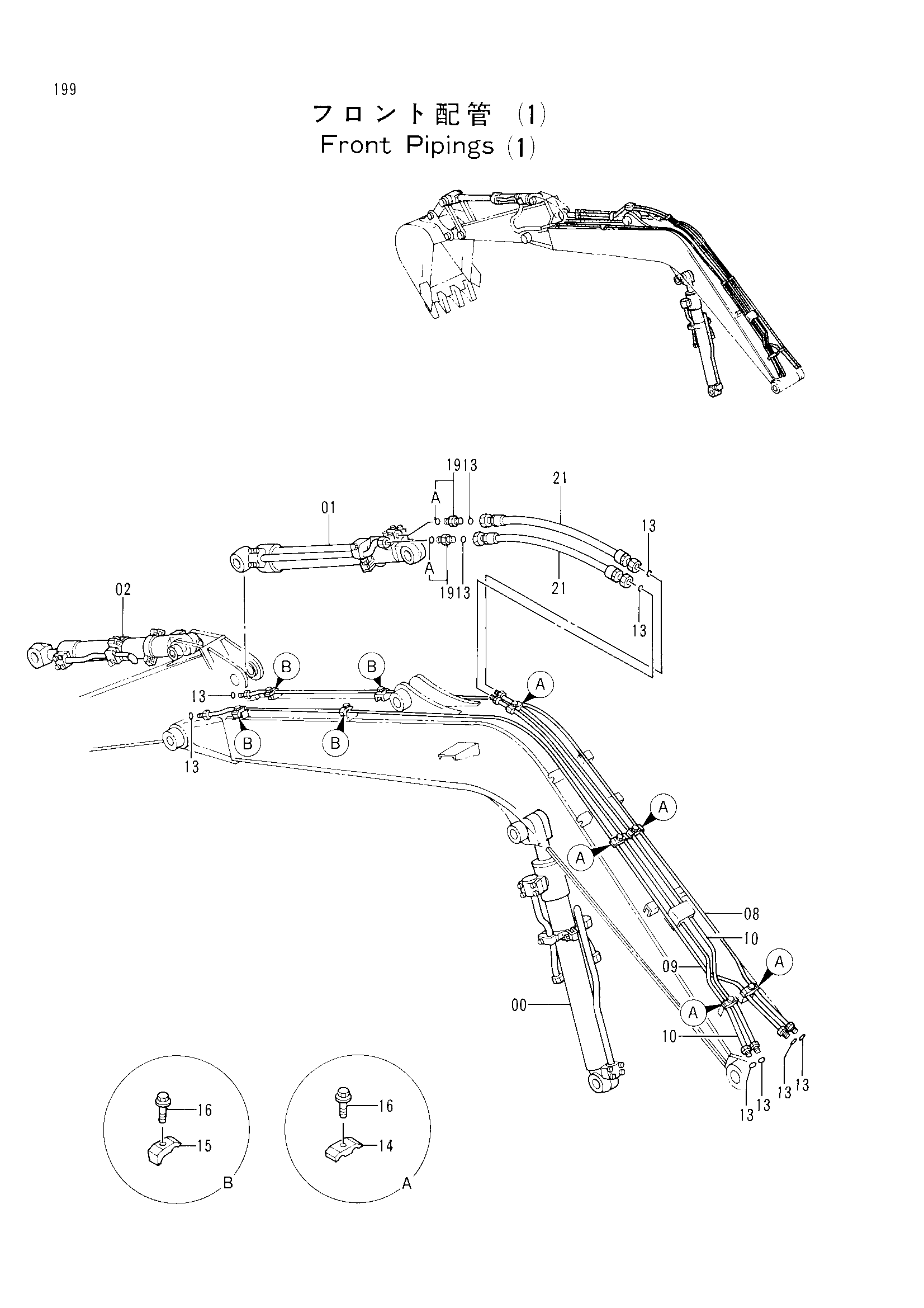

Заводская схема «Передний трубопроводы (1)» для HITACHI EX60LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4272843 | Гидроцилиндр стрелы | 1 |
| 01 | 4272844 | Гидроцилиндр рукояти | 1 |
| 02 | 4272845 | Гидроцилиндр ковша | 1 |
| 08 | 8061771 | Трубка | 1 |
| 09 | 8061772 | Трубка | 1 |
| 10 | 8061774 | Трубка | 2 |
| 13 | 4138938 | Уплотнительное кольцо | 10 |
| 14 | 4189858 | Хомут трубки | 5 |
| 15 | 4190125 | Хомут трубки | 4 |
| 16 | J011250 | Болт с шайбой | 9 |
| 19 | 4189602 | Адаптер | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4294616 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
