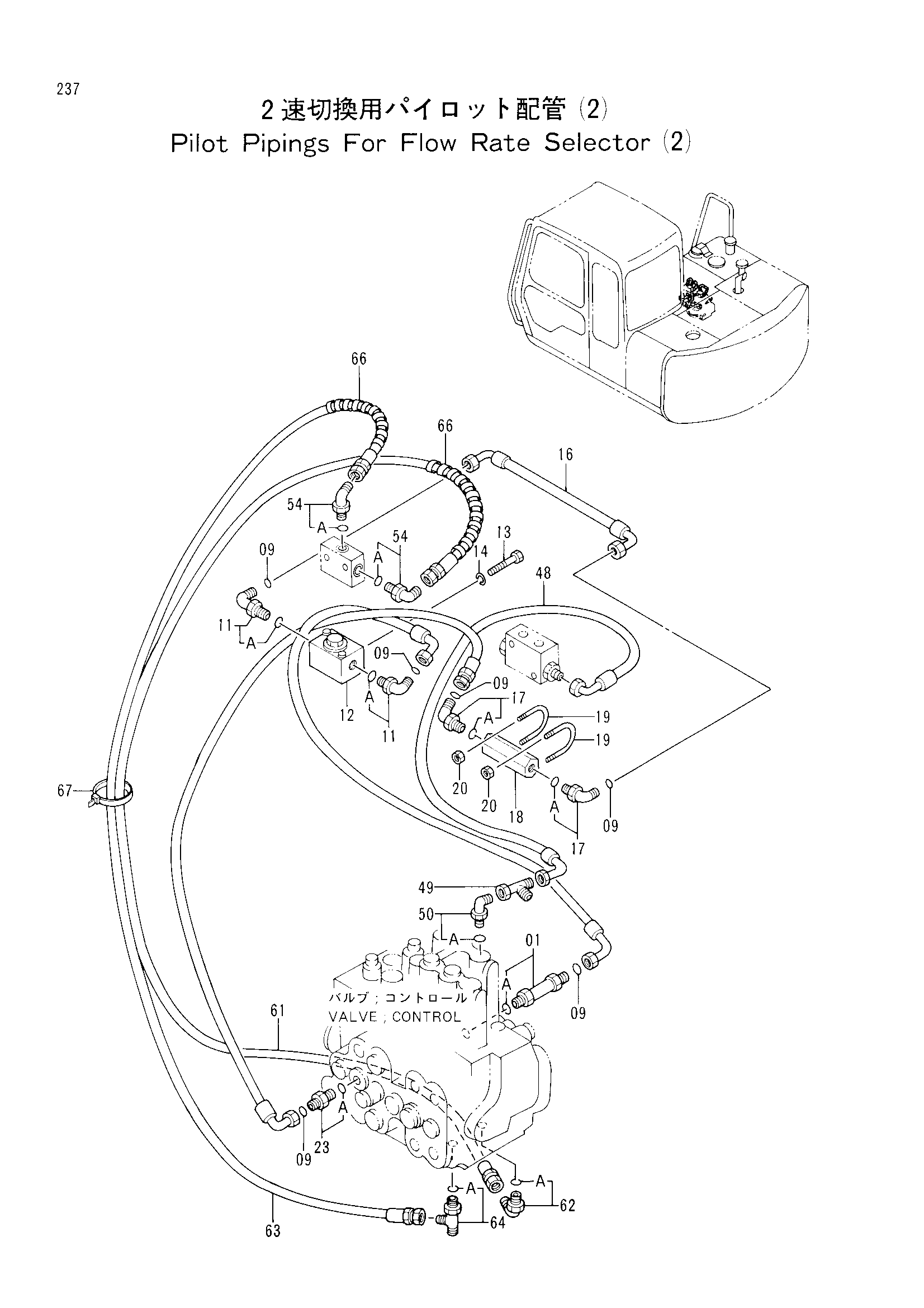

Пилотный трубопроводы для поток производительность селектор (2) — HITACHI EX60LCK-3
Заводская схема «Пилотный трубопроводы для поток производительность селектор (2)» для HITACHI EX60LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4199247 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 6 |
| 10 | 4293081 | Шланг | 1 |
| 11 | 4202112 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4211313 | Запорный клапан | 1 |
| 13 | J900860 | Болт | 2 |
| 14 | A590908 | Пружинная шайба | 2 |
| 16 | 4312662 | Шланг | 1 |
| 17 | 4200580 | Угловой штуцер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4208733 | Обратный клапан | 1 |
| 19 | 4312774 | U-образный болт | 2 |
| 20 | J950008 | Гайка | 4 |
| 22 | 4231213 | Шланг | 1 |
| 23 | 4200655 | Адаптер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4312658 | Шланг | 1 |
| 49 | 4246672 | Соединительный штуцер | 1 |
| 50 | 4208913 | Угловой штуцер | 1 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4156434 | Угловой штуцер | 2 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4269849 | Шланг | 1 |
| 62 | 4154671 | Угловой штуцер | 1 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | 4286502 | Шланг | 1 |
| 64 | 4205363 | Тройник | 1 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4133527 | Защитный кожух | 5 |
| 67 | 4055311 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
