Пилотный трубопроводы (2-2) — HITACHI EX60LCK-3

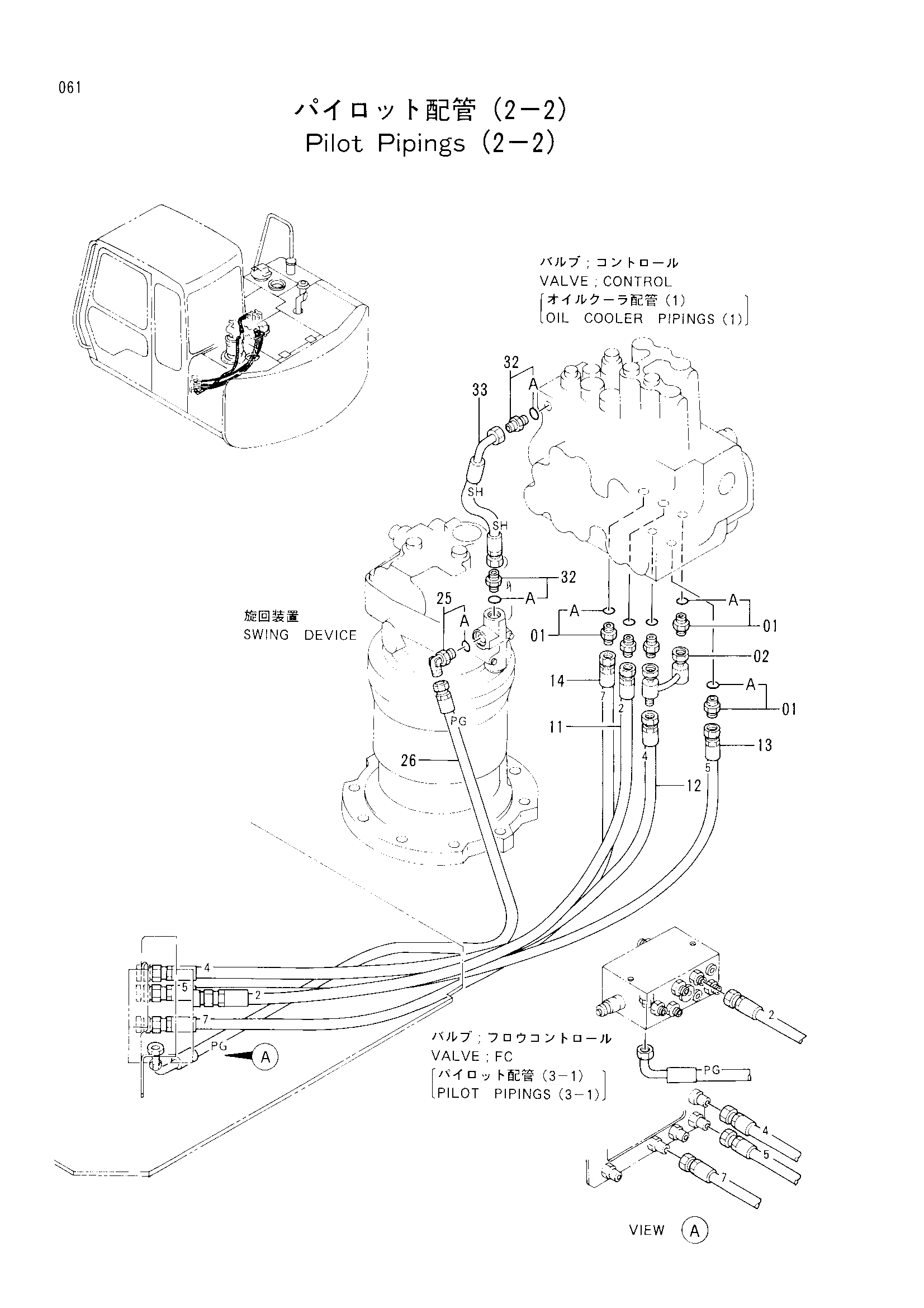

Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX60LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 5 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 8057492 | Трубка | 1 |
| 11 | 4283696 | Нейлоновый шланг (2) | 1 |
| 12 | 4294602 | Нейлоновый шланг (4) | 1 |
| 13 | 4294603 | Нейлоновый шланг (5) | 1 |
| 14 | 4203095 | Нейлоновый шланг (7) | 1 |
| 25 | 4154670 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4294605 | Нейлоновый шланг (PG) | 1 |
| 32 | 4200465 | Адаптер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4213850 | Нейлоновый шланг (SH) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
