Каталог запчастей HITACHI
Гусеничная цепь (600G) — HITACHI EX60LCK-3

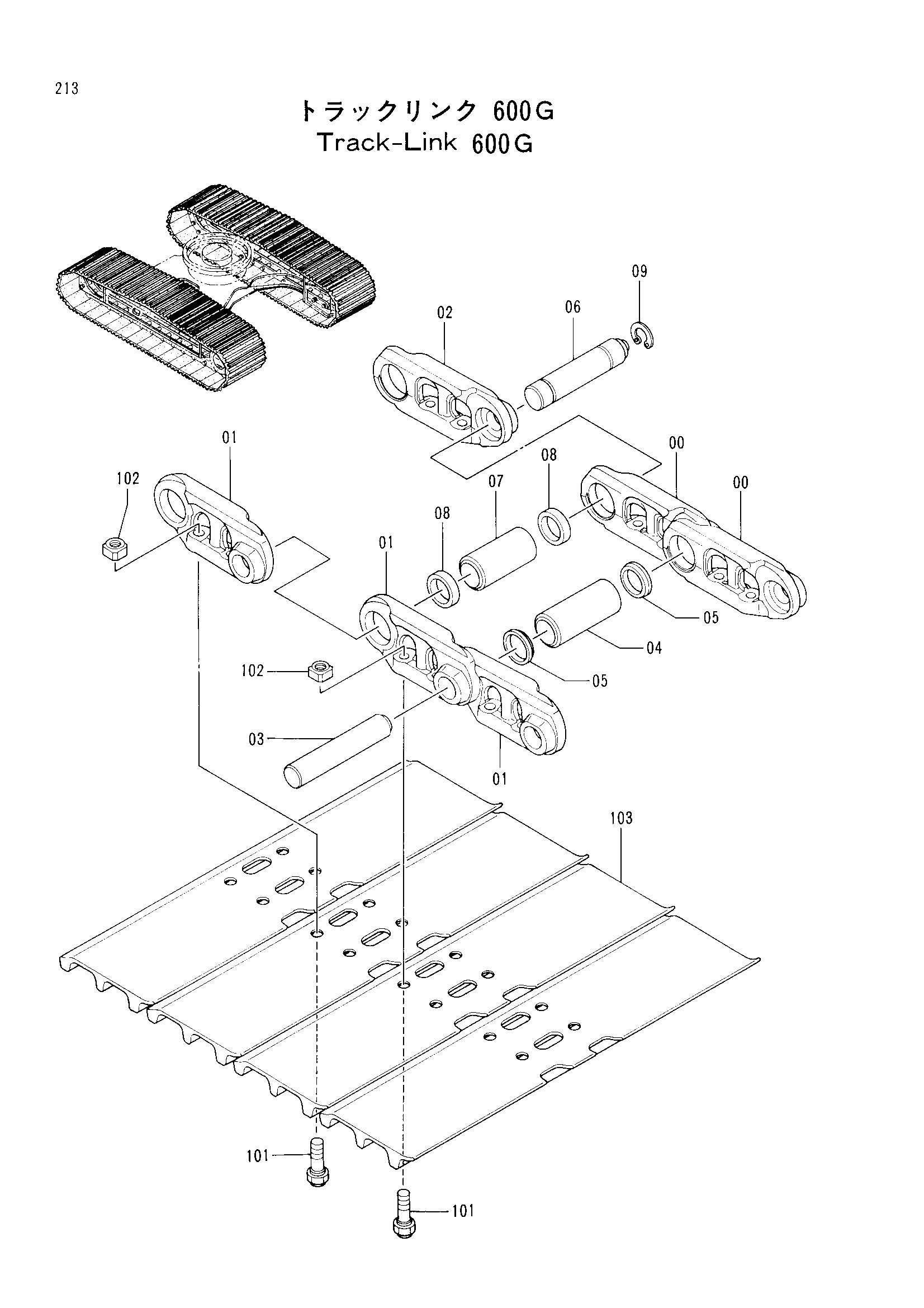

Заводская схема «Гусеничная цепь (600G)» для HITACHI EX60LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9142505 | Гусеничная цепь в сборе | 2 | |
| 00 | 1015394 | Гусеничная цепь B | 38 |
| 00-09 | 9128885 | Гусеничная цепь в сборе | 1 |
| 01 | 1015395 | Гусеничная цепь B | 39 |
| 02 | 4262581 | Гусеничная цепь M | 1 |
| 03 | 4156583 | Палец | 38 |
| 04 | 4262582 | Втулка | 38 |
| 05 | 4262584 | Уплотнение | 76 |
| 06 | 4263097 | Соединительный палец | 1 |
| 07 | 4262583 | Соединительная втулка | 1 |
| 08 | 4262585 | Втулка | 2 |
| 09 | 4188841 | Кольцо | 1 |
| 101 | 4262586 | Болт башмак | 156 |
| 102 | 4262587 | Гайка | 156 |
| 103 | 2030532 | Башмак грунтозацеп | 39 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
