Передний трубопроводы для гидромолот и гидроножницы (2)[хг-тйпе] — HITACHI EX60LCK-3
Заводская схема «Передний трубопроводы для гидромолот и гидроножницы (2)[хг-тйпе]» для HITACHI EX60LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

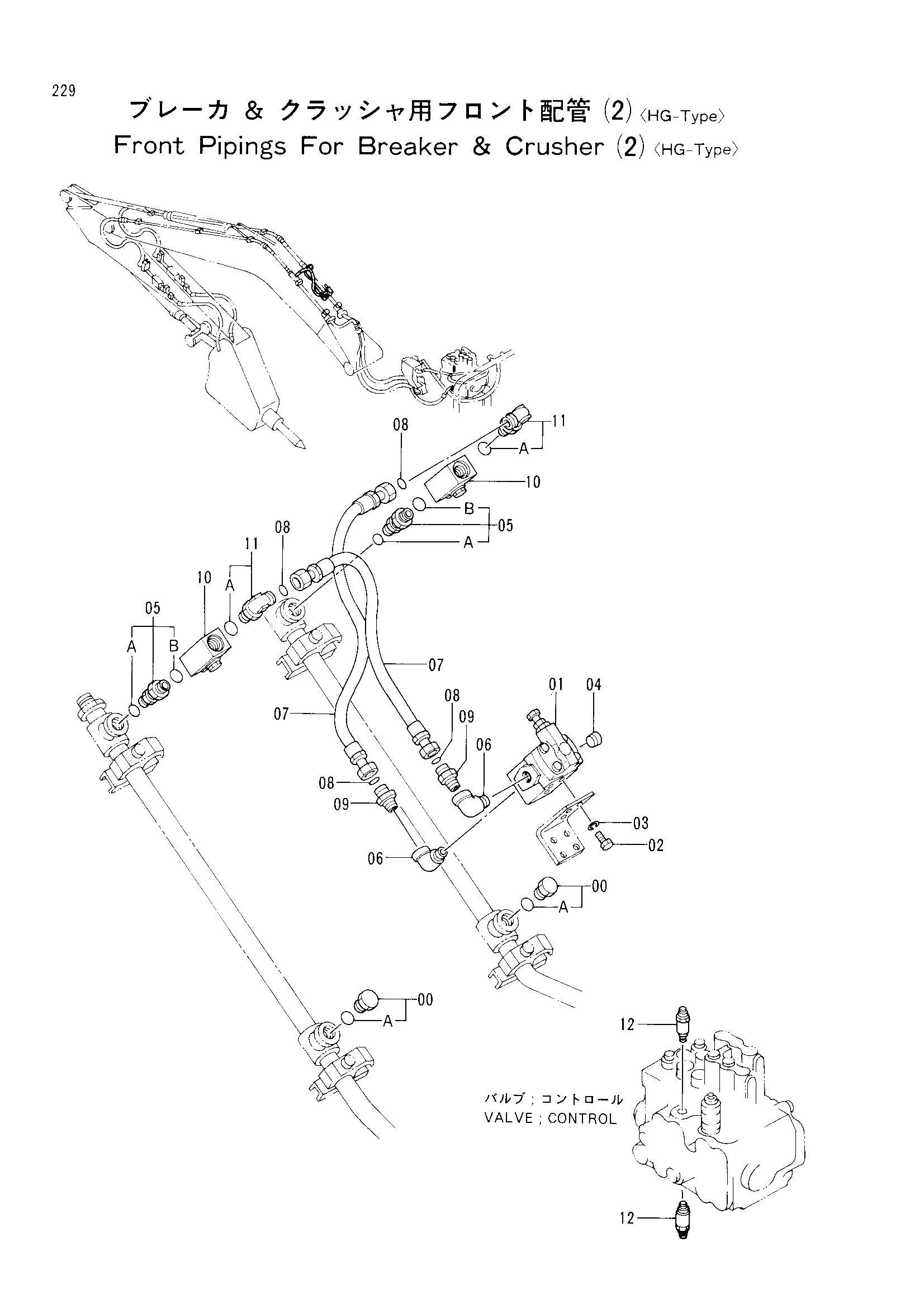

![Схема Передний трубопроводы для гидромолот и гидроножницы (2)[хг-тйпе] HITACHI EX60LCK-3](/catalog-drawings/2b/2b96ac81-c26b-4cf9-80cc-500d32abb8b1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4174542 | Пробка | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4216291 | Предохранительный клапан | 1 |
| 02 | J900816 | Болт | 3 |
| 03 | A590908 | Пружинная шайба | 3 |
| 04 | 94-2013 | Пробка | 1 |
| 05 | 4291797 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 05B | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 94-0632 | Угловой штуцер | 2 |
| 07 | 4241360 | Шланг | 2 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4217134 | Адаптер | 2 |
| 10 | 4287720 | Запорный клапан | 2 |
| 11 | 4202113 | Угловой штуцер | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4306947 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
