Облицовка (1-2) — HITACHI EX60LCK-3

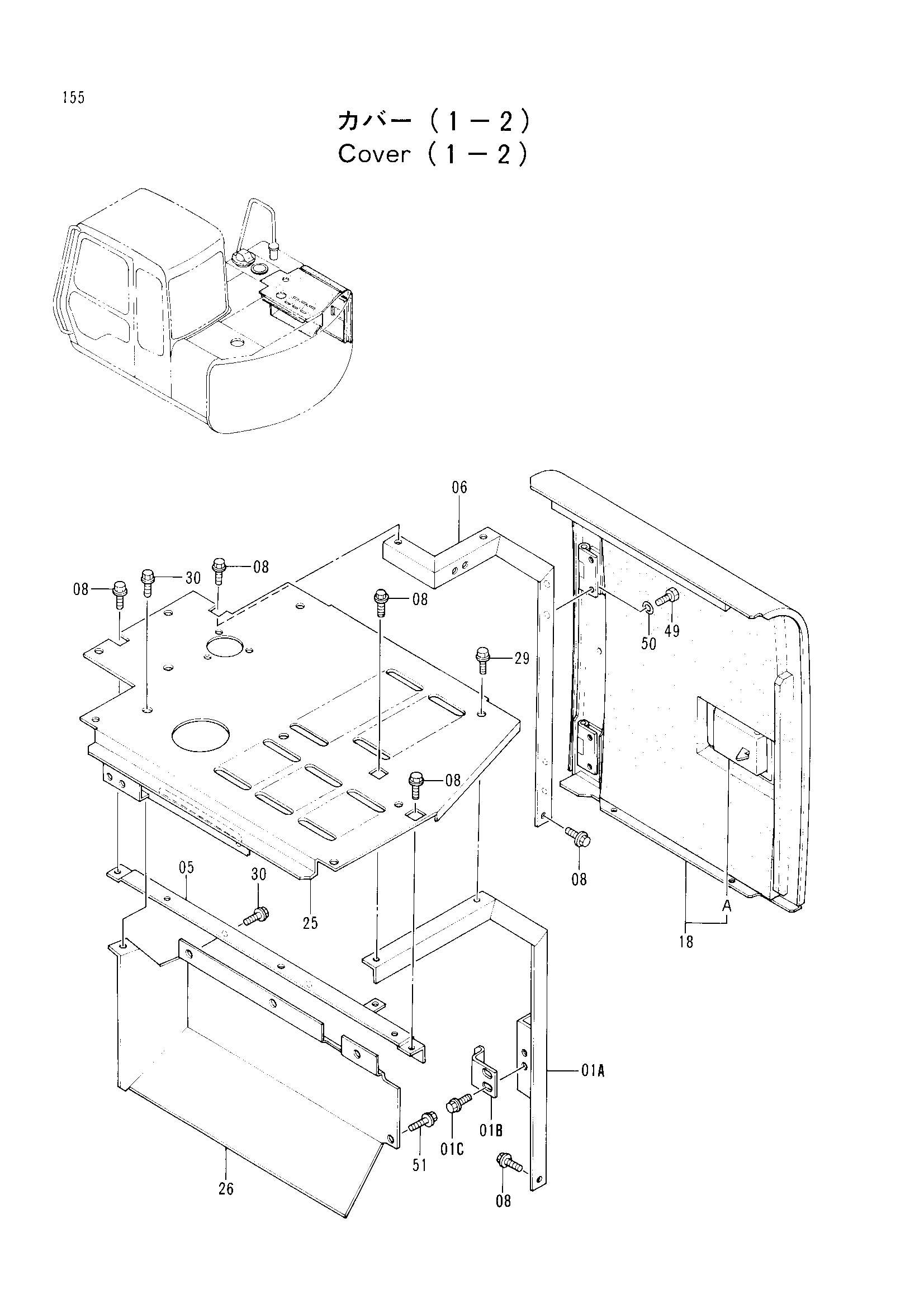

Заводская схема «Облицовка (1-2)» для HITACHI EX60LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A | 7024411 | Опора | 1 |
| 01B | 4257087 | Ограничитель | 1 |
| 01C | J031030 | Болт с шайбой | 2 |
| 05 | 9738718 | Опора | 1 |
| 06 | 8050977 | Опора | 1 |
| 08 | J021025 | Болт с шайбой | 6 |
| 18 | 6012606 | Дверь | 1 |
| 18A | 7017862 | Дверь блокировка (1) | 1 |
| 25 | 7030099 | Крышка | 1 |
| 26 | 7025717 | Крышка | 1 |
| 29 | J031030 | Болт с шайбой | 9 |
| 30 | J021025 | Болт с шайбой | 4 |
| 49 | J901030 | Болт | 4 |
| 50 | 4183252 | Шайба | 4 |
| 51 | J021025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
