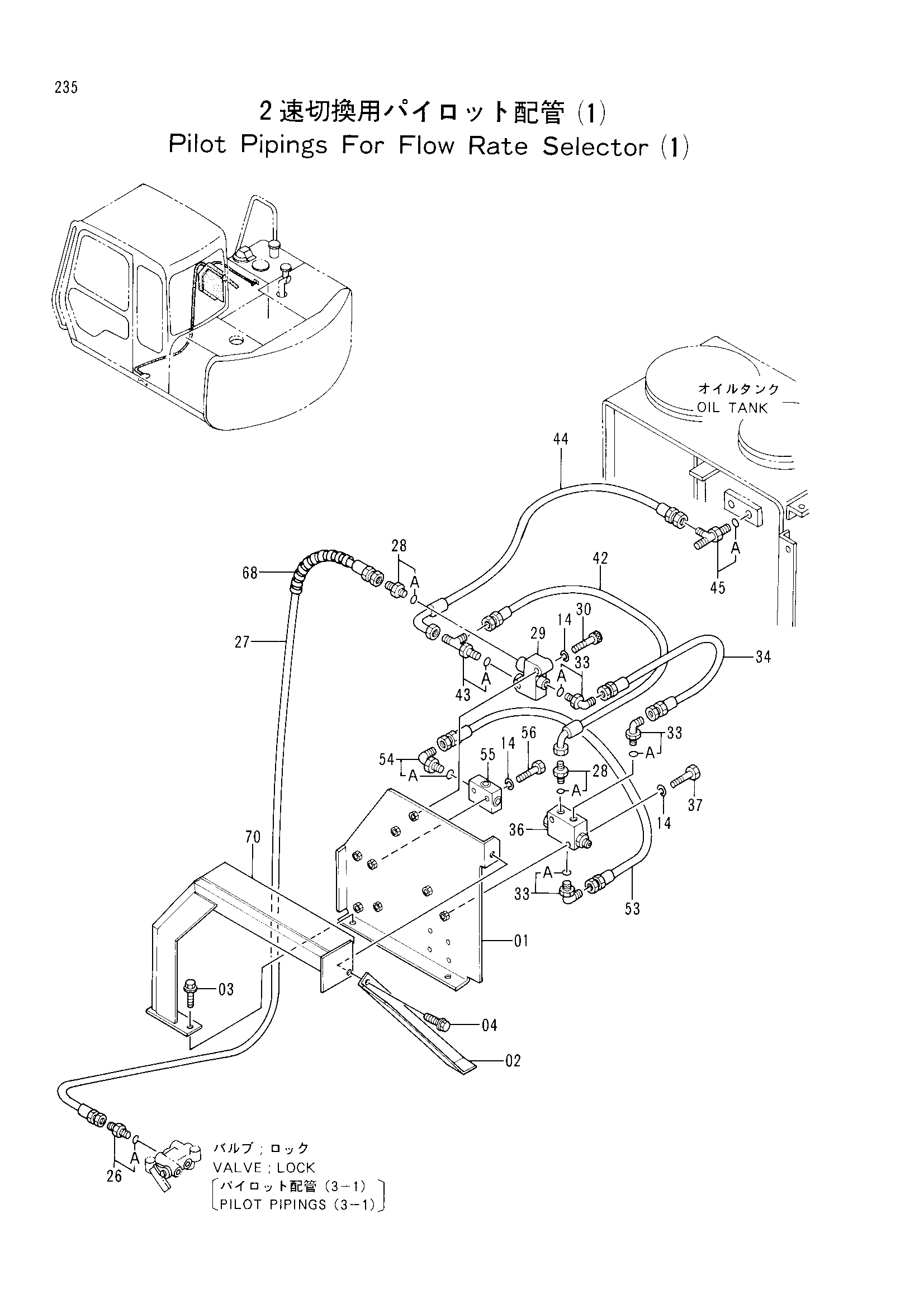

Пилотный трубопроводы для поток производительность селектор (1) — HITACHI EX60LCK-3
Заводская схема «Пилотный трубопроводы для поток производительность селектор (1)» для HITACHI EX60LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8056210 | Кронштейн | 1 |
| 02 | 4312773 | Кронштейн | 1 |
| 03 | J031035 | Болт с шайбой | 3 |
| 04 | J031030 | Болт с шайбой | 1 |
| 14 | A590908 | Пружинная шайба | 6 |
| 26 | 4261938 | Фильтр | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4292439 | Шланг | 1 |
| 28 | 4200467 | Адаптер | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4210647 | Электромагнитный клапан | 1 |
| 30 | M340865 | Болт с внутренним шестигранником | 2 |
| 33 | 4156434 | Угловой штуцер | 3 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4300565 | Шланг | 1 |
| 36 | 4203446 | Клапан | 1 |
| 37 | J900850 | Болт | 2 |
| 42 | 4290170 | Шланг | 1 |
| 43 | 4207300 | Тройник | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4295831 | Шланг | 1 |
| 45 | 4205363 | Тройник | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4218085 | Шланг | 1 |
| 54 | 4156434 | Угловой штуцер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4203447 | Челночный клапан | 1 |
| 56 | J900850 | Болт | 2 |
| 68 | 4044420 | Защитный кожух | 5 |
| 70 | 7028557 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
