Гидробак [хг-тйпе] — HITACHI EX60LCK-3

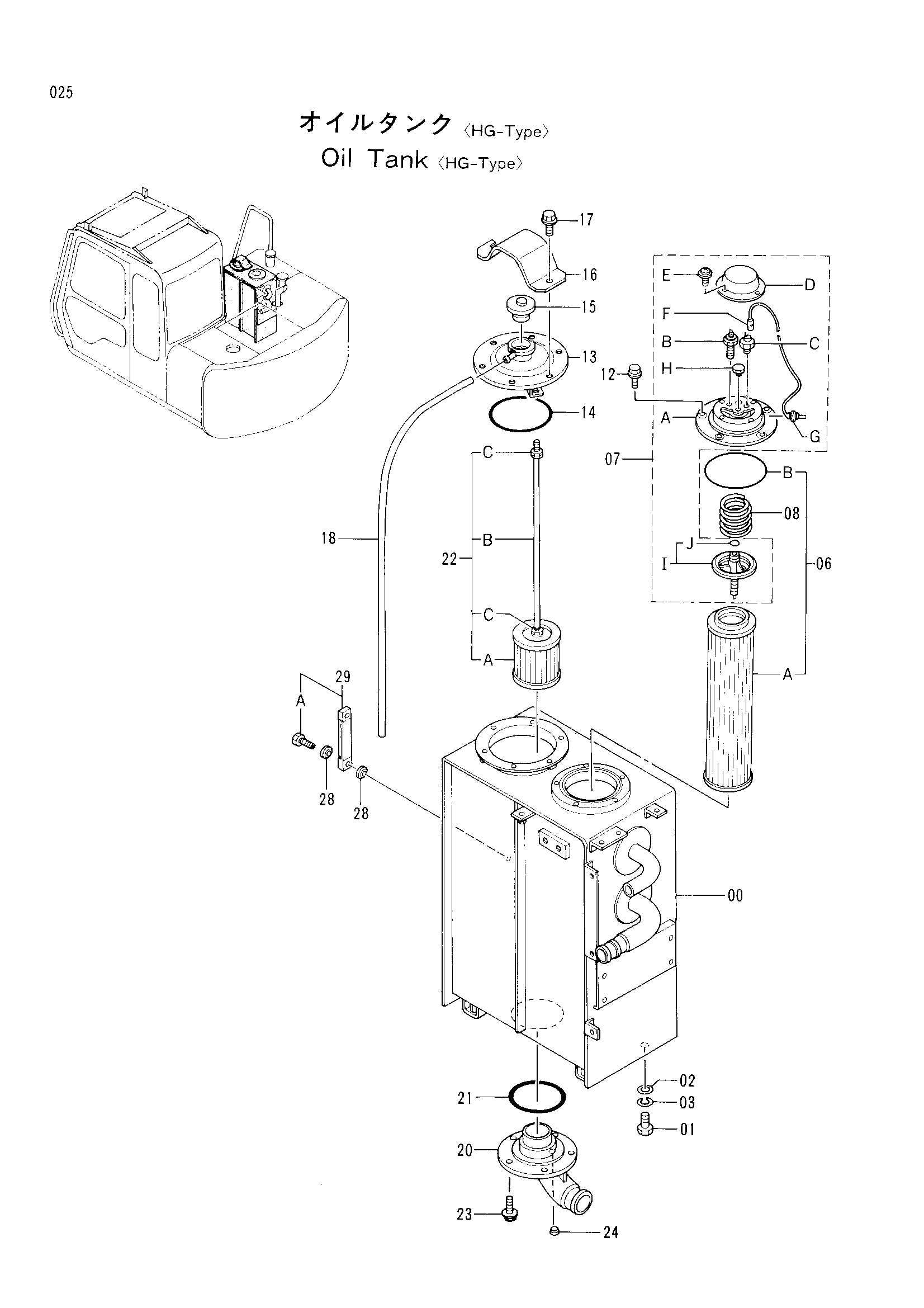

Заводская схема «Гидробак [хг-тйпе]» для HITACHI EX60LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидробак [хг-тйпе] HITACHI EX60LCK-3](/catalog-drawings/7c/7c97b197-121e-49e8-a430-9e685fc69ed2.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6011703 | Гидробак | 1 |
| 01 | J901635 | Болт | 4 |
| 02 | J222016 | Шайба | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 06 | 4350122 | Элемент фильтр в сборе | 1 |
| 06A | 4332711 | Фильтрующий элемент | 1 |
| 06B | A810145 | Уплотнительное кольцо | 1 |
| 07 | 4332705 | Крышка в сборе | 1 |
| 07A | 4314248 | Крышка | 1 |
| 07B | 4305119 | Индикатор | 1 |
| 07C | 4314249 | Термостат | 1 |
| 07D | 4314247 | Колпачок | 1 |
| 07E | J450408 | Винт с шайбой | 1 |
| 07F | 4270568 | Провод | 1 |
| 07G | 4270569 | Адаптер | 1 |
| 07H | 4270657 | Пробка | 1 |
| 07I | 4332720 | Предохранительный клапан | 1 |
| 07J | 955655 | Уплотнительное кольцо | 1 |
| 08 | 4314277 | Пружина | 1 |
| 12 | J011020 | Болт с шайбой | 5 |
| 13 | 8050478 | Крышка | 1 |
| 14 | A810160 | Уплотнительное кольцо | 1 |
| 15 | 4121125 | Колпачок | 1 |
| 16 | 4282883 | Пластина | 1 |
| 17 | J011025 | Болт с шайбой | 6 |
| 18 | 4149677 | Виниловый шланг | 1 |
| 20 | 2033475 | Всасывающая трубка | 1 |
| 21 | 934333 | Уплотнительное кольцо | 1 |
| 22 | 4256202 | Всасывающий фильтр | 1 |
| 22A | 4285577 | Сетчатый фильтр | 1 |
| 22B | 4285578 | Шток | 1 |
| 22C | J950010 | Гайка | 3 |
| 23 | J011030 | Болт с шайбой | 5 |
| 24 | 94-2011 | Пробка | 1 |
| 28 | 449558 | Уплотнительная шайба | 4 |
| 29 | 8056874 | Указатель уровня | 1 |
| 29A | 4100967 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
